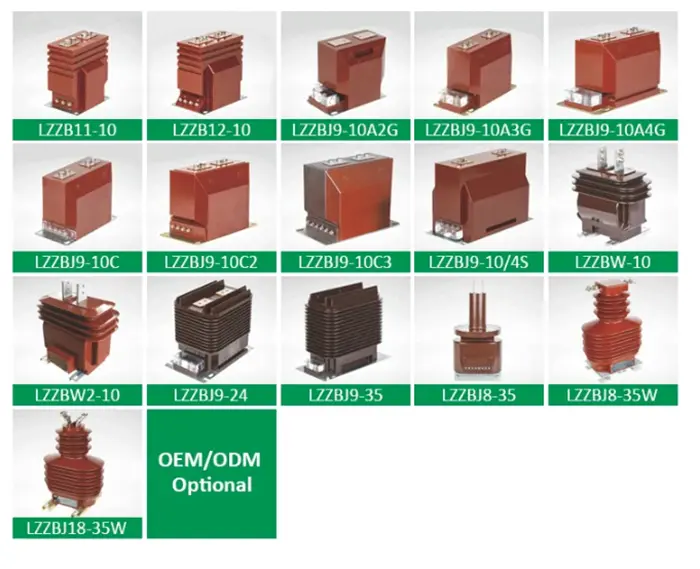

تعال، شركة مصنعة وموردة موثوقة لأجهزة القياس والحماية الكهربائية في الصينمحول تيار داخلي 0.72-40.5 كيلو فولت (CTs)للتطبيقات الصناعية والتجارية والمرافق.
محول تيار داخلي 0.72-40.5 كيلو فولتيعمل على أساس الحث الكهرومغناطيسي، وتحويل التيارات الأولية العالية إلى تيارات ثانوية أقل وقابلة للقياس لتمكين القياس والحماية الدقيقة.
1. الحث الكهرومغناطيسي: التيار المتردد من خلال الموصل الأولي يولد مجال مغناطيسي في قلب الحديد، مما يؤدي إلى تيار متناسب في الملف الثانوي (على سبيل المثال، نسبة 1:1000).
2. عزل الإشارة: يتم عزل التيار الثانوي (عادة 5A أو 1A) عن الدائرة الأولية ذات الجهد العالي، مما يضمن سلامة الأفراد والمعدات.
3. التحكم في الدقة: تعمل المواد ذات الموصلية المغناطيسية العالية، مثل صفائح الفولاذ السيليكونية أو السبائك البلورية النانوية، على تقليل خسائر التباطؤ، وتحقق دقة تصل إلى مستوى 0.2 (خطأ ±0.2%)، بما يتماشى مع معايير IEC 60044-1.
1. الأشعة المقطعية الكهرومغناطيسية
الميزات: قلب حديدي مع لف، فعال من حيث التكلفة، مستقر للغاية.
التطبيقات: أنظمة التوزيع أقل من 10 كيلو فولت، على سبيل المثال، قياسات الكهرباء الصناعية أو التجارية.
مثال المعلمات: نسبة التيار المقدر 200/5A، مقاومة الحمل 2.5 أوم (GB/T 20840.2-2014).
2. الأشعة المقطعية الإلكترونية
الميزات: يستخدم عناصر Hall أو أجهزة استشعار الألياف الضوئية، ونطاق تردد واسع (0.1 هرتز - 1 ميجا هرتز)، ومقاومة EMI قوية.
التطبيقات: توليد الطاقة الجديدة، أنظمة الجر بالسكك الحديدية عالية السرعة.
3. ملف روجوفسكي
الميزات: تصميم بدون قلب، خطية عالية، مناسبة لقياس التيار العابر.
مثال المعلمات: إشارة الخرج 0.333 فولت/كيلو أمبير، الخطأ الخطي <±0.1% (IEEE C57.13-2016).
قياس الكهرباء
عدادات صناعية أو تجارية عالية الدقة، تتطلب عادةً دقة 0.5S (±0.5%)، وفقًا للمعيار DL/T 725-2013.
حماية التتابع
حماية التيار الزائد أو التفاضلي. يجب أن تفي CTs بحدود خطأ محددة (على سبيل المثال، 5P20، الخطأ ≥5% عند 20 × التيار المقنن).
المراقبة الصناعية
تتطلب التطبيقات عالية التردد أو عالية السرعة (مثل مصانع الصلب وأفران الحث) أجهزة مقطعية إلكترونية ذات استجابة تردد> 10 كيلو هرتز.
التصنيف الحالي: اختر 1.2-1.5× تيار الحمل للحصول على الحماية المثلى.
مستوى الدقة: استخدم 0.2 لقياس CTs؛ 5P/10P للحماية المقطعية.
تجنب الدائرة المفتوحة على الثانوية: يمكن أن تولد جهدًا خطيرًا كيلو فولت.
فحص العزل: تحقق بانتظام مما إذا كانت مقاومة العزل للمنتجمحول تيار داخلي 0.72-40.5 كيلو فولتهو ≥1MΩ.
مطابقة السيناريو: حدد نوع التصوير المقطعي (الكهرومغناطيسي، الإلكتروني، Rogowski) بناءً على احتياجات التطبيق والدقة والتكلفة والموثوقية.
