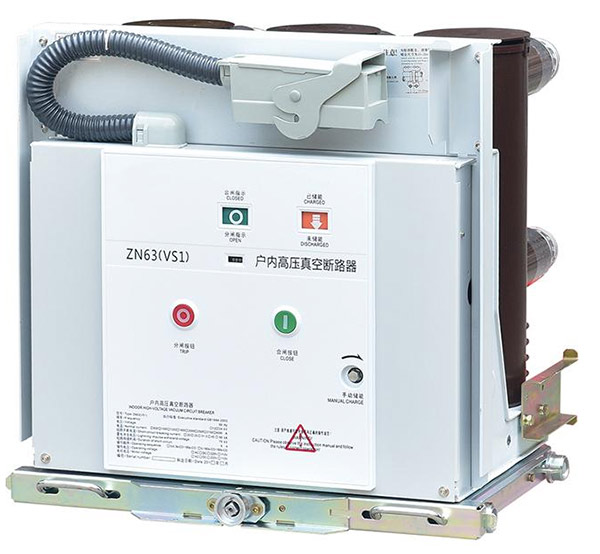

تعال، شركة صينية موثوقة لتصنيع وتوريد المعدات الكهربائية، تقدم جودة عاليةقاطع الدائرة الفراغية (VCB)الأنظمة المتوفرة في المخزون والمتاحة للطلبات المخصصة أو بالجملة. مصممة لتوزيع الطاقة ذات الجهد المتوسط والعالي، تستخدم هذه القواطع تقنية التبريد القوسي الفراغي لضمان انقطاع سريع وموثوق للتيار، وتقليل وقت التوقف عن العمل وحماية البنية التحتية الكهربائية الحيوية. تجمع قواطع الدوائر الكهربائية من Comewill بين التصميم المدمج والعمر الميكانيكي الطويل والأداء المستقر، مما يجعلها خيارًا عمليًا للتطبيقات الصناعية والتجارية وتطبيقات المرافق.
قاطع الدائرة الفراغية (VCB) هو جهاز تبديل كهربائي يستخدم الفراغ لإطفاء الأقواس عند انفصال جهات الاتصال. على عكس قواطع الزيت أو الهواء أو SF₆، يوفر الفراغ عزلًا عاليًا وقمعًا سريعًا للقوس، مما يمنع الأخطاء من الانتشار ويحافظ على استقرار أنظمة الطاقة. تُستخدم VCBs على نطاق واسع في شبكات الجهد المتوسط والمحطات الفرعية والمرافق الصناعية نظرًا لموثوقيتها وتشغيلها السريع ومتطلبات الصيانة المنخفضة.
عند حدوث خطأ، يتم فتح نقاط الاتصال الخاصة بقاطع الدائرة الفراغية المخصص بسرعة. تعمل بيئة الفراغ على إيقاف القوس على الفور تقريبًا، حيث لا توجد جزيئات هواء تدعمه. يتكثف البخار المعدني الناتج عن القوس على نقاط الاتصال وأغطية التدريع، مما يمنع إعادة الاشتعال. تضمن هذه العملية التشغيل الآمن والمستمر وتقليل التآكل، مما يطيل العمر الكهربائي والميكانيكي للجهاز.
تصميم مضغوط - مسافة اتصال صغيرة (على سبيل المثال، 10 مم لـ 10 كيلو فولت)، وخفيفة الوزن، وسهلة التركيب.
إطفاء القوس السريع - مدة القوس عادة نصف دورة فقط، مستقلة عن المستوى الحالي.
عمر كهربائي عالٍ - يمكن أن يكسر التيار المقدر حتى 5000 مرة؛ كسر القدرة الكاملة 30-50 مرة.
طاقة تشغيل منخفضة - آليات زنبركية أو كهرومغناطيسية فعالة مع الحد الأدنى من التآكل الميكانيكي.
التعامل مع الأحمال السعوية - مناسب للمحولات والمحركات والمولدات.

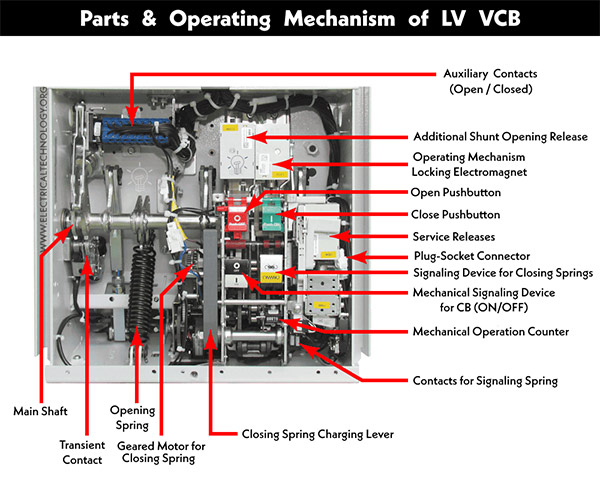

A قواطع دوائر فراغيتكون بشكل أساسي من قاطع الفراغ وآلية التشغيل ونظام التدريع والمكونات الداعمة الأخرى.
قاطع الفراغ – الغرفة المغلقة التي تطفئ الأقواس؛ تشمل الأنواع تصميمات المجال المغناطيسي الخزفي أو الزجاجي أو المصغرة.
آلية التشغيل - الأنظمة التي تعمل بالزنبرك أو الكهرومغناطيسي مثل CD10 أو CD17 أو CT19 أو CT8 للتحكم الدقيق.
نظام التدريع - يغطي منتجات القوس ويضمن توزيعًا موحدًا للمجال الكهربائي.
المكونات الأخرى - القواعد، ودعامات العزل، والأقواس للتثبيت المستقر.
| قواطع دوائر فراغ | وحدة الاتصال بالفراغ |
| قاطع الدائرة الفراغية هو قاطع دائرة متخصص مصمم لحماية أنظمة الجهد العالي من التلف المحتمل. | إن موصل الفراغ هو جهاز قادر على تحمل العديد من العمليات بعمر ميكانيكي قوي. |
| يتم استخدامها عادة لمستويات الجهد التي تتراوح بين 3 كيلو فولت و 36 كيلو فولت. | التصنيفات اللازمة هي تلك الخاصة بموصلات الفراغ التي تصل إلى قيم 200 أمبير أو 630 أمبير عند جهد يصل إلى 15 كيلو فولت. |
| تحتوي الأحمال على محولات أو مكثفات أو محركات كبيرة أو مولدات أو مغذيات التوزيع. | تتوافق استمرارية العملية مع الوقت اللازم لاستبدال المصهر. |
| حالات التبديل نادرة. | حوادث التبديل متكررة. |
مركبات VCB الداخلية– مدمج، مصمم لخزائن المفاتيح الكهربائية في المصانع والمباني التجارية. مناسبة للمساحات الضيقة، وتحافظ على تركيبات آمنة ومرتبة.
VCBs في الهواء الطلق– نماذج مقاومة للعوامل الجوية للمحطات الفرعية وشبكات النقل. مصممة لتحمل تغيرات الرياح والأمطار ودرجات الحرارة مع حماية أنظمة الطاقة.
