قاطع الدائرة الفراغية (VCB)، وهو جهاز بالغ الأهمية في توزيع الطاقة الحديثة ذات الجهد المتوسط. نحن نستكشف الفيزياء الأساسية لانقراض القوس في الفراغ، ونحلل المكونات الأساسية - بدءًا من قاطع الفراغ وحتى آلية التشغيل - ونقدم مقارنة عملية مفصلة مع تقنية SF₆. توضح المقالة أيضًا مجالات التطبيق الرئيسية، ومعايير الاختيار، وأفضل ممارسات الصيانة، وكلها ترتكز على مبادئ هندسة الصناعة. كمحترفالشركة المصنعة والموردة في الصين, تعالتوفر حلول VCB عالية الجودة وقابلة للتخصيص والتي تجمع بين الموثوقية وطول العمر والمسؤولية البيئية للمشاريع الصناعية والتجارية ومشاريع المرافق في جميع أنحاء العالم.

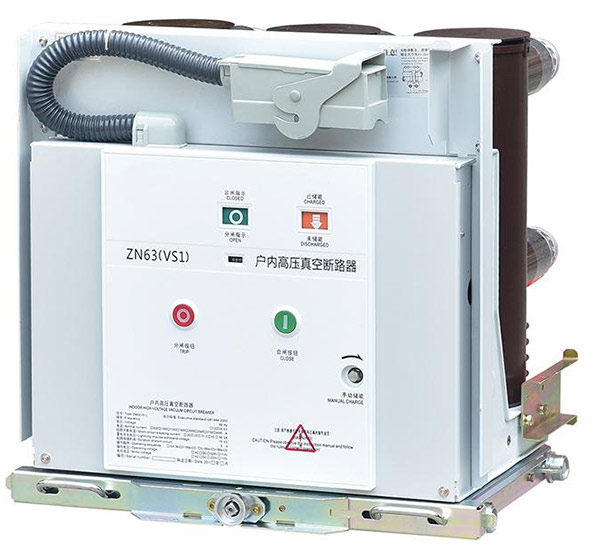

القاطع الدائرة الفراغية (VCB)لقد أصبح حجر الزاوية في توزيع الطاقة ذات الجهد المتوسط الموثوق به، ويعمل كجهاز الحماية الأساسي في المحطات الفرعية والمنشآت الصناعية والمرافق التجارية. على عكس التقنيات القديمة التي تعتمد على الزيت أو الهواء أو غاز SF₆، يستخدم VCB بيئة عالية الفراغ لإطفاء القوس الذي يتشكل عندما تنفصل نقاط الاتصال أثناء حدوث خطأ. توفر هذه الطريقة مزايا متميزة في سرعة التبديل، والموثوقية التشغيلية، والسلامة البيئية، مما يجعلها الخيار المفضل للتطبيقات من 3 كيلو فولت إلى 36 كيلو فولت.
تتطلب البنية التحتية الكهربائية الحديثة معدات لا تعمل فقط تحت الضغط ولكنها تتطلب أيضًا الحد الأدنى من التدخل على مدار عقود من الخدمة. تواجه القواطع VCB هذا التحدي من خلال قواطعها المغلقة مدى الحياة والتصميمات الميكانيكية القوية، مما يقلل بشكل كبير من فترات الصيانة مقارنة بأنواع القواطع الأخرى.تعال، باعتبارها شركة مصنعة ذات خبرة في الصين، تتخصص في إنتاج VCBs التي تم تصميمها لتقديم أداء متسق عبر مجموعة واسعة من ظروف التشغيل، بدءًا من الرطوبة الاستوائية وحتى البيئات الصناعية المليئة بالغبار.
تقدم هذه المقالة منظورًا تقنيًا أصليًا لتقنية VCB، مع التركيز على المبادئ الهندسية التي تحكم تشغيلها، والمكونات المهمة التي تضمن طول عمرها، والعوامل العملية التي يجب على المهندسين أخذها في الاعتبار عند اختيار وتحديد هذه الأجهزة للمشاريع الجديدة أو التحديثية.
في قلب كل VCB يكمن مبدأ فيزيائي أساسي: عدم قدرة القوس الكهربائي على الحفاظ على نفسه في فراغ عالٍ. عندما تنفصل نقاط اتصال القاطع تحت ظروف الخطأ، يحاول التيار الحفاظ على المسار من خلال بخار المعدن المتأين. ومع ذلك، نظرًا لإخلاء القاطع إلى ضغط أقل من 10⁻⁴ باسكال، يكون متوسط المسار الحر للجزيئات طويلًا للغاية، وتكون الجزيئات المتاحة للتأين نادرة.
القوس الذي يتشكل موجود بالكامل تقريبًا كبلازما بخار معدني من الأسطح الملامسة. عندما يمر التيار بشكل طبيعي عبر الصفر في دورة التيار المتردد، يتكثف هذا البخار بشكل فوري تقريبًا على وجوه التلامس الباردة والدروع القوسية المحيطة. هذا التكثيف السريع – المعروف باسمالانتعاش العازل- يمنع القوس من إعادة الضرب، مما يؤدي إلى إزالة الخطأ بشكل فعال خلال نصف دورة. العملية برمتها نظيفة وصامتة وتنتج الحد الأدنى من تآكل التلامس، مما يساهم في التحمل الكهربائي العالي لـ VCB، والذي غالبًا ما يتجاوز 5000 عملية حمل كامل.
والأهم من ذلك، أن تصميم قاطع الفراغ يضمن بقاء القوس مركزًا ومنتشرًا، مع تجنب النقاط الساخنة التي قد تؤدي إلى تلف الغلاف الخزفي. إن استخدام أشكال هندسية محددة للاتصال، مثل اتصالات المجال المغناطيسي المحوري أو الشعاعي، يتحكم بشكل أكبر في حركة القوس ويضمن التآكل المتساوي، وبالتالي إطالة العمر الوظيفي للقاطع. مبدأ انقراض القوس هذا هو ما يجعل VCBs مناسبة بشكل استثنائي لواجبات التبديل المتكررة، مثل بدء تشغيل المحرك أو تبديل بنك المكثف، حيث تتحلل التقنيات الأخرى بسرعة أكبر.
بالنسبة لتطبيقات الجهد المتوسط، يعد الاختيار بين تقنية التفريغ وتقنية SF₆ قرارًا هندسيًا شائعًا. كلاهما تكنولوجيا ناضجة، ولكن خصائصهما تتوافق بشكل مختلف مع أولويات المشروع. يقدم الجدول أدناه مقارنة أصلية ومفصلة بناءً على العوامل التشغيلية والبيئية، دون الاعتماد على بيانات البائعين الخارجيين.
| المعلمة | قاطع الدائرة الفراغية (VCB) | قواطع دوائر SF6 |
|---|---|---|
| وسط الانقطاع | الفراغ (قوة العزل ~10⁷ فولت/م) | غاز SF₆ عند الضغط (عادة 5-7 بار) |
| فئة الجهد النموذجي | 3 كيلو فولت – 36 كيلو فولت (الجهد المتوسط الأساسي) | 3 كيلو فولت - 800 كيلو فولت + (يغطي الجهد المتوسط إلى الجهد العالي) |
| التأثير البيئي | صفر انبعاثات؛ لا يوجد تأثير غازات الدفيئة | قدرة عالية على إحداث الاحترار العالمي (23,500× ثاني أكسيد الكربون)؛ يتطلب معالجة وإعادة تدوير صارمة |
| اتصل بالتآكل والحياة | تآكل منخفض عمر كهربائي يصل إلى 30 عطلًا كاملاً أو أكثر من 5000 عملية تبديل | تآكل معتدل تتطلب منتجات تحلل الغاز الإدارة |
| نظام الصيانة | الحد الأدنى؛ يتم إغلاق المقاطعات مدى الحياة؛ تشحيم الآلية فقط | فحوصات دورية لكثافة الغاز؛ مراقبة الرطوبة والمنتجات الثانوية |
| آلية التشغيل | المحرك الزنبركي أو المغناطيسي – متطلبات طاقة منخفضة | زنبركي، هيدروليكي، أو هوائي - طاقة أعلى في كثير من الأحيان |
| نقاط القوة النموذجية | التبديل المتكرر، صيانة منخفضة، حميدة بيئيا | ممتاز للتركيبات ذات الجهد العالي والمدمجة والقدرة الحالية العالية على الخطأ |
توضح هذه المقارنة أن VCBs قوية بشكل خاص في التطبيقات التي تكون فيها المسؤولية البيئية والتشغيل المتكرر وانخفاض تكاليف دورة الحياة أمرًا بالغ الأهمية. بالنسبة إلى المرافق والمستخدمين الصناعيين الذين يبحثون عن حل مستدام وعالي الأداء لشبكات الجهد المتوسط، تقدم VCBs خيارًا تكنولوجيًا مقنعًا.تعالتقوم شركة VCB بتصنيع VCBs التي تستفيد من هذه المزايا الكامنة، وتقدم مجموعة من المنتجات من 12 كيلو فولت إلى 40.5 كيلو فولت للاستخدام الداخلي والخارجي.
VCB عبارة عن مجموعة من المكونات المصممة بدقة، يلعب كل منها دورًا حاسمًا في ضمان التشغيل الموثوق. الجزءان الأكثر أهمية هما قاطع الفراغ وآلية التشغيل.
قاطع الفراغ عبارة عن أسطوانة سيراميكية محكمة الغلق تحتوي على نقاط اتصال ثابتة ومتحركة. توفر المادة الخزفية (غالبًا الألومينا) عزلًا عازلًا ممتازًا وقوة ميكانيكية. في الداخل، يقوم منفاخ معدني بتوصيل جهة الاتصال المتحركة بقضيب التشغيل الخارجي، مما يحافظ على ختم الفراغ مع السماح بالحركة المحورية. يحيط نظام حماية متطور بنقاط الاتصال لتكثيف البخار المعدني ومنعه من الترسيب على السطح الداخلي للسيراميك، مما يحافظ على سلامة العزل طوال عمر الجهاز. يتم اختيار مادة التلامس، وهي عادةً عبارة عن سبيكة من النحاس والكروم، لمقاومتها للحام وقدرتها على الحفاظ على تيار تقطيع منخفض، وهو أمر مهم لتبديل الحمل الحثي.
توفر آلية التشغيل القوة الدافعة لفتح وإغلاق نقاط الاتصال بطريقة دقيقة وسريعة. تعد الآليات التي تعمل بالزنبرك هي الأكثر شيوعًا في VCBs نظرًا لموثوقيتها واستقلالها عن مصادر الطاقة الخارجية أثناء التعثر. يتم تخزين الطاقة في زنبرك إغلاق (عبر نظام شحن يدوي أو آلي) ويتم تحريرها عند استقبال إشارة الرحلة. يضمن تصميم الطاقة المخزنة هذا أن يتم فتح القاطع بسرعة وقوة متسقة، بغض النظر عن جهد التحكم. تشمل الخيارات الأخرى المحركات المغناطيسية، التي تستخدم مغناطيسًا دائمًا وملفًا للإغلاق، مما يوفر تصميمًا ميكانيكيًا أبسط مع عدد أقل من الأجزاء المتحركة. تم تجهيز VCBs من Comewill بآليات قوية مثل سلسلة CT، المصممة لآلاف العمليات مع الحد الأدنى من التعديل.
يتم تصنيف VCBs حسب بيئة التثبيت الخاصة بها ومتطلبات التشغيل المحددة. النوعان الأساسيان هما:
تشمل مجالات التطبيق الرئيسية ما يلي:
مع محفظة واسعة،تعالتوفر VCBs للتطبيقات الداخلية والخارجية، وتوفر التخصيص لتلبية متطلبات العملاء المحددة ومعايير المشروع.
يتطلب اختيار VCB المناسب لمشروع معين إجراء تقييم شامل لكل من معلمات النظام وظروف التشغيل. تشكل المعايير التالية أساس قرار الشراء السليم:
ومن خلال تقييم هذه المعايير بعناية، يمكن للمهندسين وفرق المشتريات تحديد VCB الذي لا يلبي المتطلبات الفنية الفورية فحسب، بل يوفر أيضًا موثوقية طويلة المدى وفعالية من حيث التكلفة.تعالتوفر دعمًا فنيًا مفصلاً لمساعدة العملاء على التنقل بين هذه الاختيارات، وتقديم منتجات تتوافق مع المعايير الدولية الرئيسية.
تكمن الميزة الأساسية في قدرته على إطفاء القوس فورًا تقريبًا بعد الصفر الحالي في الفراغ، مما يوفر استردادًا سريعًا للعزل الكهربائي. وينتج عن ذلك أوقات قوسية قصيرة جدًا، وتقليل تآكل التلامس، والحد الأدنى من الصيانة، مما يجعلها موثوقة للغاية لأنظمة الجهد المتوسط.
تم تصميم VCBs في المقام الأول لتطبيقات الجهد المتوسط، والتي تغطي نطاقًا يتراوح من 3 كيلو فولت تقريبًا إلى 36 كيلو فولت. وهذا يجعلها الاختيار القياسي لشبكات التوزيع وأنظمة الطاقة الصناعية.
تتمتع VCBs بميزة بيئية كبيرة لأنها تستخدم الفراغ كوسيلة للمقاطعة، والتي ليس لها تأثير غازات الدفيئة. في المقابل، يتمتع غاز SF₆ بقدرة عالية جدًا على الاحتباس الحراري (GWP) ويتطلب معالجة دقيقة وإجراءات إعادة التدوير في نهاية العمر.
المكونان الأكثر أهمية هما قاطع الفراغ (جهات الاتصال المختومة) وآلية التشغيل. تحدد مادة التلامس والدرع الخاصة بالقاطع العمر الكهربائي، بينما يحدد تصميم الآلية وجودة المادة التحمل الميكانيكي.
نعم، تعتبر VCBs مناسبة بشكل استثنائي لواجبات التبديل المتكررة، مثل بدء تشغيل المحرك، وتبديل بنك المكثف، والتحكم في فرن القوس. يسمح تصميمها القوي وتآكل التلامس المنخفض بعدد كبير من العمليات الآمنة.
تتطلب VCBs الحد الأدنى من الصيانة. تشمل المهام الأساسية الفحص الدوري لآلية التشغيل للتأكد من التشحيم المناسب، والتحقق من المؤشرات الميكانيكية، والفحص البصري للقاطع بحثًا عن أي علامات تلف. إن المقاطعات نفسها مغلقة مدى الحياة ولا تحتاج إلى إعادة تعبئة الغاز أو استبدال نقاط الاتصال في ظل ظروف الخدمة العادية.
