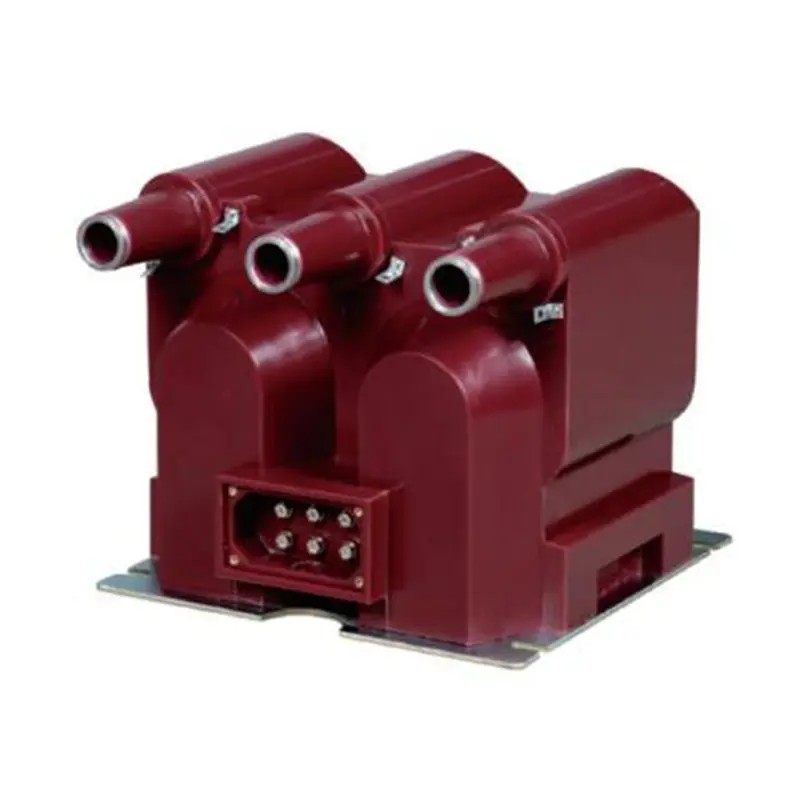

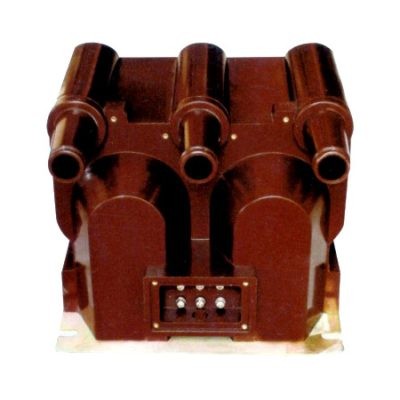

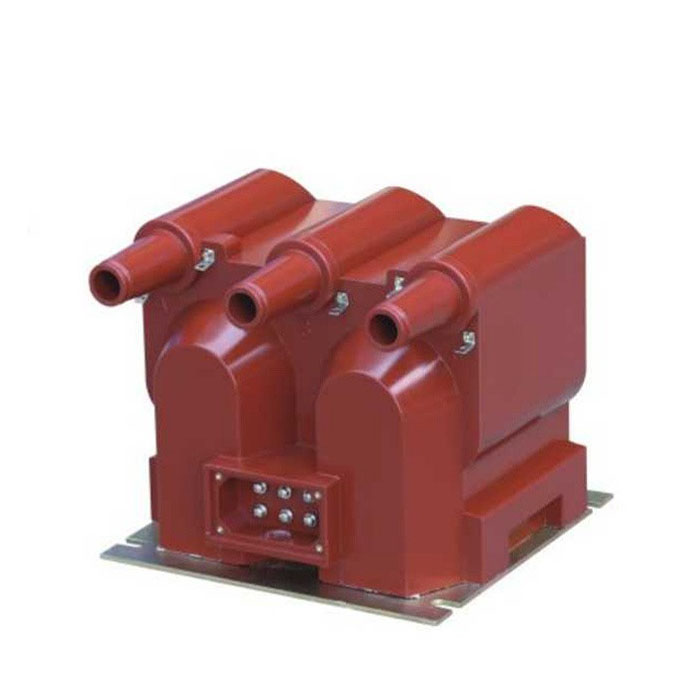

باعتبارها الشركة المصنعة المهنية في الصين، تود Comewill أن توفر لك محول الجهد JSZV12-10R عالي الجودة. بالإضافة إلى قدرته على التكيف الهيكلي، يتفوق المحول في السلامة التشغيلية والاستمرارية. الميزة البارزة هي تصميم المصهر القابل للتبديل السريع - تم دمج اللفات الأولية للمراحل A وB وC مع صمامات حماية الدائرة القصيرة التي يمكن استبدالها عبر الطرف الثانوي دون مقاطعة تشغيل النظام.
تم تصميم JSZV12-10R للتكيف مع الظروف المتنوعة في الموقع. إنه يدعم تكوين الأسلاك القياسي من النوع "V" ثلاثي الطور ويمكن تفكيكه بسهولة إلى وحدتين مستقلتين أحادي الطور، مما يوفر المرونة في التثبيت وتصميم النظام.
تم تصميم محول الجهد JSZV12-10R خصيصًا لتلبية المتطلبات الصارمة لأنظمة الطاقة الداخلية 10 كيلو فولت، والجمع بين دقة القياس والموثوقية التشغيلية.

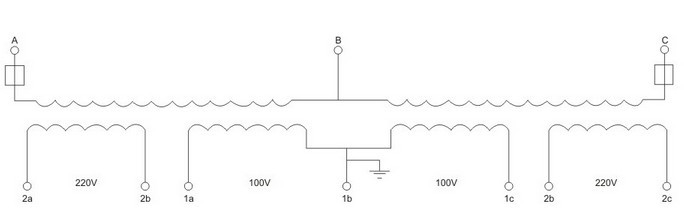

1. وظيفة الإخراج الثانوية المزدوجة:
خرج 100 فولت: مصمم لقياس الجهد العالي الدقة وقياس الطاقة.
خرج 220 فولت: يعمل كمصدر طاقة مساعد موثوق به لآليات التحكم، مما يقلل الحاجة إلى مكونات طاقة إضافية.
2. العزل الفائق والمتانة:
محكم الغلق بالكامل باستخدام راتنجات الإيبوكسي عالية الجودة، مما يوفر مقاومة فائقة للرطوبة وقوة عزل وحماية ضد الشيخوخة - وهو مثالي للبيئات الداخلية المعقدة أو عالية الرطوبة.
مصنوعة من صفائح فولاذية من السيليكون المدرفلة على البارد عالية الجودة لضمان خسائر منخفضة وأداء مستقر.
3. حماية السلامة الشاملة:
توفر الصمامات المدمجة في جميع اللفات الأولية حماية قوية للدائرة القصيرة.
يعد استبدال المصهر أمرًا بسيطًا ولا يتطلب إيقاف تشغيل النظام، مما يضمن أقصى قدر من وقت التشغيل.

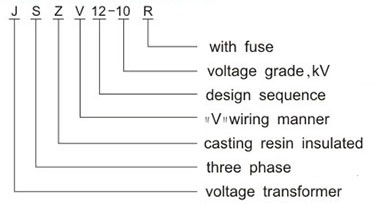

| شفرة | معنى | وصف |
| J | محول الجهد | يحدد فئة المعدات للتعرف عليها على الفور. |
| S | ثلاث مراحل | مصممة لأنظمة الطاقة ثلاثية الطور لتلبية احتياجات القياس والحماية متعددة الدوائر. |
| Z | راتنجات الايبوكسي العازلة | يشير إلى عملية عزل مصبوبة بالكامل لتعزيز مقاومة الرطوبة والمتانة. |
| V | الأسلاك من النوع V | يشير إلى تكوين الأسلاك، مما يوفر مرونة التثبيت. |
| 12-10 | التصميم وتقييم الجهد | 12 هي سلسلة التصميم؛ يمثل 10 الجهد المقنن (10 كيلو فولت)، وهو ما يتوافق بدقة مع متطلبات النظام. |
| R | مع فيوز | يشير إلى حماية متكاملة من ماس كهربائى لتعزيز السلامة التشغيلية. |
لضمان الاستقرار والموثوقية على المدى الطويل، تم تصميم محول الجهد JSZV12-10R للعمل ضمن المعايير البيئية التالية. كمصنع محترف يتمتع بخبرة تصنيعية عميقة، يمكن لشركة Comewill أيضًا توفير تعديلات مخصصة للظروف غير القياسية.
نطاق درجة الحرارة: -5 درجة مئوية إلى +40 درجة مئوية
الارتفاع: ≥ 1000 متر (الحلول المخصصة متاحة للتركيبات على ارتفاعات عالية)
الرطوبة النسبية: ≥ 80%
البيئة المحيطة: خالية من الغازات أو الأبخرة أو الغبار الموصل للتآكل (مثل مسحوق الكربون أو المعدن)
الاهتزاز والصدمات: يجب أن يكون موقع التركيب خالياً من الاهتزازات القوية أو الصدمات الميكانيكية.
النموذج 1: البيانات الفنية لمحول الجهد للقياس
| يكتب | نسبة الجهد المقدر (V) | فئة الدقة والإخراج المقدر (VA) | ماكس الناتج (VA) | مستوى العزل المقدر (كيلو فولت) | |
|
|
|||||
| فئة 0.2 | فئة 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| يكتب | نسبة الجهد المقدر (V) | فئة الدقة والإخراج المقدر (VA) | ماكس الناتج (VA) | مستوى العزل المقدر (كيلو فولت) | |
|
|
|||||
| فئة 0.2 | فئة 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
النموذج 2: دالة فنية لمحول الجهد لقوة تشغيل قاطع الدائرة
| يكتب | نسبة الجهد المقدر (V) | فئة الدقة والإخراج المقدر (VA) | وقت قصير الحد الأقصى لطاقة الإخراج (VA) | مستوى العزل المقدر (كيلو فولت) |
| JSZV12-10R | 10/0.1/0.22 | 0.2 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0.1/0.1 | 0.2 20 | 2 × 400 | 12/42/75 |
| JSZV12-6R | 6/0.1/0.1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0.1/0.1 | 0.2 20 | 3.6/25/40 | |
| JSZV12-10R | 10/0.1 | 0.2 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
ملاحظات: بالنسبة لإمدادات الطاقة لتشغيل قاطع الدائرة، يجب ألا يتجاوز جهد التحمل 15%
