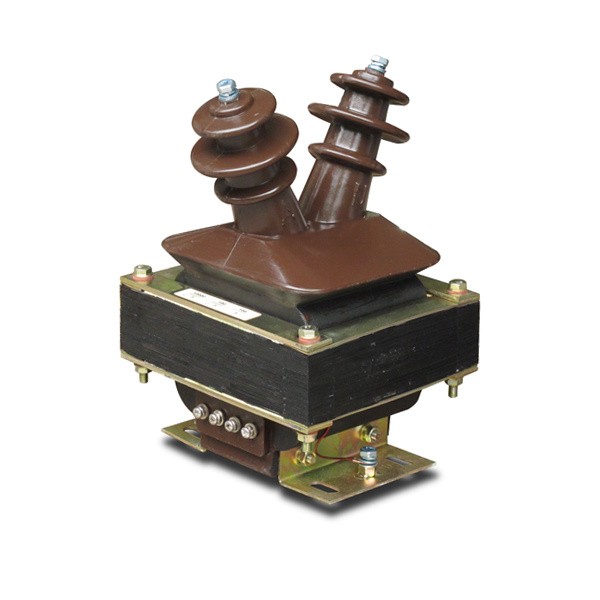

A محول الجهدهي تقنية مهمة لمحولات الأجهزة تستخدم لتقليل الجهد الأولي العالي إلى جهد ثانوي متناسب مناسب للقياس والقياس والحماية والتحكم. على عكس محول الطاقة، المخصص لنقل الطاقة بين الشبكات الكهربائية، تم تصميم محول الأجهزة لتوفير إشارة دقيقة للعدادات والمرحلات ومعدات المراقبة وأنظمة التحكم. يعتمد الاختيار الصحيح على جهد النظام الأساسي، والجهد الثانوي، والتردد، ومتطلبات الدقة، والعبء، والعزل، وترتيب الطور، وتكوين الملف، وموقع التثبيت، والتعرض البيئي، ووظيفة الحماية أو القياس المقصودة. توفر التقنيات الكهرومغناطيسية والسعوية والإلكترونية طرقًا مختلفة للحصول على إشارات الجهد التناسبي. تعالج التصميمات الداخلية والخارجية أيضًا الظروف البيئية المختلفة. ولذلك يحتاج التقييم الفني الكامل إلى النظر في الأداء الكهربائي والعزل والبناء والملحقات والحماية والتركيب والصيانة كنظام واحد منسق.
جدول المحتويات
انقر فوق أي موضوع للانتقال مباشرة إلى القسم.
- 1. لماذا يعد قياس الجهد مهمًا في أنظمة الطاقة؟
- 2. كيف يعمل محول الجهد الصك؟
- 3. ما هي الأنواع والتكوينات الرئيسية؟
- 4. كيف تؤثر الدقة والعبء على الاختيار؟
- 5. لماذا يعتبر العزل والعزل الكهربائي ضروريين؟
- 6. كيف تختلف تطبيقات الحماية والقياس؟
- 7. ما هو الفرق بين التصاميم الكهرومغناطيسية والسعة؟
- 8. كيف تعالج التصاميم الداخلية والخارجية الظروف المختلفة؟
- 9. كيف تختلف التطبيقات أحادية الطور وثلاثية الطور؟
- 10. كيف ينبغي النظر في الصمامات، والتأريض الثانوي، والسلامة؟
- 11. ما هي التطبيقات التي تستخدم قياس الجهد الكهربائي؟
- 12. ما هي أخطاء الاختيار الشائعة التي يجب تجنبها؟
- 13. ما الذي يجب أن تتضمنه المواصفات الفنية الاحترافية؟
- 14. الأسئلة المتداولة
لماذا يعد قياس الجهد مهمًا في أنظمة الطاقة؟
لا يمكن التحكم في الشبكات الكهربائية بشكل آمن ودقيق بدون معلومات موثوقة حول الجهد. يعتمد المشغلون ومرحلات الحماية والعدادات وأنظمة التشغيل الآلي ومعدات المراقبة على إشارات القياس التي تمثل حالة الدائرة الكهربائية الأولية.
إن توصيل العدادات التقليدية أو معدات التحكم ذات الجهد المنخفض مباشرة بدائرة الجهد المتوسط أو العالي سيكون غير عملي وربما خطير. تحل محولات الأجهزة هذه المشكلة عن طريق إنشاء إشارة ثانوية متناسبة تمثل الجهد الأساسي مع توفير الفصل الكهربائي بين دائرة الجهد العالي ودائرة القياس الثانوية.
ولهذا الفصل العديد من المزايا العملية. يمكن تصميم معدات القياس حول جهد ثانوي موحد بدلاً من تعريضها مباشرة للنظام الأساسي. يمكن لمرحلات الحماية معالجة إشارة يمكن التحكم فيها. يمكن لعدادات الطاقة أداء وظائف القياس الخاصة بها. يمكن للمشغلين الحصول على معلومات حول الشبكة الكهربائية دون جلب الجهد الأساسي مباشرة إلى لوحة التحكم.
يوفر إشارة جهد متناسبة للعدادات وأجهزة المراقبة.
يوفر معلومات الجهد إلى المرحلات الواقية التي تقوم بتقييم ظروف النظام غير الطبيعية.
يفصل دائرة القياس الثانوية عن الشبكة الأولية ذات الجهد العالي.
يوفر إشارة كهربائية يمكنها دعم التشغيل الآلي، وتبديل المنطق، والمزامنة، ووظائف التحكم الأخرى.
تعتبر معلومات الجهد مهمة بشكل خاص في الأنظمة التي تتغير فيها الحالة الكهربائية بشكل مستمر. تتطلب المحطات الفرعية، وأنظمة التوزيع الصناعية، ومغذيات المحولات، وشبكات الطاقة المتجددة، وأنظمة المرافق المعقدة، معلومات موثوقة حول جهد النظام.
يدعم القياس أيضًا استكشاف الأخطاء وإصلاحها. إذا تغيرت الإشارة الثانوية المرصودة بشكل غير متوقع، يمكن للمهندسين التحقق مما إذا كان السبب يتعلق بالنظام الأساسي، أو محول الأجهزة، أو الأسلاك، أو دائرة الحماية، أو جزء آخر من سلسلة القياس.
وبالتالي فإن سلسلة القياس الموثوقة تبدأ بمحول أداة تم اختياره بشكل صحيح. يجب مراعاة الدقة والعزل وتكوين الاتصال والعبء الثانوي والظروف البيئية ومتطلبات الحماية معًا.
كيف يعمل محول الجهد الصك؟
يعمل محول الجهد للأجهزة الكهرومغناطيسية من خلال الحث الكهرومغناطيسي. يتم توصيل الملف الأولي بدائرة الجهد العالي، بينما يوفر الملف الثانوي جهدًا أقل نسبيًا لمعدات القياس أو الحماية المتصلة.
يتم تحديد العلاقة الأساسية من خلال نسبة المنعطفات الأولية إلى المنعطفات الثانوية. عندما يتم تنشيط الملف الأولي، يتم إنشاء التدفق المغناطيسي في القلب. يؤدي هذا التدفق إلى توليد جهد كهربائي في الملف الثانوي يتوافق بشكل متناسب مع الجهد الأساسي ضمن نطاق التشغيل المصمم للمحول.
اللف الأولي
يتصل الملف الأساسي بدائرة الجهد العالي. ولذلك تم تصميم نظام العزل الخاص بها لتحمل الضغوط الكهربائية المرتبطة بالشبكة الأساسية.
اعتمادا على بنية المنتج، يمكن أن يكون للملف الأولي هياكل مادية مختلفة. تستخدم بعض التصميمات ترتيبًا تقليديًا للملفات، بينما يقوم البعض الآخر بدمج اللف في هيكل عازل مغلف.
اللف الثانوي
يوفر الملف الثانوي إشارة الجهد المنخفض للعدادات والمرحلات وغيرها من المعدات. تم تصميم خرجه ليظل متناسبًا مع الجهد الأساسي في ظل ظروف كهربائية محددة.
النواة المغناطيسية
يوفر القلب المسار المغناطيسي المطلوب للحث الكهرومغناطيسي. يؤثر البناء الأساسي والخصائص المغناطيسية على الدقة وسلوك الإثارة والخسائر وقدرة المحول على توفير إشارة ثانوية مستقرة.
نظام العزل
يقوم نظام العزل بفصل الملف الأولي عالي الجهد عن الملف الثانوي والغلاف والهيكل المحيط. اعتمادًا على تصميم المنتج، يمكن أن يشمل ذلك العزل الجاف، أو صب راتنجات الإيبوكسي، أو العزل الزيتي، أو عزل الغاز، أو غيرها من الترتيبات العازلة.
| عنصر | الوظيفة الأساسية | اعتبارات التصميم الرئيسية |
|---|---|---|
| اللف الأولي | يتصل بدائرة الجهد العالي | متطلبات الجهد الأساسي والعزل |
| اللف الثانوي | يوفر إشارة قياس مخفضة | الجهد الثانوي، الدقة، العبء |
| النواة المغناطيسية | يوفر المسار المغناطيسي | المواد الأساسية وخصائص الإثارة |
| نظام العزل | يحافظ على الفصل الكهربائي | إجهاد الجهد، البيئة، الاستقرار الميكانيكي |
| الضميمة أو السكن | يوفر الحماية الميكانيكية والبيئية | موقع التثبيت وظروف التعرض |
جودة الإشارة الثانوية
يجب أن تمثل الإشارة الثانوية المفيدة الجهد الأساسي بدقة بينما تقوم الأجهزة المتصلة بسحب حملها المحدد. إذا وضعت دائرة القياس عبئًا زائدًا على المرحلة الثانوية، فقد تتأثر نسبة الجهد والدقة.
ولهذا السبب يجب تقييم المحولات والأسلاك والمحطات الطرفية والعدادات والمرحلات والمعدات الثانوية الأخرى كدائرة واحدة.
قد يكون مبدأ العمل بسيطًا من حيث المفهوم، ولكن تحقيق دقة ثابتة في ظل ظروف التشغيل الحقيقية يتطلب تصميمًا دقيقًا للقلب، والملفات، والعزل، والوصلات، والهيكل الميكانيكي.
ما هي الأنواع والتكوينات الرئيسية؟
يمكن تصنيف محولات الجهد الكهربي وفقًا للتركيب، وترتيب الطور، وتكوين اللف، وتكنولوجيا العزل، ومبدأ التشغيل. تساعد هذه الفئات المهندسين على تضييق نطاق الاختيار وفقًا لمتطلبات النظام.
تكوينات داخلية
الوحدات الداخلية مخصصة للتركيب داخل المفاتيح الكهربائية أو المحطات الفرعية أو الغرف الكهربائية أو البيئات المحمية الأخرى. يمكن تحسين تصميم غلافها وعزلها حول بيئة داخلية يمكن التحكم فيها.
تعد تصميمات صب راتنجات الإيبوكسي شائعة في التطبيقات الداخلية ذات الجهد المتوسط المدمجة لأن العزل الصلب يمكن أن يخلق هيكلًا مغلقًا مع الحفاظ على التجميع المادي مضغوطًا نسبيًا.
تكوينات خارجية
تواجه الوحدات الخارجية التعرض المباشر للمطر والرطوبة وتغيرات درجات الحرارة وأشعة الشمس والغبار والتلوث وغيرها من الظروف البيئية. ولذلك فإن ترتيبات السكن والعزل الخاصة بهم تحتاج إلى معالجة الخدمة الخارجية.
تكوينات أحادية الطور
تُستخدم التصميمات أحادية الطور بشكل شائع حيث يتم قياس كل مرحلة على حدة أو عندما يتطلب التطبيق ترتيبًا محددًا للقياس من مرحلة إلى الأرض أو من مرحلة إلى مرحلة.
تكوينات ثلاث مراحل
يمكن أن توفر الترتيبات ثلاثية الطور قياسًا منسقًا للجهد للشبكات الكهربائية ثلاثية الطور. يعتمد الاتصال الدقيق على التكوين المحايد للنظام ووظيفة الحماية أو القياس.
تكوينات ثنائية وثلاثية
يحتوي التصميم ذو الملفين على ملف أساسي وملف ثانوي. يضيف التصميم ثلاثي الملفات ملفًا ثانويًا مساعدًا قد يدعم حماية منفصلة أو وظيفة متعلقة بالتأريض، اعتمادًا على المخطط الكهربائي.
أنظمة النوع الجاف والراتنج المصبوب
تستخدم الأنظمة من النوع الجاف عزلًا صلبًا أو جافًا بدون عازل سائل. يمكن للبنية المصبوبة من راتنجات الإيبوكسي أن تغطي المكونات المحددة بالكامل، مما يوفر الاستقرار الميكانيكي ومقاومة الرطوبة والتلوث.
تصميمات مغمورة بالزيت
تستخدم التكوينات المغمورة بالزيت الزيت العازل كجزء من النظام العازل والحراري. تتطلب هذه التصميمات إجراءات بناء الخزان وإغلاقه وإدارة الزيت والصيانة المناسبة.
تكوينات قابلة للنفخ أو معزولة بالغاز
يمكن استخدام التصميمات المعزولة بالغاز عندما تكون الأنظمة العازلة المغلقة مناسبة. وينبغي أن يشمل اختيارهم النظر في إغلاق العلبة، وخصائص الغاز، وإدارة الضغط، وإجراءات الخدمة، والمتطلبات البيئية.
التقنيات السعة والإلكترونية
لا يعتمد كل نظام لقياس الجهد على محول كهرومغناطيسي تقليدي. تستخدم محولات الجهد السعوي مقسمًا سعويًا مع قسم كهرومغناطيسي، بينما تستخدم مستشعرات الجهد الإلكترونية طرق الاستشعار وتحويل الإشارة لإنتاج خرج كهربائي متناسب.
| تصنيف | الخيارات النموذجية | التركيز على الاختيار |
|---|---|---|
| تثبيت | داخلي وخارجي | التعرض البيئي وتصميم الضميمة |
| مرحلة | مرحلة واحدة، ثلاث مراحل | تكوين الشبكة ومخطط القياس |
| لف | لفتين وثلاث لف | القياس والحماية والوظائف المساعدة |
| العزل | جاف، راتنج مصبوب، زيت، غاز | فئة الجهد والبيئة والصيانة |
| مبدأ العمل | الكهرومغناطيسية، بالسعة، الإلكترونية | مستوى الجهد والدقة وبنية النظام |
يجب أن يبدأ الاختيار بمتطلبات التطبيق والشبكة، وليس فقط بفئة المنتج. يمكن للتكوينات المختلفة أن تلبي وظائف قياس مماثلة مع توفير خصائص تركيب وصيانة مختلفة.
كيف تؤثر الدقة والعبء على الاختيار؟
تعد الدقة من أهم الاعتبارات الفنية لأنه يمكن استخدام الإشارة الثانوية لقياس الطاقة أو مراقبة النظام أو الحماية أو التحكم أو عدة وظائف في نفس الوقت.
فئة الدقة
تصف فئة الدقة خطأ القياس المسموح به في ظل ظروف محددة. قد يكون للتطبيقات المختلفة متطلبات دقة مختلفة.
يمكن أن تتطلب دوائر القياس المستخدمة للقياس دقة أكثر من التطبيقات التي يوفر فيها المحول في المقام الأول إشارة حماية. وبالتالي فإن الفئة الصحيحة تعتمد على ما تحتاج الدائرة الثانوية إلى تحقيقه.
العبء المقدر
يشير العبء إلى الحمل المتصل باللف الثانوي. يتضمن ذلك العدادات ومدخلات التتابع ومحولات الطاقة والأسلاك والكتل الطرفية والأجهزة المتصلة الأخرى.
إذا كان الحمل الفعلي للدائرة الثانوية يختلف بشكل كبير عن الظروف التي تم تحديد المحول من أجلها، فمن الممكن أن تتغير الدقة وسلوك الإخراج.
دقة النسبة
يجب أن تظل نسبة التحويل ضمن التسامح المحدد. يمكن أن يؤثر عدم التطابق بين النسبة المقصودة والنسبة الفعلية على قيم القياس وقرارات الحماية.
إزاحة المرحلة
في أنظمة القياس التي تتضمن حسابات القدرة، تكون علاقات الطور مهمة. يمكن أن تؤثر الأخطاء الصغيرة في إزاحة الطور على دقة الحسابات المستمدة من إشارات الجهد والتيار.
| المعلمة | ما يصفه | لماذا يهم؟ |
|---|---|---|
| فئة الدقة | دقة القياس في ظل ظروف محددة | يحدد مدى ملاءمتها للقياس أو الحماية |
| العبء المقدر | تحميل الدائرة الثانوية | يؤثر على الجهد الثانوي والدقة |
| نسبة التحول | علاقة الجهد الابتدائي بالثانوي | التأكد من أن القياس يمثل النظام الأساسي بشكل صحيح |
| إزاحة المرحلة | العلاقة الزاوية بين الجهد الابتدائي والثانوي | يمكن أن تؤثر على حسابات الطاقة والحماية |
القياس مقابل متطلبات الحماية
تركز التطبيقات الموجهة للقياس عمومًا على الحفاظ على مخرجات تناسبية دقيقة عبر نطاق التشغيل ذي الصلة. قد تركز التطبيقات الموجهة للحماية بشكل أكبر على سلوك المحول أثناء ظروف النظام غير الطبيعية وقدرة الإشارة الثانوية على دعم عملية الترحيل.
وينبغي أن ينعكس هذا التمييز في المواصفات الفنية. يمكن أن يكون المنتج الذي تم اختياره فقط وفقًا للجهد الاسمي غير مناسب إذا كانت دقته وخصائص العبء لا تتطابق مع الدائرة المتصلة.
لماذا يعتبر العزل والعزل الكهربائي ضروريين؟
يعد العزل الكهربائي أحد الأسباب الرئيسية لاستخدام محولات جهد الأجهزة. يمكن أن تعمل الدائرة الأولية بجهد أعلى بكثير من نطاق التشغيل الآمن لأجهزة القياس والتحكم التقليدية، لذلك يجب أن يقوم نظام العزل بإنشاء فصل موثوق بين الدوائر الأولية والثانوية.
العزلة من الابتدائي إلى الثانوي
يحتاج نظام العزل إلى تحمل الضغط الكهربائي المرتبط بالجهد الأساسي المقدر والظروف العابرة المحددة. يتضمن التصميم مواد العزل، ومسافات الزحف، والخلوصات، وترتيب اللف، والتغليف، والمحطات، وهندسة الضميمة.
العزل الصلب
يمكن لتصميمات الراتنج المصبوب تغليف اللفات والمكونات الكهربائية الأخرى. يمكن أن يوفر هذا الأسلوب بنية مدمجة ومستقرة ميكانيكيًا مع تقليل التعرض المباشر لأسطح العزل الداخلية للرطوبة أو التلوث.
العزل الزيتي
يوفر الزيت كلا من العزل الكهربائي وخصائص نقل الحرارة. تحتاج التصميمات المملوءة بالنفط إلى احتواء وإغلاق مناسبين للحفاظ على البيئة الداخلية المقصودة.
عزل الغاز
تستخدم التجميعات المعزولة بالغاز وسطًا عازلًا مغلقًا. يجب أن تحافظ العلبة على سلامتها، ويجب أن تأخذ إجراءات الخدمة في الاعتبار الوسط العازل وضغط الجهاز أو ترتيبات الختم.
الزحف والتخليص
يشير الخلوص إلى أقصر مسافة عبر الهواء بين الأجزاء الموصلة، بينما يشير الزحف إلى المسافة على طول سطح عازل. كلاهما مهم في تصميم المعدات ذات الجهد المتوسط والعالي.
يمكن للتلوث البيئي أن يزيد من أهمية مسافة الزحف لأن التلوث على سطح عازل يمكن أن يخلق مسارًا لتيار التسرب.
يجب أن يتحمل العزل الضغط الكهربائي المحدد دون أن يتعطل.
يجب أن يحافظ نظام العزل على وظيفته في ظل ظروف الرطوبة والتلوث ودرجة الحرارة المتوقعة.
يجب أن تظل اللفات والعزل مستقرين أثناء النقل والتركيب والتشغيل العادي.
يجب أن تظل دائرة قياس الجهد المنخفض منفصلة بشكل صحيح عن الشبكة الأساسية.
وبالتالي فإن العزل ليس خيارًا ماديًا واحدًا. إنه نظام هندسي كامل يشمل الهندسة والمواد وجودة التصنيع والتعرض البيئي والتنسيق الكهربائي.
بالنسبة للمشترين، هذا يعني أن وصف العزل يجب أن يكون محددًا. مصطلحات مثل النوع الجاف، أو الراتنج المصبوب، أو المغمور بالزيت، أو المعزول بالغاز توفر نقطة بداية، ولكن المواصفات الفنية يجب أن تشرح أيضًا فئة الجهد المقصود وظروف التثبيت.
كيف تختلف تطبيقات الحماية والقياس؟
يمكن أن توفر نفس دائرة الجهد الأولية إشارات لكل من أنظمة القياس والحماية، ولكن متطلبات هاتين الوظيفتين ليست متطابقة.
تطبيقات القياس
تحتاج أنظمة القياس إلى جهد نسبي ثابت حتى تتمكن أجهزة القياس وأجهزة المراقبة من تمثيل النظام الأساسي بدقة. ولذلك فإن الدقة عبر نطاق التشغيل العادي لها أهمية خاصة.
يمكن أن تشمل التطبيقات أجهزة قياس الجهد، وأجهزة قياس الطاقة، ومعدات جودة الطاقة، وأنظمة الإشراف، وأجهزة المراقبة الأخرى.
تطبيقات الحماية
تستخدم مرحلات الحماية إشارات كهربائية لتحديد الظروف غير الطبيعية. قد تساهم معلومات الجهد الكهربي في انخفاض الجهد أو الجهد الزائد أو الاتجاه أو المسافة أو المزامنة أو وظائف الحماية الأخرى اعتمادًا على بنية الشبكة.
يجب أن يوفر المحول إشارة مناسبة في ظل الظروف ذات الصلة بنظام الحماية.
التطبيقات المجمعة
تستخدم بعض الأنظمة ملفات ثانوية منفصلة لوظائف مختلفة. يمكن أن يدعم أحد الملفات القياس بينما يتم تخصيص ملف آخر للحماية.
يمكن أن يساعد هذا الترتيب في عزل متطلبات الدوائر المختلفة وتقليل التفاعل بين أحمال القياس ومدخلات الحماية.
| طلب | وظيفة ثانوية نموذجية | أولوية التصميم الرئيسية |
|---|---|---|
| قياس الجهد | الجهد النسبي الدقيق | الدقة والعبء المحددان |
| قياس الطاقة | إشارة الجهد للحسابات الكهربائية | دقة النسبة وأداء المرحلة |
| حماية التتابع | مدخلات الجهد لمنطق الخطأ | أداء الحماية والسلوك الثانوي المناسب |
| أنظمة التحكم | ردود الفعل الجهد أو التزامن | إشارة مستقرة وتحجيمها بشكل صحيح |
| يراقب | بيانات حالة النظام | جودة إشارة موثوقة وتكامل |
اللفات الثانوية المساعدة
يمكن أن توفر المنتجات ثلاثية الملفات مخرجًا ثانويًا إضافيًا للتطبيقات المتخصصة. يعتمد الغرض الدقيق على تكوين النظام ونظام الحماية.
وهذا هو أحد الأسباب التي تجعل الرسومات الفنية ذات قيمة. يكشف المخطط المتعرج الكامل عن معلومات أكثر فائدة من البيان العام بأن المنتج له مخرجات متعددة.
تصميم الدوائر الثانوية
ينبغي النظر في الدائرة المتصلة في مجملها. تساهم مسارات الكابلات الطويلة والكتل الطرفية والعدادات والمرحلات ومحولات الطاقة وغيرها من المعدات في العبء الثانوي الفعلي وسلوك الإشارة.
ما هو الفرق بين التصاميم الكهرومغناطيسية والسعة؟
تحل تقنيات قياس الجهد المختلفة نفس المشكلة الأساسية بطرق مختلفة. إن فهم مبادئ التشغيل الخاصة بهم يساعد المهندسين على مطابقة المعدات مع الشبكة والتطبيق.
التكنولوجيا الكهرومغناطيسية
يستخدم التصميم الكهرومغناطيسي التقليدي اللفات الأولية والثانوية المقترنة من خلال قلب مغناطيسي. إنها مألوفة وراسخة ومناسبة للعديد من تطبيقات قياس وحماية الجهد المتوسط.
يتضمن اختياره الجهد الأساسي، والجهد الثانوي، والتردد، والدقة، والعبء، والعزل، وتكوين اللف.
تكنولوجيا محولات الجهد السعوي
يستخدم محول الجهد السعوي مقسمًا سعويًا لتقليل الجهد الأساسي قبل أن يقوم قسم المحول الكهرومغناطيسي بمعالجة الإشارة. يمكن أن تكون هذه البنية مفيدة عند مستويات الجهد العالي ويمكنها أيضًا دعم بعض التطبيقات المتعلقة بالاتصالات اعتمادًا على بنائها.
تشكل المكونات السعوية جزءًا من شبكة تقسيم الجهد الشاملة، لذا يجب مراعاة العزل وسلوك التردد والتعويض واتصال النظام بعناية.
استشعار الجهد الإلكتروني
يمكن لمحولات الجهد الإلكتروني أو أجهزة الاستشعار استخدام عناصر الاستشعار والمحولات الإلكترونية لإنتاج خرج متناسب. يمكن لهذه التقنيات أن تدعم بنيات النظام المدمجة والتكامل مع أنظمة الحماية الرقمية أو أنظمة المراقبة.
يجب تحديد واجهة الإخراج ومتطلبات الطاقة وبروتوكول الإشارة والدقة والحدود البيئية والتوافق مع نظام المصب بشكل واضح.
| تكنولوجيا | المبدأ الأساسي | اعتبارات الاختيار النموذجية |
|---|---|---|
| الكهرومغناطيسية | اللفات الأولية والثانوية مع اقتران مغناطيسي | النسبة، الدقة، العبء، العزل، التصميم الأساسي |
| بالسعة | تقسيم الجهد السعوي مع تحويل المحولات | فئة الجهد، سلوك التردد، التعويض، تكامل النظام |
| الكترونية | الاستشعار وتحويل الإشارات الإلكترونية | نوع المخرجات، الإلكترونيات، الاتصالات، الدقة، الحدود البيئية |
لماذا يهم اختيار التكنولوجيا
تعتمد التكنولوجيا الصحيحة على الشبكة وليس على التفضيل العام. قد يكون لتطبيق المفاتيح الكهربائية ذات الجهد المتوسط الداخلي المدمج متطلبات مختلفة عن المحطات الفرعية الخارجية ذات الجهد العالي.
الفضاء، والتعرض البيئي، ومتطلبات العزل، واستراتيجية الصيانة، ودقة القياس، وهندسة الاتصالات، ووظيفة الحماية المقصودة كلها تؤثر على التكنولوجيا المناسبة.
كيف تعالج التصاميم الداخلية والخارجية الظروف المختلفة؟
تؤثر بيئة التثبيت على العلبة والعزل وحماية السطح والمحطات الطرفية والختم والهيكل الميكانيكي ونهج الصيانة.
غرف كهربائية داخلية
تستفيد المعدات الداخلية عادة من التحكم في درجة الحرارة والرطوبة مقارنة بالتركيبات الخارجية. وهذا يمكن أن يسمح بتصميمات العزل والسياج المدمجة، بشرط أن تحافظ الغرفة نفسها على الظروف البيئية المناسبة.
قد تحتاج أيضًا المعدات الداخلية ذات الجهد المتوسط إلى أن تتناسب مع مقصورات المفاتيح الكهربائية القياسية. وبالتالي تصبح الأبعاد المدمجة وترتيب التركيب والوصول إلى الكابلات واتجاه المحطة أمرًا مهمًا.
محطات فرعية خارجية
يجب أن تتحمل المعدات الخارجية التعرض للطقس. يمكن أن يؤثر المطر والرطوبة والأشعة فوق البنفسجية والتلوث والغبار والرياح ودورات درجة الحرارة على المعدات.
يجب أن تعكس مواد الإسكان، والختم، والسقائف، ومسافة الزحف، والمعالجة السطحية، وتصميم المحطة هذه الظروف.
التلوث والتلوث
يمكن أن تمثل المواقع الصناعية والمناطق الساحلية ظروف تلوث أكثر تطلبًا بكثير من البيئات الداخلية النظيفة.
تحتاج الأسطح العازلة إلى الحفاظ على الأداء المناسب عند تعرضها للرطوبة والتلوث. ولذلك قد يكون الترتيب المادي للعوازل وحظائر الحماية مهمًا.
اختلاف درجات الحرارة
قد تواجه المعدات الخارجية تغيرات كبيرة في درجات الحرارة اليومية والموسمية. يمكن أن تؤدي هذه التغييرات إلى حدوث تمدد وانكماش ميكانيكي بالإضافة إلى مخاطر التكثيف.
| حالة | التأثير المحتمل | استجابة التصميم |
|---|---|---|
| رطوبة | التكثيف والإجهاد العزل | الضميمة المناسبة والتصميم المضاد للتكثيف |
| مطر | التعرض للرطوبة | الختم المناسب، والإسكان، وحماية المحطة |
| تلوث | تلوث السطح ومسارات التسرب | ترتيب الزحف والعزل المناسب |
| التعرض للأشعة فوق البنفسجية | شيخوخة المواد | المواد الخارجية المناسبة والمعالجة السطحية |
| دورة درجة الحرارة | التكثيف والإجهاد الميكانيكي | اختيار المواد والتقييم البيئي |
موقف التثبيت داخل المفاتيح الكهربائية
عند تركيبه داخل مجموعة المفاتيح الكهربائية ذات الجهد المتوسط، يجب أن يتناسب المحول مع الحجرة المتاحة مع الحفاظ على الخلوصات والتوصيلات المطلوبة.
يجب مراجعة مسارات الكابلات والمحطات الأساسية والأسلاك الثانوية والوصول إلى الفحص والمعدات المجاورة أثناء مرحلة تصميم اللوحة.
كيف تختلف التطبيقات أحادية الطور وثلاثية الطور؟
يعد ترتيب الطور جزءًا مهمًا من تصميم النظام لأن المحول يجب أن يتطابق مع طريقة قياس الجهد داخل الشبكة الكهربائية.
قياس مرحلة واحدة
يمكن استخدام الوحدات أحادية الطور لقياس مرحلة فردية أو جهد محدد من الطور إلى الأرض أو من الطور إلى الطور اعتمادًا على مخطط الأسلاك.
يعد هذا الترتيب شائعًا عندما تكون هناك حاجة إلى قياسات طور منفصلة أو عندما يستخدم تصميم الحماية مراجع جهد محددة.
قياس ثلاث مراحل
تتطلب الأنظمة ثلاثية الطور قياسًا منسقًا لجهود الطور الثلاث. يعتمد تكوين المحول على ما إذا كان النظام مؤرضًا أو غير مؤرض أو يستخدم ترتيبًا محايدًا آخر.
لذلك تعد مخططات التوصيل ضرورية لأن نظامين لهما معدلات جهد متشابهة يمكن أن يتطلبا أسلاك محولات مختلفة.
ترتيبات متعرجة
توفر التصميمات ذات اللف المزدوج دائرة ثانوية رئيسية واحدة. تضيف التصميمات ثلاثية الملفات ملفًا ثانويًا آخر يمكن تخصيصه لوظيفة منفصلة.
يمكن أن يكون اللف الإضافي مفيدًا عندما تحتاج دوائر القياس والحماية إلى مخرجات مميزة.
مخططات الاتصال
يمكن أن تشمل الترتيبات المحتملة القياس من مرحلة إلى مرحلة، أو قياس من مرحلة إلى الأرض، أو الترتيبات المتعلقة بالدلتا المفتوحة، أو التكوينات الأخرى الخاصة بالنظام. المخطط الصحيح يعتمد على الشبكة الكهربائية.
مفيد عندما يجب قياس أو مراقبة جهد الطور الفردي المحدد.
مناسب لقياس الجهد المنسق في الشبكات الكهربائية ثلاثية الطور.
يوفر دائرة أساسية واحدة ودائرة ثانوية واحدة لوظيفة القياس أو التحكم المقصودة.
يضيف مخرجًا ثانويًا مساعدًا لحماية مستقلة أو دائرة متخصصة.
لماذا يهم مخطط الأسلاك
لا يمكن لاسم المنتج وحده أن ينقل دائمًا المرحلة الكاملة وتكوين الملف. يوضح مخطط الأسلاك أي المحطات تنتمي إلى كل ملف وكيف يجب أن يتصل المحول بالنظام الخارجي.
وهذا مهم بشكل خاص للتركيبات المخصصة حيث يتم توصيل الدائرة الثانوية بعدة أجهزة مختلفة.
كيف ينبغي النظر في الصمامات، والتأريض الثانوي، والسلامة؟
يتم توصيل محولات جهد الجهاز مباشرة بدوائر الجهد العالي، لذا فإن حمايتها وأسلاكها الثانوية تتطلب هندسة دقيقة.
الصمامات الأولية
تتضمن بعض تكوينات المحولات صمامات عالية الجهد أو مثبتة بصمامات حماية خارجية. والغرض منها هو الحد من عواقب الأعطال الداخلية وحماية النظام الكهربائي المحيط وفقًا لنظام الحماية المصمم.
يجب أن يتطابق تصنيف المصهر وتنسيقه مع المحول والشبكة بدلاً من اختيارهما بشكل مستقل.
التأريض الثانوي
تستخدم الدائرة الثانوية عادة ترتيب تأريض محدد لإنشاء مرجع معروف وتقليل المخاطر المرتبطة بالنقل العرضي المحتمل من الثانوي إلى الأساسي.
يجب أن تتبع طريقة التأريض الدقيقة تصميم المحول، والكود الكهربائي، وفلسفة الحماية، ومتطلبات التثبيت المحلية.
تحديد المحطة
وينبغي تحديد المحطات الأولية والثانوية بوضوح. يمكن أن تؤثر الأسلاك غير الصحيحة على قطبية القياس ووظائف الحماية وسلامة الموظفين العاملين في الدائرة الثانوية.
سلامة الربط البيني
يجب توجيه الدوائر الثانوية وحمايتها بحيث لا تتضرر بسبب الاهتزاز أو الحواف الحادة أو الحرارة أو الرطوبة أو التداخل الميكانيكي.
عزل الصيانة
يحتاج موظفو الصيانة إلى إجراء محدد بوضوح لعزل المعدات الأولية المرتبطة بها وإثبات الظروف ذات الصلة قبل العمل على الدائرة الثانوية أو المعدات المحيطة.
- تأكيد الحماية الأساسية:تحقق من المصهر أو ترتيب جهاز الحماية المحدد للمحول.
- التحقق من التأريض الثانوي:اتبع ترتيبات التأريض والربط المعتمدة.
- تحديد كل محطة:قم بمطابقة الأسلاك مع اللوحة التخطيطية ولوحة المحولات المعتمدة.
- حماية الأسلاك الثانوية:احفظ الكابلات بعيدًا عن المخاطر الميكانيكية والبيئية.
- اتبع إجراءات العزل:يجب إجراء الصيانة فقط وفقًا لإجراءات السلامة الكهربائية المحددة.
وبالتالي فإن السلامة هي مسؤولية النظام. يجب أن تدعم إجراءات إنشاء المنتج وتركيبه وحمايته وتأريضه وتوثيقه وتشغيله بعضها البعض.
ما هي التطبيقات التي تستخدم قياس الجهد الكهربائي؟
قياس الجهد مطلوب في أجزاء كثيرة من البنية التحتية الكهربائية الحديثة. يعتمد التكوين الدقيق للمحول على جهد الشبكة والبيئة المادية ومتطلبات الدقة ونظام الحماية ونوع المعدات المتصلة.
يدعم قياس الجهد والحماية والتحكم والقياس والمراقبة عبر الدوائر الواردة والصادرة.
يوفر إشارات الجهد للمحركات والمحولات والمغذيات وأنظمة الحماية والمراقبة الكهربائية.
يدعم مراقبة الجهد والحماية داخل شبكات الطاقة الشمسية وطاقة الرياح وغيرها من الشبكات المرتبطة بالجيل.
يوفر إشارات قياس لأنظمة التوزيع الكهربائية ذات الجهد المتوسط التي تخدم المنشآت الكبيرة.
يتناسب مع مجموعات الجهد المتوسط حيث يحتاج القياس وحماية التتابع إلى إشارة جهد متحكم فيها.
يوفر معلومات الجهد التناسبي للمراقبة والتحكم والمزامنة وأتمتة النظام الكهربائي.
تطبيقات المحطات الفرعية
تتطلب المحطات الفرعية في كثير من الأحيان إشارات الجهد لمرحلات الحماية والقياس وأنظمة التحكم ومراقبة المشغل. وبالتالي يمكن للمحول أن يصبح واجهة مهمة بين الشبكة الأساسية وغرفة التحكم.
المنشآت الصناعية
قد تحتوي المنشآت الصناعية الكبيرة على عدة مغذيات متوسطة الجهد تخدم المحركات والمحولات ومعدات المعالجة ولوحات التوزيع. يدعم قياس الجهد وظائف المراقبة الروتينية والحماية.
أنظمة الطاقة المتجددة
تستخدم منشآت الطاقة الشمسية وطاقة الرياح أنظمة التجميع والتحويل الكهربائية التي يمكن أن يدعم فيها قياس الجهد الحماية والمراقبة والتزامن والتحكم في الشبكة.
تطبيقات المفاتيح الكهربائية
يمكن دمج تصميمات الراتنج المصبوب المدمجة في مجموعات المفاتيح الكهربائية الداخلية حيث يجب موازنة المساحة والعزل ومقاومة التلوث وإمكانية الوصول إلى الأسلاك.
المباني التجارية
قد تستخدم المنشآت التجارية الكبيرة إمدادات واردة متوسطة الجهد وأنظمة توزيع داخلية. يمكن أن يوفر قياس جهد الجهاز معلومات لأنظمة إدارة الطاقة والحماية مع الحفاظ على الانفصال المطلوب عن الدائرة الأولية.
في كل هذه التطبيقات، يجب اختيار المحول حول الشبكة الكهربائية الفعلية وليس حول فئة منتج عامة.
ما هي أخطاء الاختيار الشائعة التي يجب تجنبها؟
تبدأ العديد من مشكلات القياس خلال مرحلة المواصفات. قد يكون للمحول الجهد الأولي الاسمي الصحيح في حين لا يزال غير مناسب لأن النسبة الثانوية أو العبء أو الدقة أو العزل أو ترتيب اللف أو بيئة التثبيت لا تتطابق مع المشروع.
- الاختيار عن طريق الجهد الأساسي فقط:كما أن الجهد الثانوي، والدقة، والعبء، وترتيب الطور، والعزل مهم أيضًا.
- تجاهل العبء الثانوي:تقوم العدادات والمرحلات والأسلاك والمحطات الطرفية بتحميل الدائرة الثانوية بشكل جماعي.
- باستخدام التكوين المتعرج الخاطئ:قد تتطلب الحماية والقياس دوائر ثانوية منفصلة.
- تجاهل النظام المحايد:يؤثر ترتيب التأريض والمرحلة على اتصال المحول المناسب.
- خلط المتطلبات الداخلية والخارجية:يجب أن تتوافق حماية البيئة مع موقع التثبيت.
- يطل على تنسيق الصمامات:يجب تنسيق الحماية الأولية مع المحولات والشبكة الكهربائية.
- تجاهل طول الأسلاك:تساهم الكابلات الثانوية في العبء الإجمالي ويجب تضمينها في الحساب.
- الاختيار بدون تخطيطي:قد لا يكشف وصف المنتج وحده عن المرحلة الكاملة وترتيب اللف.
مشكلة النسبة فقط
قد يكون لمنتجين نفس النسبة الاسمية الأولية إلى الثانوية ولكنهما يختلفان في الدقة أو العبء أو العزل أو الأبعاد المادية أو ترتيبات الاتصال.
النسبة ضرورية، ولكنها ليست كافية لإجراء مقارنة فنية كاملة.
مشكلة "نفس المنتج في كل مكان".
إن تطبيق المفاتيح الكهربائية الداخلية والمحطة الفرعية المكشوفة لهما متطلبات بيئية مختلفة إلى حد كبير. يمكن أن يؤدي استخدام تكوين عام واحد دون تقييم ظروف الموقع إلى خلق مخاطر يمكن تجنبها.
مشكلة الدائرة الثانوية غير المكتملة
يقوم المهندسون أحيانًا بتحديد المحول دون التعرف بشكل كامل على عدادات التيار ومرحلات الحماية. وهذا يمكن أن يجعل من الصعب التحقق من العبء الفعلي وشروط الدقة.
مشكلة التوثيق
يجب أن توضح الوثائق الفنية أطراف اللف والنسب ومخطط التوصيل ونوع العزل وترتيب التركيب والظروف المقدرة. يمكن أن تؤدي الوثائق غير الكاملة إلى جعل عملية التثبيت والتشغيل صعبة بلا داع.
ما الذي يجب أن تتضمنه المواصفات الفنية الاحترافية؟
يجب أن توفر المواصفات المهنية معلومات كافية للمهندسين الكهربائيين وفرق المشتريات والمصنعين والقائمين بالتركيب وموظفي التشغيل وموظفي الصيانة لفهم تكوين المحول المطلوب بالضبط.
| منطقة المواصفات | معلومات للتعريف | لماذا يهم؟ |
|---|---|---|
| النظام الأساسي | الجهد الاسمي والتردد وترتيب الطور | يحدد بيئة التشغيل الكهربائية |
| النظام الثانوي | الجهد الثانوي وترتيب اللف | يطابق العدادات والمرحلات ودوائر التحكم |
| دقة | فئة الدقة وظروف التشغيل المطبقة | يؤكد ملاءمتها للقياس أو الحماية |
| حرج | العبء الثانوي المقدر والأحمال المتصلة | يدعم الإخراج الثانوي الدقيق |
| العزل | جاف أو راتنج مصبوب أو زيت أو غاز أو أي نظام آخر | يتوافق مع الجهد والمتطلبات البيئية |
| تثبيت | داخلي أو خارجي، أبعاد التركيب، اتجاه المحطة | يضمن التوافق الجسدي |
| حماية | ترتيب الصمامات، التأريض، اتصالات التتابع | يدعم التشغيل الآمن للنظام |
| بناء | السكن، الضميمة، لف، الأساسية، الموصلات | يوفر وصفًا كاملاً للمنتج |
| اختبار | التحقق من الأداء الروتيني والقابل للتطبيق | يدعم الجودة وقبول التكليف |
ابدأ بالشبكة الكهربائية
يجب أن تحدد المواصفات أولاً النظام الكهربائي الأساسي. يتضمن ذلك الجهد والتردد وتكوين الطور وترتيب التأريض ونقطة القياس المقصودة.
تحديد كل الإخراج الثانوي
يجب أن يكون لكل ملف ثانوي غرض محدد. لا ينبغي التعامل مع ملف القياس وملف الحماية على أنهما متماثلان لمجرد أن كلاهما ينتج جهدًا منخفضًا.
تحديد العبء المتصل
يجب أن تحدد المواصفات العدادات والمرحلات ومحولات الطاقة ومعدات التحكم والكتل الطرفية وأطوال الكابلات التقريبية. يحدد العبء المتصل الكامل حالة التحميل الفعلية للملف الثانوي.
تحديد متطلبات العزل والبيئة
يجب ذكر مكان التثبيت بوضوح. يمكن أن تتطلب الأنظمة الداخلية والخارجية عزلًا مختلفًا وتغطية ومعالجة سطحية وخصائص بيئية مختلفة.
تحديد الأبعاد المادية
يمكن أن تصبح أبعاد التركيب، والمواضع الطرفية، وفتحات التثبيت، والارتفاع الإجمالي، والعرض، والعمق أمرًا بالغ الأهمية عند تثبيت المحول داخل حجرة المفاتيح الكهربائية.
تحديد مخططات الأسلاك والاتصال
يجب أن يحدد المخطط التخطيطي المتحكم فيه المحطات الأولية والمحطات الثانوية وعلاقات اللف ونقاط التأريض وترتيبات الحماية الخارجية.
تعريف التفتيش والاختبار
يجب أن يتوافق الاختبار مع نوع المحول ومتطلبات المشروع. يمكن أن تشمل الفحوصات الروتينية الأداء الكهربائي، والفحوصات المتعلقة بالعزل، والعلاقات المتعرجة، والتحقق الوظيفي.
تأكد من الجهد الأساسي والجهد الثانوي والتردد وترتيب الطور ونظام التأريض والدقة والعبء.
تأكد من الأبعاد، وموضع التركيب، واتجاه المحطة، وترتيب العلبة، والوصول إلى الخدمة.
تأكد من التعرض الداخلي أو الخارجي والرطوبة والتلوث ودرجة الحرارة والارتفاع وظروف التآكل.
تأكد من الصهر الأولي والتأريض الثانوي وتوصيلات التتابع وفلسفة الحماية المقصودة.
سير عمل الاختيار العملي
- تحديد الشبكة الأساسية:تحديد الجهد والتردد وتكوين الطور وترتيب التأريض وموقع القياس.
- تحديد المتطلبات الثانوية:حدد الجهد الثانوي وعدد اللفات والغرض من كل مخرج.
- تحديد الدقة:قم بمطابقة فئة الدقة مع متطلبات القياس أو المراقبة أو الحماية أو التحكم.
- حساب العبء:تشمل العدادات والمرحلات والأسلاك والمحطات الطرفية ومحولات الطاقة وغيرها من المعدات المتصلة.
- حدد العزل:اختر بنية مناسبة جافة أو راتنجية أو زيتية أو غازية أو أي بنية عازلة أخرى.
- التحقق من البيئة:تقييم الظروف الداخلية والخارجية والرطوبة والتلوث ودرجة الحرارة والارتفاع.
- التحقق من الحماية:تأكد من ترتيب المصهر والتأريض وتكامل دائرة الحماية.
- التحقق من اللياقة البدنية:تأكد من أبعاد التركيب وترتيب الأطراف ضمن التثبيت النهائي.
- التحقق من الوثائق:تأكد من أن الرسومات وبيانات اللوحة ومخطط الأسلاك والمواصفات الفنية تصف نفس التكوين.
يخلق هذا النهج مسارًا تقنيًا أكثر وضوحًا بدءًا من تصميم النظام وحتى اختيار المنتج. كما أنه يقلل من احتمال أن تصبح التفاصيل الصغيرة ظاهريًا، مثل العبء أو موقع المحطة الطرفية، مشكلة أثناء التثبيت.
ما الذي يجب على المشترين طلبه قبل الموافقة؟
- رسم الأبعاد:تأكد من الأبعاد الإجمالية ونقاط التثبيت والمحطات الطرفية ومساحة التثبيت المتاحة.
- مخطط الأسلاك:التحقق من العلاقات الطرفية الأولية والثانوية ونقاط التأريض.
- معلومات اللوحة:تأكد من نسبة الجهد والتردد والدقة والخصائص المقدرة الأخرى.
- وصف العزل:تأكد من البناء العازل وبيئة التثبيت المقصودة.
- معلومات الاختبار:قم بتأكيد الاختبارات الروتينية أو الأداء المعمول بها للتكوين المحدد.
الأسئلة المتداولة
ما هو محول الجهد المستخدم؟
إنه يقلل الجهد الأساسي العالي إلى جهد ثانوي متناسب مناسب للقياس والقياس والحماية والمراقبة والتحكم. كما يوفر أيضًا فصلًا كهربائيًا بين دائرة الجهد العالي والمعدات الثانوية.
ما الفرق بين محول الجهد ومحول الطاقة؟
تم تصميم محول الطاقة في المقام الأول لنقل الطاقة الكهربائية بين الدوائر، في حين تم تصميم محول جهد الجهاز لتوفير إشارة جهد متناسبة للقياس والحماية. إن ناتجها الثانوي مخصص للأجهزة المتصلة ومعدات التحكم بدلاً من نقل الطاقة بالجملة.
كيف يعمل التصميم الكهرومغناطيسي؟
يستخدم التصميم الكهرومغناطيسي اللفات الأولية والثانوية المقترنة من خلال قلب مغناطيسي. ينشئ الجهد الأولي تدفقًا مغناطيسيًا، والذي يستحث جهدًا متناسبًا في الملف الثانوي.
ماذا تعني نسبة التحول؟
تصف نسبة التحويل العلاقة التناسبية بين الجهد الأولي والثانوي. إنه يسمح بتمثيل جهد النظام العالي بجهد ثانوي أقل يمكن معالجته بالعدادات والمرحلات.
لماذا تعتبر فئة الدقة مهمة؟
تحدد فئة الدقة خطأ القياس المسموح به في ظل ظروف محددة. يمكن أن يكون لتطبيقات القياس والمراقبة والحماية متطلبات مختلفة، لذا يجب أن تتطابق الفئة المحددة مع الوظيفة المقصودة.
ما هو العبء في الدائرة الثانوية؟
العبء هو الحمل المتصل باللف الثانوي. ويشمل أجهزة مثل العدادات ومرحلات الحماية ومحولات الطاقة والمحطات الطرفية وكابلات التوصيل. يمكن أن يؤثر العبء الإجمالي على الأداء الثانوي والدقة.
لماذا يمكن أن يحتوي المحول على ملفات ثانوية متعددة؟
يمكن أن تسمح اللفات الثانوية المتعددة لدوائر منفصلة بأداء وظائف مختلفة. على سبيل المثال، يمكن أن يخدم أحد الملفات القياس بينما يدعم الآخر الحماية أو تطبيقًا محددًا آخر.
ما هو الفرق بين البناء من النوع الجاف والراتنج المصبوب؟
كلاهما يتجنب العزل السائل التقليدي، ولكن بناء الراتنج المصبوب يستخدم راتنجات الايبوكسي لتغليف المكونات المحددة. يمكن أن يؤدي ذلك إلى إنشاء هيكل مغلق ومستقر ميكانيكيًا مع مقاومة مفيدة للرطوبة والتلوث في التطبيقات الداخلية المناسبة.
متى يكون التكوين الخارجي مطلوبًا؟
يتم استخدام التكوين الخارجي عند تركيب المحول في مكان مكشوف مثل محطة فرعية خارجية. يجب أن يأخذ التصميم في الاعتبار المطر والرطوبة ودورة درجة الحرارة والتلوث والتعرض للأشعة فوق البنفسجية وظروف الموقع الأخرى.
هل يمكن استخدام نفس المحول في الداخل والخارج؟
ليس بالضرورة. قد تبدو التصنيفات الكهربائية متشابهة، ولكن يمكن أن تختلف متطلبات العلبة والعزل وحماية السطح والمقاومة البيئية ومتطلبات التثبيت بشكل كبير بين التركيبات الداخلية والخارجية.
ما هو محول الجهد بالسعة؟
يستخدم محول الجهد السعوي تقسيم الجهد السعوي مع قسم المحول للحصول على إشارة جهد متدرجة. يمكن استخدامه في تطبيقات قياس وحماية الجهد العالي المناسبة وقد يدعم أيضًا وظائف اتصال معينة اعتمادًا على التصميم.
ما هو محول الجهد الالكتروني؟
يستخدم محول الجهد الإلكتروني أو المستشعر عنصر الاستشعار وتحويل الإشارة الإلكترونية لتوفير خرج متناسب. يجب أن تتناول مواصفاتها تكنولوجيا الاستشعار، وواجهة الإخراج، والدقة، ومتطلبات الطاقة، والظروف البيئية، وتوافق المعدات النهائية.
كيف يدعم محول الجهد حماية التتابع؟
إنه يوفر إشارة جهد متدرجة لمرحلات الحماية. اعتمادًا على نظام الحماية، يمكن للمرحل استخدام تلك الإشارة لوظائف مثل الجهد الزائد أو الجهد المنخفض أو منطق الاتجاه أو المزامنة أو حسابات الحماية الأخرى الخاصة بالتطبيق.
لماذا يعد التأريض الثانوي مهمًا؟
ينشئ ترتيب التأريض الثانوي المحدد مرجعًا كهربائيًا خاضعًا للرقابة ويدعم سلامة الدائرة الثانوية. يجب أن تتبع طريقة التأريض الدقيقة تصميم المعدات والمتطلبات الكهربائية المعمول بها.
لماذا قد يتم تضمين الصمامات ذات الجهد العالي؟
يمكن أن يوفر المصهر حماية من الجانب الأساسي للمحول ويساعد في الحد من عواقب بعض الأخطاء الداخلية. يجب أن يكون تصنيفها وتنسيقها متطابقين مع المحول والشبكة الكهربائية المحيطة.
ما هي البيانات الفنية التي يجب التحقق منها قبل الطلب؟
تتضمن المعلومات المهمة الجهد الأساسي، والجهد الثانوي، والتردد، وتكوين الطور، وترتيب التأريض، وفئة الدقة، والعبء، وتكوين الملف، ونوع العزل، وموقع التثبيت، والأبعاد، وترتيب الأطراف، ومتطلبات الحماية، ومتطلبات الاختبار المعمول بها.
هل يمكن تخصيص محول الجهد لمشروع مفاتيح كهربائية محدد؟
يمكن أن تتضمن التكوينات الخاصة بالمشروع نسبة الجهد، وترتيب اللف الثانوي، وأبعاد التركيب، وتكوين الطرف، وبناء العزل، وتكامل الصمامات، وغيرها من المتطلبات الفنية المحددة. يجب التحكم في التصميمات المخصصة من خلال الرسومات والمواصفات الفنية المعتمدة.
لماذا يجب تحديد المحول والمرحل أو العداد معًا؟
يقوم الجهاز الثانوي بإنشاء جزء من العبء الفعلي للمحول ويحدد خصائص الإشارة المطلوبة. يساعد تنسيق المحول مع جهاز القياس أو المرحل المتصل على ضمان أن تكون النسبة والدقة والعبء وظروف الأسلاك مناسبة لسلسلة القياس الكاملة.
كيف يمكن لقياس الجهد الأفضل أن يعزز حماية نظام الطاقة؟
تعد معلومات الجهد الموثوقة أحد أسس الحماية والتحكم الكهربائي الحديث. يحتاج المشغلون إلى معرفة ما يحدث في الشبكة الأساسية، وتحتاج أجهزة القياس إلى إشارات قياس مستقرة، وتحتاج مرحلات الحماية إلى مدخلات كهربائية يمكن الاعتماد عليها عند اتخاذ قرارات بشأن الظروف غير الطبيعية.
تعمل تقنية محولات الأجهزة على إنشاء الجسر بين تلك المتطلبات والنظام الكهربائي عالي الجهد. من خلال توفير إشارة ثانوية متناسبة وفصل كهربائي، تسمح المعدات لأجهزة القياس والحماية بالعمل بجهد يمكن التحكم فيه مع البقاء متصلة وظيفيًا بالشبكة الأساسية.
يجب أن تبدأ عملية الاختيار بالتطبيق الفعلي. يجب تحديد الجهد الأساسي، والجهد الثانوي، والتردد، وتكوين الطور، وترتيب التأريض، والدقة، والعبء، وعدد اللفات، والعزل، وبيئة التثبيت، والحماية، والأبعاد المادية قبل الانتهاء من المنتج.
اختيار التكنولوجيا مهم أيضا. تظل الأنظمة الكهرومغناطيسية قابلة للتطبيق على نطاق واسع لقياس الجهد المتوسط وحمايته. يمكن أن توفر التصميمات السعوية حلولاً مناسبة لبعض التطبيقات ذات الجهد العالي، في حين يمكن لتقنيات الاستشعار الإلكترونية أن تدعم البنى الكهربائية الرقمية بشكل متزايد.
ينبغي النظر في الظروف البيئية والميكانيكية بنفس القدر من العناية. قد تعمل المعدات الداخلية في بيئة مجموعة المفاتيح الكهربائية الخاضعة للرقابة، بينما يجب أن تتعامل الوحدات الخارجية مع الطقس والتلوث وتغير درجات الحرارة والتعرض للأشعة فوق البنفسجية.
بالنسبة للمصنعين وفرق المشروع، فإن التوثيق الدقيق لا يقل أهمية عن الأجهزة نفسها. تسمح رسومات الأبعاد، ومخططات اللف، ومعلومات لوحة الاسم، وتحديد الطرف، وتفاصيل العزل، ومعلومات الاختبار، وتعليمات التثبيت بدمج المحول بشكل صحيح في النظام الكهربائي النهائي.
في نهاية المطاف، المحدد بشكل صحيحمحول الجهدهو أكثر من مجرد عنصر القياس. إنها واجهة بين شبكة الطاقة الأساسية وأنظمة القياس والحماية والمراقبة والتحكم التي تجعل البنية التحتية الكهربائية الحديثة قابلة للملاحظة والإدارة.
هل تحتاج إلى حل لقياس الجهد الكهربائي لنظام الطاقة لديك؟
تعاليدعم حلول قياس الجهد الخاصة بالتطبيقات والتي تغطي التكوينات الداخلية والخارجية، وترتيبات اللف، وأنظمة العزل، ومتطلبات الحماية، والمواصفات الفنية المخصصة. لمتطلبات المشروع والمناقشات الفنية،اتصل بنا.
