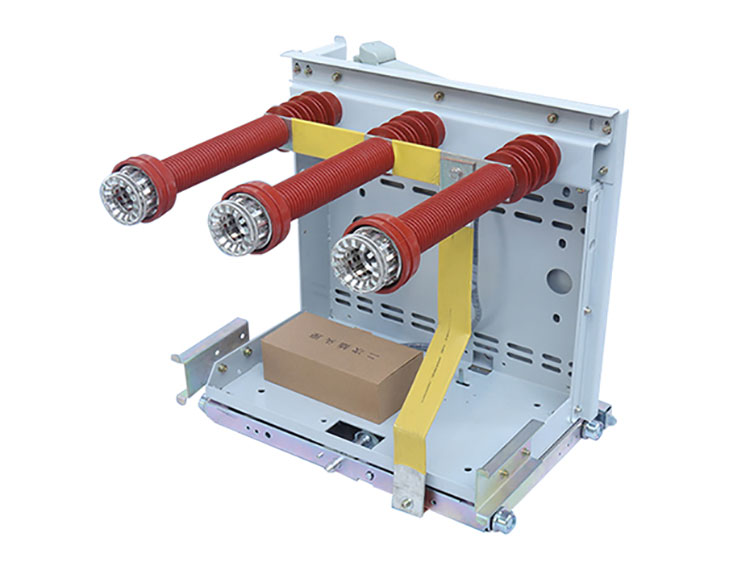

تعال، الشركة المصنعة والموردة في الصين، توفر الجودةقواطع دوائر فراغية خارجية، الذي يقاطع تيارات الصدع باستخدام غرفة إطفاء القوس الفراغي وآلية التشغيل الزنبركية أو الكهرومغناطيسية. مع الهيكل المدمج، والانقطاع السريع للقوس، والقدرة على التكيف البيئي القوي، يتم تركيب هذه القواطع على نطاق واسع في الشبكات الكهربائية الخارجية بجهد مقدر يتراوح عادةً من 5kV إلى 40.5kV.
تم تصميم قاطع الدائرة الفراغية الخارجي للتركيب في بيئات توزيع الطاقة في الهواء الطلق. يستخدم قاطعًا مفرغًا كوسيط لإطفاء القوس الكهربائي ويعمل من خلال آلية زنبركية أو كهرومغناطيسية لفتح وإغلاق الدائرة الكهربائية.
عند حدوث خطأ، تنفصل نقاط الاتصال داخل حجرة التفريغ ويتشكل قوس كهربائي. نظرًا لأن البيئة تحت فراغ عالٍ، ينطفئ القوس بسرعة وينقطع التيار بأمان. تُستخدم هذه القواطع بشكل شائع في المحطات الفرعية الخارجية وأنظمة التوزيع المثبتة على الأعمدة والبنية التحتية للشبكة.
عملية انقواطع دوائر فراغية خارجيةيتضمن بشكل أساسي جزأين: قاطع الفراغ وآلية التشغيل.
انقطاع قوس الفراغ
عند فتح الكسارة، يتشكل قوس بين جهات الاتصال المنفصلة. في الحجرة المفرغة، يتبدد القوس بسرعة بسبب عدم وجود جزيئات غاز تقريبًا لدعمه.
آلية تخزين الطاقة
تقوم آلية الزنبرك بتخزين الطاقة الميكانيكية وإطلاقها أثناء التشغيل، مما يدفع جهات الاتصال إلى التحرك بسرعة ومقاطعة التيار.
وقت التشغيل السريع
وقت الفتح النموذجي هو ≥45 مللي ثانية، مما يسمح للقاطع بعزل الأخطاء قبل أن ينتشر تلف المعدات عبر النظام.
عادةً ما يتبع أحد المصانع الصينية المحترفة التي تنتج معدات قواطع دوائر الفراغ الخارجية المؤشرات الفنية القياسية المستخدمة في شبكات التوزيع.
الجهد المقنن
تشمل المستويات الشائعة 12 كيلو فولت، و24 كيلو فولت، و40.5 كيلو فولت.
التصنيف الحالي
يتراوح التيار المقنن النموذجي من 630 أمبير إلى 1600 أمبير، اعتمادًا على سعة النظام.
ماس كهربائى كسر التيار
تدعم معظم القواطع قدرة المقاطعة من 20 كيلو أمبير إلى 31.5 كيلو أمبير.
الظروف البيئية
تعمل المعدات الخارجية عمومًا في درجة حرارة من -40 درجة مئوية إلى +40 درجة مئوية، وهي مصممة بحيث تكون مقاومة للتلوث في البيئات الملوثة.
الحياة الميكانيكية
يصل العمر الميكانيكي للعديد من القواطع إلى 10000 عملية أو أكثر.
يساعد التثبيت الصحيح على ضمان التشغيل المستقر لقاطع الدائرة الفراغية الخارجي في الميدان.
هيكل التركيب
يتم تثبيت الكسارة على إطار فولاذي مخصص أو هيكل عمود، وعادة ما يتم تركيبها على ارتفاع 4 أمتار أو أعلى.
تجميع المكونات
يتم تثبيت المكونات بشكل تسلسلي: الإطار الهيكلي ← عازل العمود ← قاطع الفراغ ← توصيلات قضيب التوصيل.
توصيل كهربائي
يجب أن تتبع تباعد خطوط الإخراج ومسافة القطب معايير التصميم، ويجب حماية التوصيلات الطرفية باستخدام شحم مضاد للتآكل.
1. إطفاء القوس السريع
تسمح تقنية انقطاع الفراغ بقمع القوس السريع وتقليل خطر تلف المعدات.
2. تصميم متوافق بيئيًا
لا حاجة إلى زيت عازل أو غاز SF6، مما يساعد على تجنب التسرب أو الانبعاثات.
3. متطلبات صيانة منخفضة
تعمل غرفة التفريغ المختومة على تقليل تآكل نقاط الاتصال الداخلية وتقليل الخدمة الروتينية.
4. هيكل مدمج وخفيف الوزن
بالمقارنة مع قواطع دوائر الزيت التقليدية، فإن الهيكل أصغر وأسهل في النقل والتركيب.
5. التكيف مع الظروف الخارجية
تساعد المواد العازلة المركبة مثل مطاط السيليكون أو راتنجات الإيبوكسي على مقاومة وميض التلوث والأشعة فوق البنفسجية وتغيرات درجات الحرارة.
