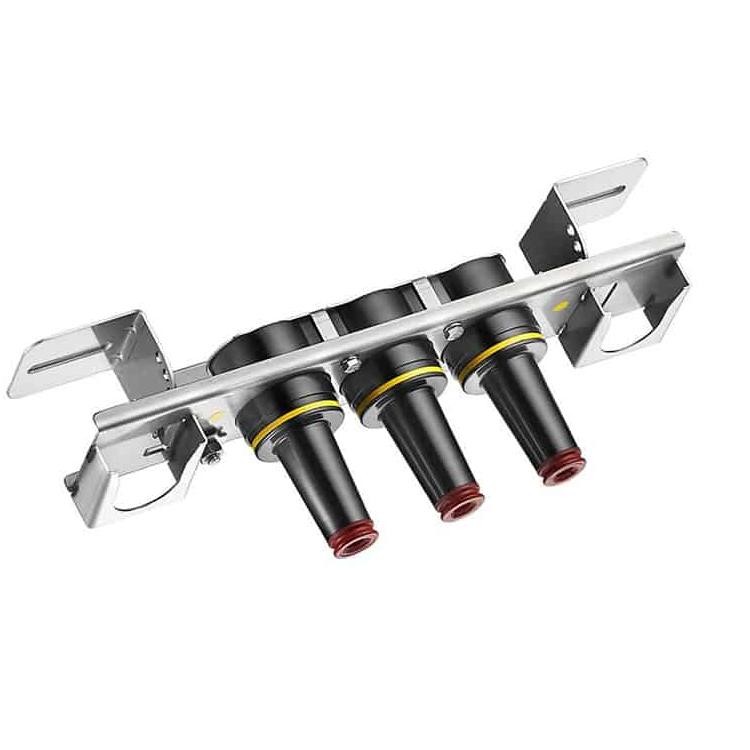

وصلة كسر التحميل 15 كيلو فولت 200 أمبير

يتميز مصنع Comewill 15KV 200A Loadbreak Junction بمسار حمل تيار نحاسي بالكامل، مما يضمن أداءً موثوقًا ومتسقًا بغض النظر عن الظروف.
إنه يفي تمامًا بمتطلبات معيار IEEE 386، وهو قابل للتبديل تمامًا مع منتجات المنافسين ومكونات التزاوج الأخرى التي تتوافق أيضًا مع معيار IEEE 386. عند تركيبه مع أجزاء مطابقة، توفر وصلة كسر التحميل هذه اتصالاً محميًا بالكامل، وهو مثالي لتطبيقات كسر التحميل.

ما هو وصلة كسر التحميل 15KV 200A؟

إن وصلة Loadbreak Junction بقدرة 15 كيلو فولت 200 أمبير عبارة عن جهاز توصيل كبل متوسط ​​الجهد يستخدم في أنظمة توزيع الطاقة لتوصيل الكابلات تحت الأرض بجهد 15 كيلو فولت وتفرعها وتقسيمها بأمان مع السماح بتشغيل كسر التحميل (التبديل المباشر). يتضمن عادةً واجهات 200A متعددة (مثل 2 أو 3 أو 4 طرق) يتم ربطها داخليًا معًا، مما يتيح تكوينات مرنة للحلقة أو النقر أو الوصل. تم تصميمه وفقًا لمعيار IEEE 386، وهو يضمن التشغيل المحمي والآمن والموثوق بالكامل في المحولات المثبتة على الوسادة، ومجموعات المفاتيح الكهربائية، وتطبيقات الخزائن تحت الأرض.

اختبارات الإنتاج

تم إجراء الاختبارات وفقًا لمعيار IEEE/ANSI 386.
الحد الأدنى لمستوى جهد كورونا – 11 كيلو فولت
تحمل التيار المتردد لمدة دقيقة واحدة – 34 كيلو فولت

الاختبارات التي تم إجراؤها وفقًا لمتطلبات عملية التصنيع Chardon:
التفتيش المادي
تشريح دوري
التحليل الدوري بالأشعة السينية

تقييمات الجهد
فئة الجهد 15 كيلو فولت
الأعلى. مرحلة التقييم إلى المرحلة 14.4 كيلو فولت
الأعلى. مرحلة التقييم إلى الأرض 8.3 كيلو فولت
تيار متردد 1 دقيقة يتحمل 34 كيلو فولت
تيار مستمر 15 دقيقة يتحمل 53 كيلو فولت
BIL وكامل الموجة 95 كيلو فولت
الحد الأدنى لمستوى جهد كورونا 11 كيلو فولت
التقييمات الحالية
مستمر: 200 أمبير
التبديل: 10 عمليات عند 200 أمبير عند 14.4 كيلو فولت
إغلاق الخطأ: 10,000 أمبير rms متناظر عند 14.4 كيلو فولت لمدة 0.17 ثانية بعد 10 عمليات تحويل ناجحة متتالية
وقت قصير:
• 10000 أمبير متناظرة لمدة 0.17 ثانية
• 3,500 أمبير جذر متوسط ​​المربع متناظرة لمدة 3.0 ثانية

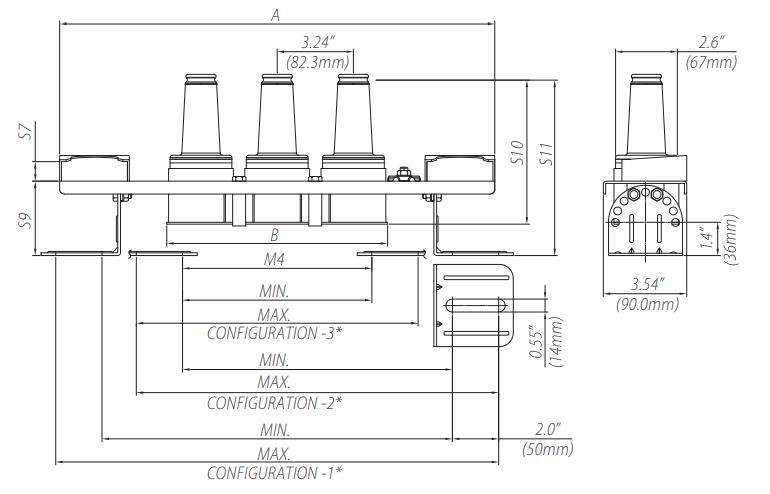

تقاطع مع معلومات الأبعاد القوس

خطوات عملية كسر التحميل

1. قم بتثبيت المشبك بشكل آمن على العين الساحبة.
2. لا تستخدم أي قوة سحب - فقط قم بتحريك الموصل قليلاً في اتجاه عقارب الساعة لكسر الاحتكاك السطحي بين الكوع والجلبة.
3. اسحب الموصل مباشرة خارج الجلبة بحركة سريعة وثابتة. تأكد من إبقاء الموصل بعيدًا عن أي مستوى أرضي.
4. ضع الموصل على الجهاز الملحق المناسب، مع اتباع تعليمات التشغيل الخاصة بهذا الملحق.
5. استخدم عصا المشبك لوضع غطاء واقي معزول (مع سلك تصريف متصل بأرضية النظام) على أي جلبة نشطة مكشوفة.

التعليمات

ما هي الوظيفة الرئيسية لوصلة التحميل 15KV 200A؟
يتم استخدامه لتقسيم الكابلات ذات الجهد المتوسط ​​أو حلقاتها أو النقر عليها أو لصقها مع السماح بالتبديل الآمن لكسر التحميل في أنظمة التوزيع النشطة.
هل هو متوافق مع العلامات التجارية الأخرى؟
نعم، فهو يتوافق تمامًا مع IEEE Standard 386™، مما يضمن إمكانية التبادل الكامل مع أنظمة الموصلات المعزولة الأخرى المتوافقة والقابلة للفصل.
هل يمكن استخدامه في المنشآت تحت الأرض؟
قطعاً. لقد تم تصميمه خصيصًا للمعدات المثبتة على الوسادة وتطبيقات القبو تحت الأرض حيث تكون قيود الرطوبة والغبار والمساحة شائعة.
ما هي ميزات السلامة التي توفرها وصلة Loadbreak Junction 15KV 200A؟
إنه يوفر عزل EPDM محمي بالكامل، وتشغيل متحكم فيه لكسر التحميل، وقدرة عالية على تحمل النبضات، وأداء مستقر لانقطاع القوس من أجل التبديل الآمن.
