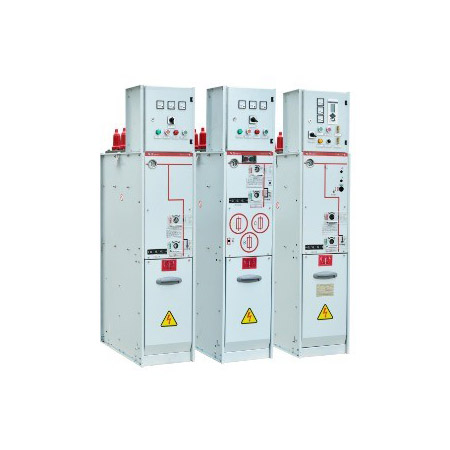

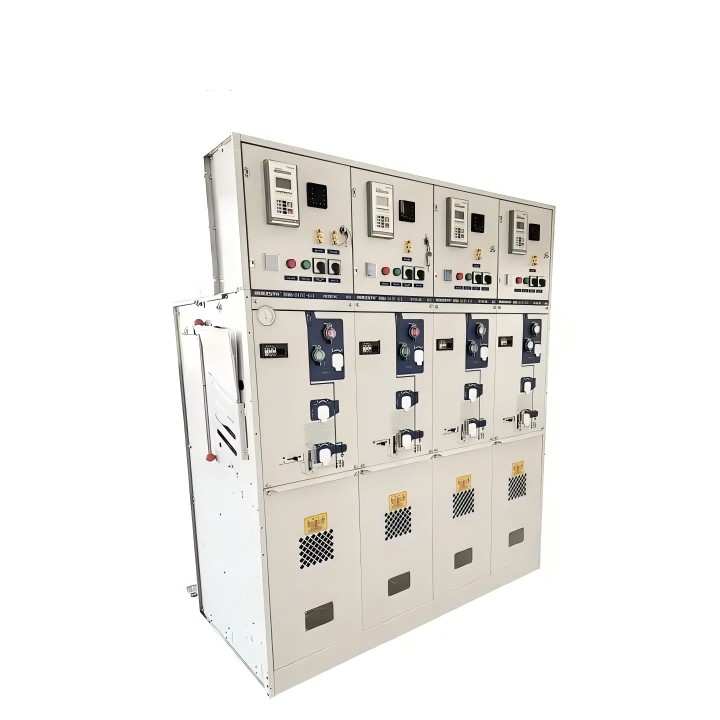

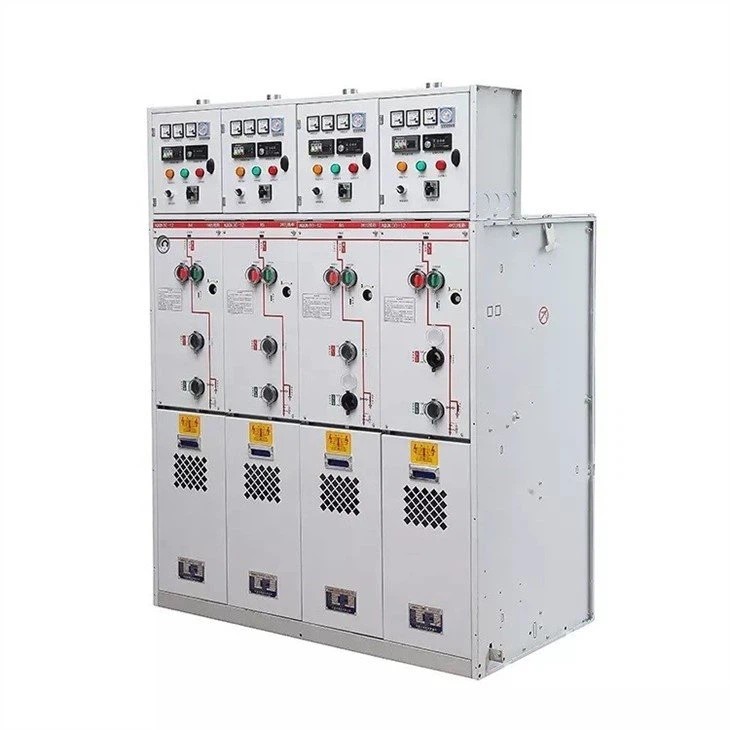

هل تبحث عن وحدة رئيسية حلقية 24 كيلو فولت ذات جودة عالية، مجموعة المفاتيح الكهربائية المعزولة بالغاز SF6؟ يقدم مصنع Comewill حل RMU معياري ومتعدد الاستخدامات. مع جهد مقدر يصل إلى 24 كيلو فولت ومعدلات تسرب أقل من 0.25‰، فإن مجموعة المفاتيح الكهربائية الخاصة بنا تدمج قواطع الدائرة الفراغية/SF6 ومفاتيح التحميل ذات 3 محطات.
تقنية اللحام بالليزر الروبوتي: على عكس اللحام اليدوي المعرض للشقوق المجهرية، فإن "الأكياس الهوائية" SF6 (خزانات الغاز) لدينا محكمة الغلق باستخدام الروبوتات الدقيقة. وهذا يضمن معدل تسرب يبلغ .250.25‰ سنويًا، وهو ما يتجاوز المتطلبات القياسية بشكل كبير.
عمر كهربائي طويل: تحميل المفاتيح: يصل إلى مستوى E3، أعلى درجة لعمليات التبديل المتكررة.
قواطع الدائرة: تصل إلى مستوى E2، مما يضمن أداءً قويًا لكسر الدائرة القصيرة دون استبدال جهات الاتصال بشكل متكرر.
المرونة البيئية: مع تصنيف IP67، تتم حماية المكونات الأساسية ذات الجهد العالي بشكل كامل ضد الغبار والغمر المؤقت في الماء، مما يجعل الوحدة الرئيسية الحلقية المعزولة بالغاز SF6 بالوحدة الرئيسية بجهد 24 كيلو فولت مثالية للمناطق الساحلية الرطبة أو المنشآت الصناعية المتربة.
السلامة التشغيلية: يتم تحديد حد أقصى لضغط الغاز عند 1.4 بار، ويضمن تصميم مفتاح الحمل ثلاثي المحطات تحديد موضع واضح "مغلق-مفتوح-الأرضي"، ويتم التحقق من صحته بالكامل من خلال تقارير اختبار النوع.
* الوحدة الرئيسية لحلقة العزل SF6
*مفاتيح توزيع الجهد المتوسط الداخلية
*الجهد المقدر: 3.3 كيلو فولت، 6 كيلو فولت، 10 كيلو فولت، 11 كيلو فولت، 12.5 كيلو فولت، 13.8 كيلو فولت، 15 كيلو فولت، 17 كيلو فولت، 22 كيلو فولت، 24 كيلو فولت، 33 كيلو فولت، 36 كيلو فولت، 40.5 كيلو فولت.
* الوقوف على الأرض
* معدل التسرب السنوي .250.25‰ في السنة
*ضغط غاز SF6 عند 20 درجة مئوية هو 0.4 بار (الضغط النسبي)
*قياسي: IEC، ANSI، GB
| الجهد المقنن | كيلو فولت | 12 | 17,5 | 24 | 36 |
| تردد الطاقة يتحمل الجهد | كيلو فولت | 281) | 38 | 50 | 70 |
| دفعة تحمل الجهد | كيلو فولت | 95 | 95 | 125 | 170 |
| تصنيف التيار العادي | A | 630 | 630 | 630 | 630 |
| كسر القدرات: |
|
|
|
|
|
| - الحمل النشط | A | 630 | 630 | 630 | 630 |
| - حلقة مغلقة | A | 650 | 650 | 650 | 630 |
| – شحن كابل خارج التحميل | A | 140 | 140 | 140 | 20 |
| - خطأ الأرض | A | 205 | 160 | 160 | 60 |
| - شحن كابل العطل الأرضي | A | 117 | 91 | 91 | 35 |
| صنع القدرة | كا | 62.5 | 52.5 | 52.5 | 50 |
| وقت قصير الحالي 3 ثانية. | كا | 25 | 21 | 21 | 20 |
| عدد العمليات الميكانيكية | 1000 إغلاق / فتح يدوي | ||||
| مفتاح التأريض | |||||
| الجهد المقنن | كيلو فولت | 12 | 17,5 | 24 | 36 |
| تردد الطاقة يتحمل الجهد | كيلو فولت | 281) | 38 | 50 | 70 |
| دفعة تحمل الجهد | كيلو فولت | 95 | 95 | 125 | 170 |
| صنع القدرة | كا | 62.5 | 50 | 50 | 50 |
| وقت قصير الحالي 3 ثانية. | كا | 25 | 21 | 21 | 20 |
| عدد العمليات الميكانيكية | 1000 إغلاق / فتح يدوي | ||||
متوفر بتردد طاقة 42 كيلو فولت يتحمل الجهد
| تبديل فاصل | |||||
| الجهد المقنن | كيلو فولت | 12 | 17,5 | 24 | 36 |
| تردد الطاقة يتحمل الجهد | كيلو فولت | 282) | 38 | 50 | 70 |
| دفعة تحمل الجهد | كيلو فولت | 95 | 95 | 125 | 170 |
| تصنيف التيار العادي | A | 200 | 200 | 200 | 630 |
| كسر القدرات: |
|
|
|
|
|
| – محول خارج التحميل | A | 20 | 20 | 20 | 630 |
| صنع القدرة | كا | 1) | 1) | 1) | 50 |
| عدد العمليات الميكانيكية | 1000 إغلاق / فتح يدوي | ||||
| مفتاح التأريض | |||||
| الجهد المقنن | كيلو فولت | 12 | 17,5 | 24 | 36 |
| تردد الطاقة يتحمل الجهد | كيلو فولت | 282) | 38 | 50 | 70 |
| دفعة تحمل الجهد | كيلو فولت | 95 | 95 | 125 | 170 |
| صنع القدرة | كا | 12.5 | 12.5 | 12.5 | 50 |
| وقت قصير الحالي 1 ثانية. | كا | 5 | 5 | 5 | 20 |
| عدد العمليات الميكانيكية | 1000 إغلاق / فتح يدوي | ||||
1) محدود بواسطة وصلات منصهرة عالية الجهد
2) متوفر بتردد طاقة 42 كيلو فولت يتحمل الجهد الكهربي
| تبديل فاصل | |||||
| الجهد المقنن | كيلو فولت | 12 | 17,5 | 24 | 36 |
| تردد الطاقة يتحمل الجهد | كيلو فولت | 281) | 38 | 50 | 70 |
| دفعة تحمل الجهد | كيلو فولت | 95 | 95 | 125 | 170 |
| تصنيف التيار العادي | A | 200/6302) | |||
| كسر القدرات: |
|
|
|
|
|
| - تيار كسر الدائرة القصيرة | كا | 21 | 16 | 16 | 20 |
| صنع القدرة | كا | 52.5 | 40 | 40 | 50 |
| وقت قصير الحالي 3 ثانية. 3) | كا | 21 | 16 | 16 | 20 |
| عدد العمليات الميكانيكية | 2000 إغلاق / فتح يدوي | ||||
| تسلسل العملية | يا – 3 دقيقة – ثاني أكسيد الكربون – 3 دقيقة – ثاني أكسيد الكربون | ||||
| مفتاح التأريض في اتجاه مجرى النهر | |||||
| الجهد المقنن | كيلو فولت | 12 | 17,5 | 24 | 36 |
| تردد الطاقة يتحمل الجهد | كيلو فولت | 281) | 38 | 50 | 70 |
| دفعة تحمل الجهد | كيلو فولت | 95 | 95 | 125 | 170 |
| صنع القدرة | كا | 52.5 | 40 | 40 | 50 |
| وقت قصير الحالي 3 ثانية. | كا | 21 | 16 | 16 | 20 |
| عدد العمليات الميكانيكية | 1000 إغلاق / فتح يدوي | ||||
1) متوفر بتردد طاقة 42 كيلو فولت يتحمل الجهد الكهربي
2) تعتمد على نوع البطانة المستخدمة
3) الواجهة أ - 12,5 كيلو أمبير/1 ثانية، الواجهة ب - 16 كيلو أمبير/1 ثانية
Q1: ما هو الحد الأقصى للجهد المقنن لسلسلة RMU الخاصة بك؟
ج: في حين أن نموذجنا الرئيسي هو وحدة 24 كيلو فولت، فإن مجموعتنا تغطي 3.3 كيلو فولت حتى 40.5 كيلو فولت لتلبية متطلبات الشبكة الدولية المختلفة.
س2: هل يمكنني الاختيار بين قواطع الدائرة الفراغية وSF6؟
ج: نعم. في خزانة "V" الخاصة بنا، نقدم كلا الخيارين. غالبًا ما يتم تفضيل قواطع الفراغ نظرًا لقلة صيانتها، بينما تتوفر قواطع SF6 بناءً على الأحمال المحددة والاحتياجات البيئية.
س3: كيف تتأكد من بقاء ضغط الغاز آمنًا؟
ج: نستخدم ضغطًا نسبيًا قدره 0.4 بار (عند 20 درجة مئوية) وحد أقصى يبلغ 1.4 بار. تشتمل كل وحدة على مقياس ضغط مع وصلات مساعدة للمراقبة عن بعد والإنذارات.
س 4: هل المعدات مناسبة للبيئات الخارجية القاسية؟
ج: نعم. في حين أن وحدة RMU عبارة عن تصميم داخلي، فإن خزان SF6 الأساسي حاصل على تصنيف IP67. عندما يتم وضعها في كشك خارجي مناسب (محطة فرعية مدمجة)، فإنها تزدهر في المناطق ذات الرطوبة العالية أو التلوث العالي.
