قواطع الدائرة الفراغية (VCBs)أصبحت المعيار الذهبي لحماية الجهد المتوسط، مما يوفر انقراض سريع للقوس الكهربائي، وانبعاثات غازات دفيئة صفرية، والحد الأدنى من الصيانة. يجيب هذا الدليل الشامل على الأسئلة المهمة: كيف تعمل VCBs؟ ما هي مكوناتها الأساسية؟ كيف يمكن مقارنتها بموصلات الفراغ؟ ولماذا هي التكنولوجيا المفضلة للمرافق والصناعة والطاقة المتجددة؟ مع رؤى من الشركة المصنعة الرائدةتعال، تزود هذه المقالة المهندسين والمشترين بالمعرفة اللازمة لتحديد VCB المناسب لتطبيقاتهم.
تكمن فعالية قاطع الدائرة المفرغة في استخدامه للفراغ العالي - أحد أفضل العوازل الكهربائية المعروفة - لإطفاء الأقواس. عندما تنفصل وصلات VCB، يتم إخماد القوس الذي يتشكل بسرعة بسبب عدم وجود جزيئات غاز تقريبًا لدعم البلازما. وينتج عن ذلك وقت انقطاع أقل من نصف دورة لشكل موجة التيار المتردد، مما يقلل من طاقة الأعطال ويحمي المعدات النهائية. بالإضافة إلى ذلك، تتفوق VCBs من الناحية البيئية على قواطع SF₆، لأنها لا تنبعث منها غازات دفيئة، مما يجعلها تقنية رئيسية لشبكات الطاقة المستدامة.
عملية أVCBيمكن تقسيمها إلى سلسلة من الخطوات السريعة والدقيقة:
تحدث هذه العملية برمتها في أجزاء من الثانية، مما يجعل VCBs سريعة وموثوقة بشكل استثنائي لكل من تبديل تيار الحمل والخطأ.
إن VCB عالي الجودة عبارة عن مجموعة من عدة مكونات مهمة:
في حين أن كلاهما يستخدم قاطعات فراغية، فإن VCBs وموصلات الفراغ تخدم أغراضًا مختلفة. يوضح الجدول أدناه الاختلافات الرئيسية.
| ميزة | قاطع الدائرة الفراغية (VCB) | موصل فراغ |
|---|---|---|
| الدور الأساسي | الحماية ضد التيارات الخاطئة (الدوائر القصيرة) والتبديل غير المتكرر. | التبديل التشغيلي المتكرر للأحمال مثل المحركات والسخانات. |
| نطاق الجهد | 3 كيلو فولت إلى 36 كيلو فولت (حتى 40.5 كيلو فولت للنماذج المتخصصة). | ما يصل إلى 15 كيلو فولت، عادةً من 200 أمبير إلى 630 أمبير. |
| الأحمال النموذجية | المحولات، المولدات، المكثفات، المحركات الكبيرة، مغذيات التوزيع. | المحركات والإضاءة ودوائر التدفئة والمعدات التي يتم تبديلها بشكل متكرر. |
| تبديل التردد | نادر (الحماية والعزلة). | متكررة جدًا (آلاف العمليات). |
| تصنيف ماس كهربائى | عالية (20 كيلو أمبير إلى 50 كيلو أمبير نموذجي). | أقل (حتى 10 كيلو أمبير). |
توفر قواطع الدائرة الفراغية مجموعة رائعة من المزايا التي تجعلها الخيار المفضل لتطبيقات الجهد المتوسط:
تتوفر VCBs في العديد من التكوينات لتناسب البيئات والاحتياجات التشغيلية المختلفة.

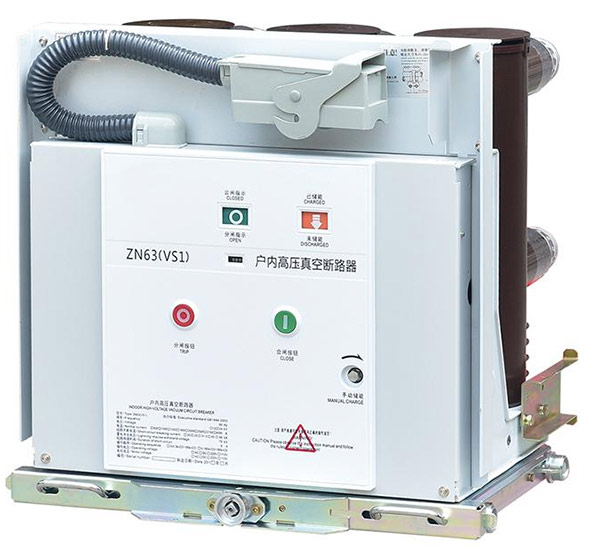

وحدات مدمجة مصممة للتركيب في لوحات المفاتيح الكهربائية داخل المصانع والمباني التجارية والمحطات الفرعية الداخلية. تشمل الأمثلة الأنواع الثابتة والقابلة للسحب VS1-12 المستخدمة على نطاق واسع.
نماذج مقاومة للطقس مصممة للمحطات الفرعية وشبكات النقل، قادرة على تحمل المطر والرياح ودرجات الحرارة القصوى.
تعد VCBs ضرورية عبر مجموعة واسعة من الصناعات والبنية التحتية:
ج1: الفرق الأساسي هو وسط التبريد القوسي، حيث تستخدم VCBs الفراغ، بينما تستخدم قواطع SF₆ الغاز المضغوط. تعد مركبات VCB أكثر صداقة للبيئة (لا توجد انبعاثات غازات دفيئة)، وتتمتع باستعادة أسرع للعزل الكهربائي، وتتطلب صيانة أقل لتطبيقات الجهد المتوسط.
ج2: قاطع التفريغ محكم الغلق مدى الحياة، ويدوم عادةً من 10 إلى 20 عامًا في الظروف العادية. غالبًا ما يتجاوز العمر الميكانيكي لآلية التشغيل 30000 عملية.
ج3: نعم، ولكن يوصى باستخدام مكثفات VCB المتخصصة مع التبديل المتحكم فيه لتقليل الضربات المسبقة وتيارات التدفق وإعادة الضربات، مما يضمن طول عمر التلامس واستقرار النظام.
ج4: تركز الصيانة الروتينية على آلية التشغيل والتوصيلات الكهربائية ودوائر التحكم، وليس على قاطع التفريغ نفسه. تشمل المهام النموذجية الفحص البصري، وقياس مقاومة التلامس، واختبارات التشغيل الميكانيكية كل 3-5 سنوات.
ج5: بالتأكيد. تم تصميم VCBs الخارجية خصيصًا بمغلفات مقاومة للطقس وعوازل عالية الجودة وعلاجات مضادة للتآكل لتحمل الظروف البيئية القاسية.
تعتبر قواطع الدائرة الفراغية هي الفائز الواضح لتوزيع الطاقة الحديثة ذات الجهد المتوسط، حيث تجمع بين الأداء المتفوق والمسؤولية البيئية والموثوقية على المدى الطويل. مع استمرار الصناعة في التخلص التدريجي من SF₆، من المتوقع أن يرتفع الطلب على VCBs عالي الجودة. يعد اختيار شركة مصنعة موثوقة أمرًا بالغ الأهمية لضمان توفير أداء وأمان متسقين للمعدات الخاصة بك.
تعال، أحد المصانع والموردين الرائدين في الصين، يقدم مجموعة شاملة من VCBs الداخلية والخارجية والمتخصصة. تم تصميم منتجاتنا بدقة واختبارها بدقة، وهي متاحة لكل من طلبات المخزون ومشاريع البيع بالجملة المخصصة. باختيار Comewill، ستستفيد من أسعار المصنع المباشرة والخبرة الفنية ودعم العملاء سريع الاستجابة.
