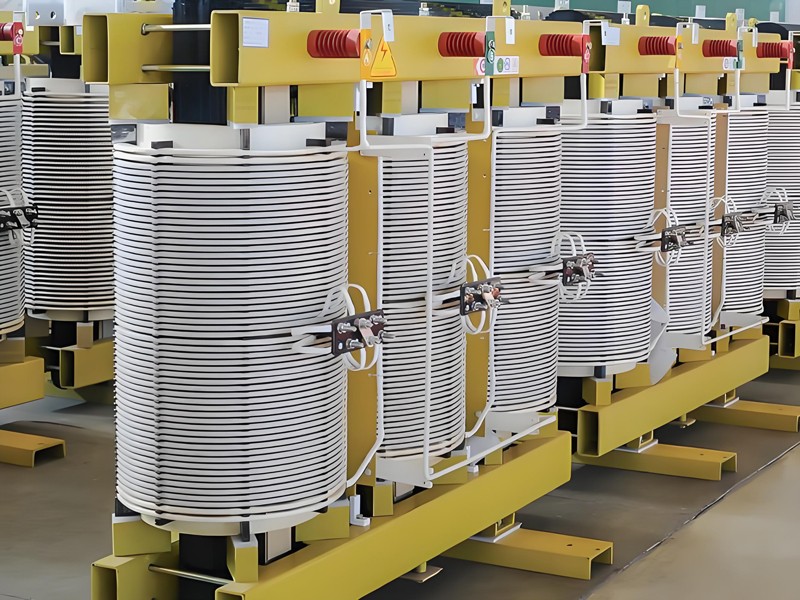

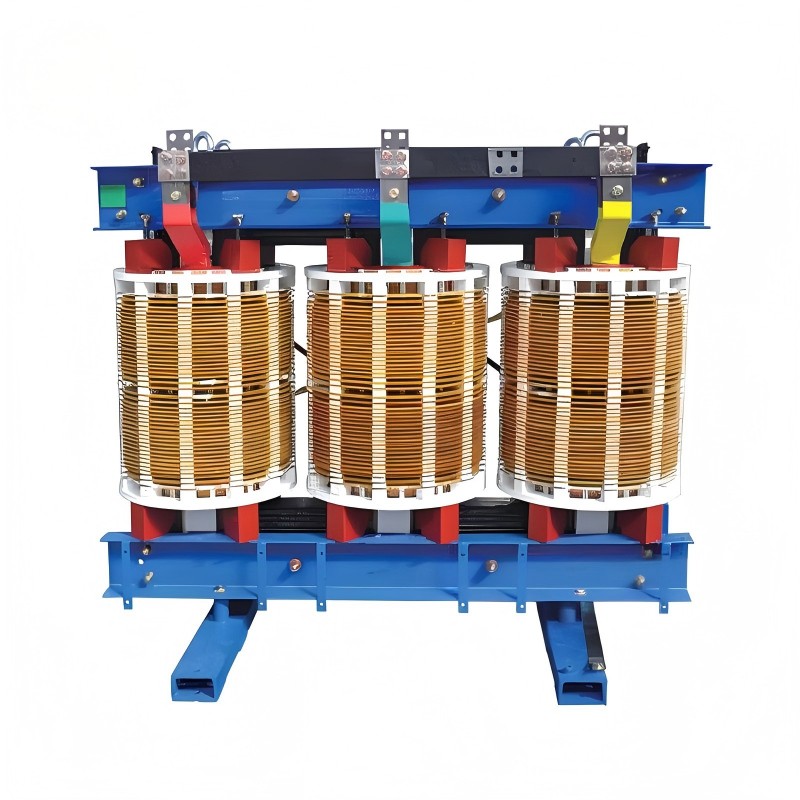

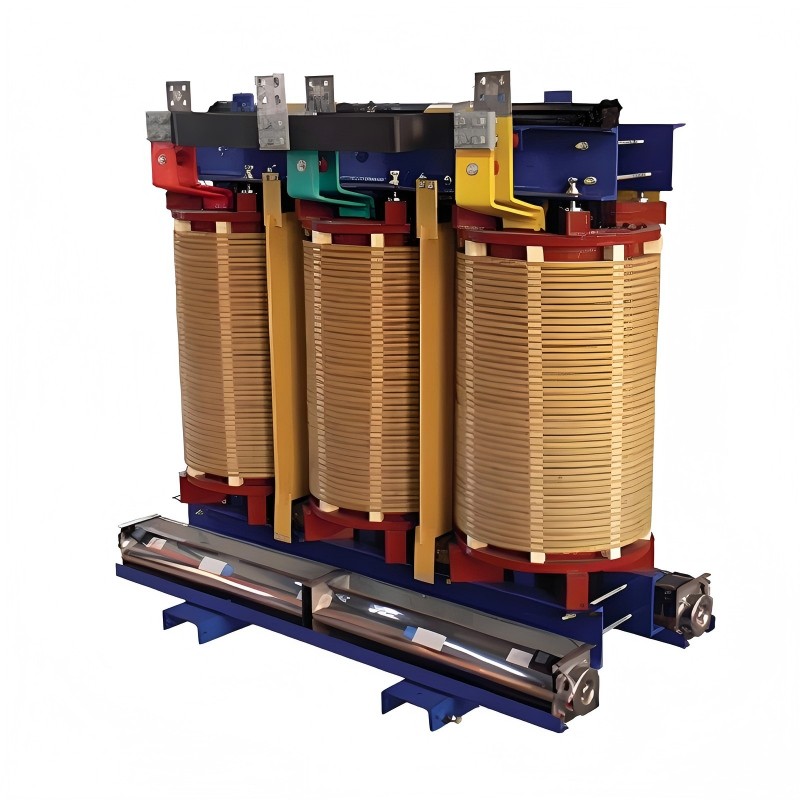

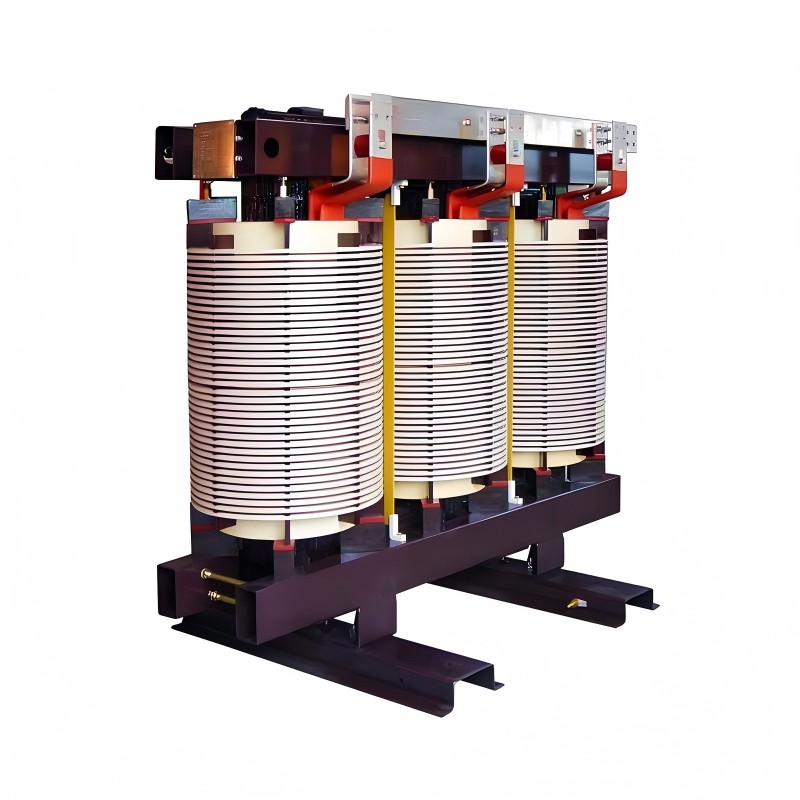

يعد محول النوع الجاف غير المغلف ثلاثي الطور من سلسلة SGB من مصنع Comewill حلاً للمستخدمين الذين يسعون إلى شراء محولات من النوع الجاف للتطبيقات الصناعية والتجارية. تم تصميم هذا المحول باستخدام عزل متطور وتحسين الدائرة المغناطيسية والبناء المعياري، ويوفر أمانًا وكفاءة عالية وقدرة على التكيف البيئي.
إن محولات النوع الجاف غير المغلف ثلاثية الطور من سلسلة SGB عبارة عن محولات من النوع الجاف غير مغلف تستخدم تقنية التشريب بالضغط الفراغي المتقدمة (VPI) بدلاً من صب الراتنج التقليدي. وهي مصممة خصيصا ل:
تحويل الطاقة من الجهد المتوسط إلى الجهد المنخفض (10-35 كيلو فولت / 0.4 كيلو فولت)
المنشآت الداخلية وشبه الخارجية
التطبيقات التي تتطلب درجة عالية من السلامة من الحرائق ومقاومة الرطوبة
تدمج المحولات الجافة غير المغلفة ثلاثية الطور من سلسلة SGB العديد من التقنيات المتقدمة لضمان التشغيل الموثوق والفعال:
1. التصميم الأساسي المغناطيسي المتقدم
فولاذ سيليكون مصفح عالي النفاذية
هيكل اللفة المتدرج يقلل من فقدان القلب
يمنع بشكل فعال التشوه التوافقي الثالث
2. نظام عزل عالي الأداء
نظام عزل مزدوج (فئة H + NOMEX®)
مقاومة حرارية ممتازة وقوة عازلة
مقاومة للتآكل الكيميائي والرطوبة

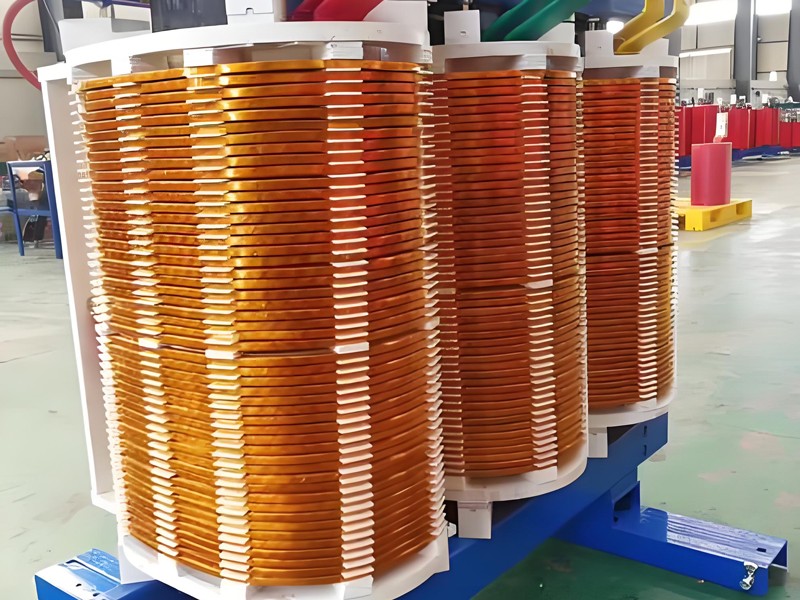

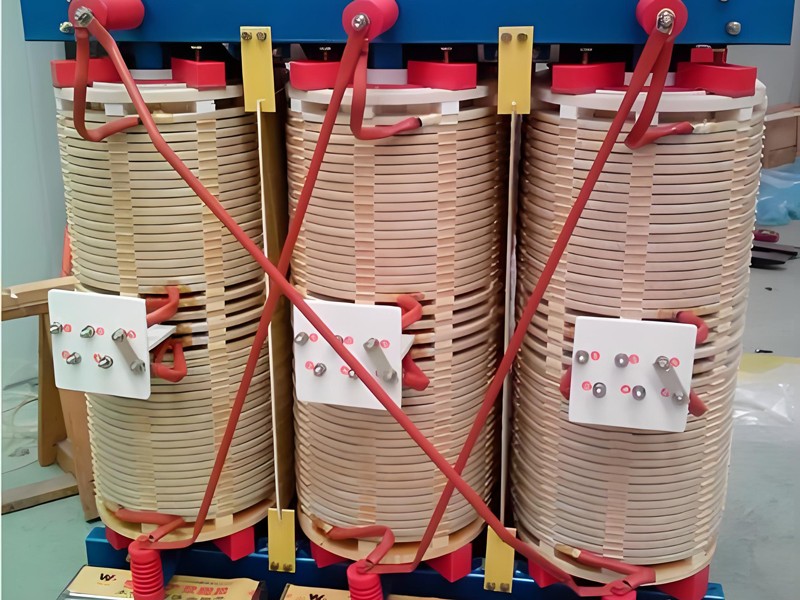

3. هيكل اللف الأمثل
الجهد العالي: هيكل كعكة الطبقات
الجهد المنخفض: لف احباط لتوزيع التيار بشكل موحد
تعزيز مقاومة ماس كهربائى والقوة الميكانيكية
4. الإدارة الحرارية الفعالة
تصميم التهوية المفتوحة يحسن كفاءة التبريد
المواد منخفضة الخسارة تقلل من توليد الحرارة
تشغيل مستقر حتى في بيئات الرطوبة التي تزيد عن 95%
5. عملية التصنيع VPI
التشريب بالضغط الفراغي الثانوي
قدرة قوية على مقاومة الرطوبة والتلوث
تفريغ جزئي منخفض للغاية، وعمر خدمة ممتد
6. السلامة وحماية البيئة
تصميم غير قابل للاشتعال ومقاوم للانفجار
مواد قابلة لإعادة التدوير بالكامل
يلبي المعايير البيئية الدولية
| القدرة المقدرة (كيلو فولت أمبير) | الجهد المقنن | مجموعة المتجهات | خسارة عدم التحميل (W) | فقدان الحمل (ث) | عدم التحميل الحالي (٪) | مقاومة الجهد (٪) | ||||||||||
| الجهد العالي (كيلو فولت) | نطاق التنصت (٪) | الجهد المنخفض (كيلو فولت) | 11 # | 12 # | 13,14# | 18 # | ||||||||||
| 10 # | 11 # | 12 # | 13 # | 14 # | 18 # | 120 درجة مئوية | 120 درجة مئوية | 120 درجة مئوية | 145 درجة مئوية | |||||||
| 100 | 6 6.3 6.6 10 10.5 11 | ±5 أو ±2X2.5 | 0.4 | Dyn11 أو Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
المنصات البحرية والبيئات البحرية
مصانع الكيماويات والبتروكيماويات
المباني التجارية الشاهقة ومراكز البيانات
المطارات والمستشفيات وأنظمة النقل بالسكك الحديدية
مرافق التصنيع الصناعية
المناطق الرطبة أو ذات درجات الحرارة المرتفعة (المناخات الاستوائية)
يجعل الهيكل المعياري والمفتوح صيانة محولات النوع الجاف غير المغلف ثلاثية الطور من سلسلة SGB بسيطة وفعالة من حيث التكلفة:
التفتيش المنتظم
التحقق من تراكم الغبار وقنوات التهوية النظيفة
فحص الاتصالات للارتخاء أو ارتفاع درجة الحرارة
المراقبة البيئية
ضمان التهوية المناسبة وتجنب التلوث المفرط
الحفاظ على الرطوبة ضمن الحدود الموصى بها عندما يكون ذلك ممكنا
الاختبار الكهربائي
قياس مقاومة العزل بشكل دوري
مراقبة ظروف الحمل وارتفاع درجة الحرارة
الصيانة الوقائية
اللفات النظيفة والأسطح الأساسية
فحص علامات التآكل أو تدهور العزل
