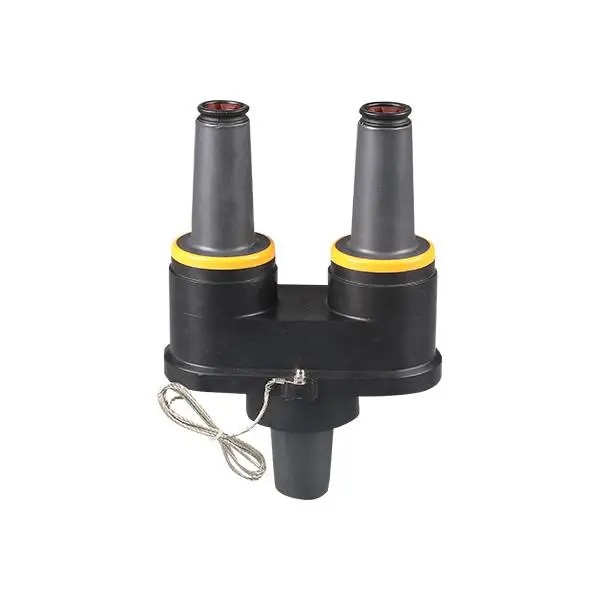

24KV 200A إدراج تغذية للتدوير

قم بشراء ملحق تغذية قابل للدوران 24KV 200A من Comewill، الشركة المصنعة والموردة الموثوقة في الصين لملحقات الكابلات ذات الجهد المتوسط. مُصمم لأنظمة التوزيع بجهد 24 كيلو فولت، يتيح ملحق التغذية القابل للتدوير هذا تكوين جلبة مزدوجة من بئر جلبة واحدة، مما يسمح بسهولة تحويل المحولات الشعاعية إلى أنظمة التغذية من خلال إضافة حماية مانعة الصواعق. من خلال تركيب السقاطة التي تحد من عزم الدوران الحاصلة على براءة اختراع، وعزل EPDM، والتصميم الغاطس المحمي بالكامل، تقدم Comewill حلولًا عالية الجودة، بالجملة، ومخصصة، ومتوفرة لتوزيع الطاقة تحت الأرض بشكل آمن وفعال.

تعريف المنتج

يُعد ملحق التغذية الدوارة بقدرة 24 كيلو فولت و200 أمبير بمثابة ملحق لكسر التحميل يتم تثبيته في بئر جلبة عالمية على معدات مثل المحولات المثبتة على الوسادة أو مجموعة المفاتيح الكهربائية. فهو ينشئ واجهتين لكسر التحميل بقدرة 200 أمبير، مما يسمح للمهندسين بتوصيل كابلات متعددة، أو تثبيت مانعات الصواعق، أو تحويل أنظمة التغذية الشعاعية إلى تكوينات عبر التغذية.

الميزات التقنية الأساسية

1. تصميم التغذية بواجهة مزدوجة

يسمح الإدخال بواجهتين لكسر التحميل من جلبة واحدة، مما يجعل من السهل تحويل محولات التغذية الشعاعية إلى محولات تغذية من خلال أو إضافة سلسلة حماية مانعة الصواعق. وهذا يحسن بشكل كبير مرونة الشبكة.

2. آلية السقاطة للحد من عزم الدوران الحاصلة على براءة اختراع

يمنع تصميم السقاطة المدمج الذي يحد من عزم الدوران القائمين على التثبيت من الإفراط في تشديد مسامير بئر الجلبة عن طريق الخطأ. عند الوصول إلى عزم الدوران الصحيح، تصدر الآلية نقرة مسموعة، مما يضمن التثبيت الدقيق والآمن مع تقليل مخاطر تلف المعدات.

3. تحديد المواقع للتدوير 360 درجة

بعد التثبيت، يمكن تدوير الإدخال 360 درجة كاملة، مما يسمح للمهندسين بوضع الموصلات وفقًا لمتطلبات توجيه الكابل. تعمل هذه الميزة على تبسيط التثبيت في حجرات المحولات المحصورة.

4. عزل EPDM عالي الجودة

تم تشكيل المنتج من مطاط EPDM العازل وشبه الموصل المعالج بالكبريت، مما يوفر عزلًا كهربائيًا ممتازًا، والتحكم في الإجهاد، والختم البيئي. عند استخدامه مع المكونات المطابقة، فإنه يشكل نظام اتصال محمي بالكامل وقابل للغمر.

5. مؤشر التثبيت البصري

توفر حلقة مؤشر المزلاج الصفراء الموجودة حول طوق الجلبة تأكيدًا واضحًا للتثبيت. عندما يتم تغطية الحلقة بالكامل بواسطة موصل الكوع، يكون الاتصال آمنًا. إذا كانت مرئية، هناك حاجة إلى التعديلات. وهذا يحسن دقة التثبيت والسلامة.

تثبيت

لا توجد حاجة لأي أدوات خاصة للتثبيت الصحيح للإدراج. يتم ببساطة وضع الملحق المنظف والمشحم في بئر الجلبة ويتم تدويره في اتجاه عقارب الساعة. عندما يتم تحرير السقاطة التي تحدد عزم الدوران، مما يؤدي إلى نقرة مسموعة، سيتم تثبيت الإدخال بشكل صحيح وإحكام ربطه بعزم الدوران الصحيح. يسمح الدوران المستمر في اتجاه عقارب الساعة بتحديد موضع كامل بزاوية 360 درجة لتلبية متطلبات التطبيق. لإزالة الحشوة غير النشطة، قم ببساطة بتدويرها في اتجاه عكس اتجاه عقارب الساعة.

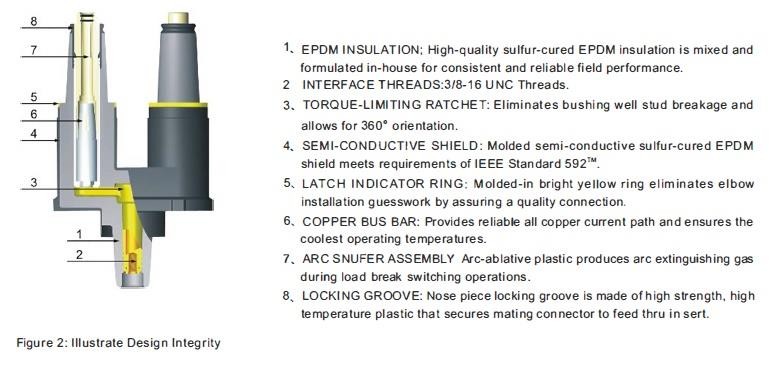

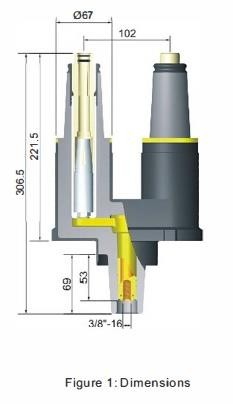

الوصف والأبعاد

التعليمات

 1. ما هو استخدام مدخل التغذية القابل للدوران 24KV 200A؟

يتم استخدامه في أنظمة التوزيع ذات الجهد المتوسط ​​لإنشاء واجهتين لكسر التحميل بقدرة 200 أمبير من بئر جلبة واحدة، مما يسمح بتوصيلات الكابلات، وتحويل تغذية المحولات، وتركيب مانع الصواعق.

2. أين يتم تركيب هذا المنتج بشكل شائع؟

يتم تثبيته عادةً في المحولات المثبتة على اللوحة، والمفاتيح الكهربائية تحت الأرض، وخزائن توزيع الطاقة داخل شبكات الكابلات تحت الأرض.

3. ما هي الموصلات المتوافقة مع هذا الإدخال؟

يعمل الملحق مع موصلات كوع كسر التحميل 200 أمبير، ومانعات ارتفاع الكوع، وآبار جلبة المعدات بنفس تصنيف الجهد الكهربي.

4. هل يدعم الإدخال الاستخدام تحت الأرض؟

نعم. مع عزل EPDM وتصميم غاطس محمي بالكامل، فإنه يعمل بشكل موثوق في البيئات تحت الأرض أو في الهواء الطلق.

5. ما هي ميزة التصميم القابل للتدوير؟

يسمح الوضع القابل للدوران بزاوية 360 درجة بتوجيه الكابلات بشكل مرن، مما يجعل التثبيت أسهل في مساحات المحولات أو المفاتيح الكهربائية المحدودة.

6. إلى ماذا تشير حلقة المؤشر الصفراء؟

إذا كانت الحلقة الصفراء مغطاة بالكامل، فهذا يعني أن موصل الكوع تم تركيبه بشكل صحيح. إذا كان لا يزال مرئيًا، فهذا يعني أن الاتصال يحتاج إلى تعديل.
