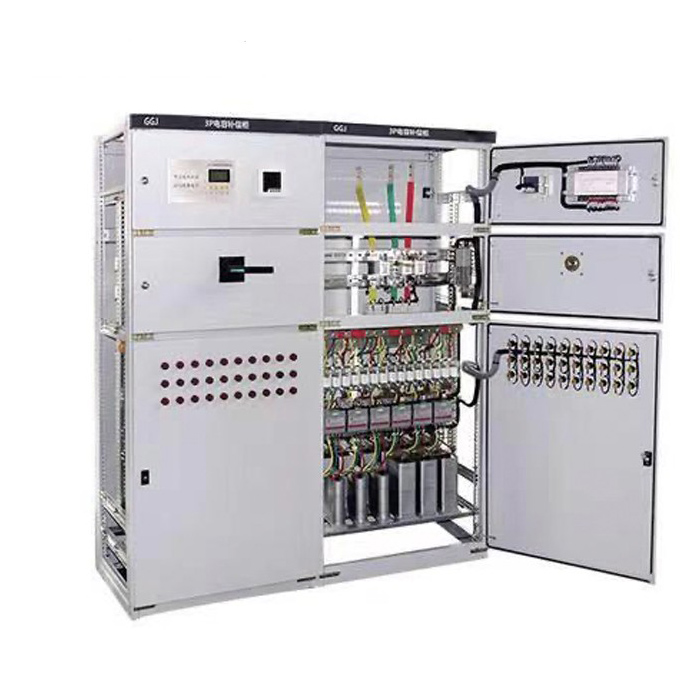

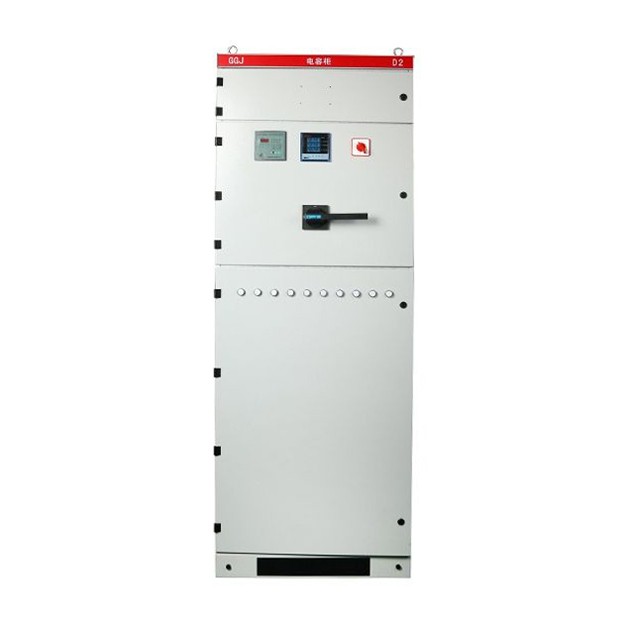

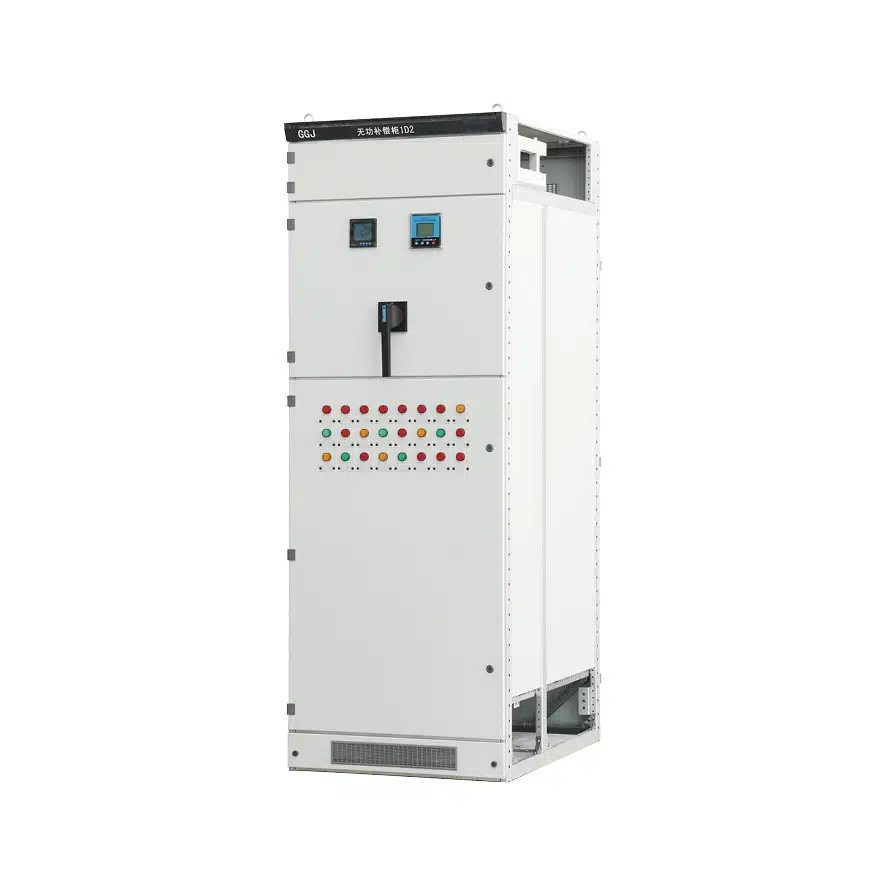

كشركة مصنعة محترفة في الصين، يود مصنع Comewill أن يوفر لك مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGJ ذات الجودة العالية، والتي تعزز عامل الطاقة بشكل فعال، وتقلل من فقدان الطاقة التفاعلية، وتعزز جودة مصدر الطاقة. يتم التحكم فيه عن طريق وحدة تحكم ذكية، فهو يوفر وظائف كاملة وأداء موثوق به مع تعويض تلقائي، قادر على رفع عامل الطاقة إلى أعلى من 0.9.
توفر مجموعة المفاتيح الكهربائية المجمعة ذات الجهد المنخفض GGJ عرضًا في الوقت الفعلي لعامل طاقة الشبكة، مما يغطي كلا من النطاقات المتأخرة (0.00-0.99) والنطاقات الرائدة (0.00-0.99). إنه يأتي مزودًا بوظائف حماية شاملة ضد الجهد الزائد، والتوافقيات المفرطة، والتعويض الزائد، وأخطاء النظام، وفقدان الطور، والحمل الزائد، والمزيد. فهو يحتفظ بالمعلمات المحددة حتى أثناء انقطاع التيار الكهربائي، ويستأنف التشغيل تلقائيًا بمجرد استقرار الشبكة - دون الحاجة إلى موظفين في الموقع.
استنادًا إلى توازن حمل الشبكة، تدعم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGJ التعويض المرحلي أو أوضاع التعويض المختلط. بفضل القدرة القوية على مقاومة التداخل، فإنه يتحمل نبضات تداخل ذات سعة 2000 فولت مباشرة من الشبكة، وهو ما يتجاوز معايير الصناعة الوطنية.
في كل ساعة، يقوم الجهاز بقياس وتسجيل الجهد ثلاثي الطور، والتيار، والتردد، والطاقة النشطة، والطاقة التفاعلية، وعامل الطاقة، والطاقة النشطة، والطاقة التفاعلية عند جانب الجهد المنخفض للمحول، بالإضافة إلى إجمالي معدلات تشويه الجهد/التيار والمحتوى التوافقي من الثاني إلى الخامس والعشرين. وهو مجهز بواجهات RS-232 وRS-485، مما يتيح نسخ البيانات عبر أجهزة الكمبيوتر المحمولة.
من خلال الاتصال عن بعد، فإنه يحقق قراءة العدادات اللاسلكية، واختبار الجهاز، وتكوين المعلمات، والوصول إلى البيانات المسجلة والوقت الحقيقي. تدعم وظيفة تحليل البيانات المضمنة المعالجة والإحصائيات والاستعلام عن بيانات الحمل التشغيلي. يقوم بتقييم جودة مصدر الطاقة بشكل شامل عن طريق حساب معدل تأهيل الجهد، ومعدل التحميل، ومعدل الموثوقية، ومعدل الحمل الأقصى. يمكن للمستخدمين التحقق من عامل الطاقة، والطاقة النشطة، والطاقة التفاعلية لفترات زمنية مختلفة، وإنشاء منحنيات لجهد الطور، والتيار، وعامل الطاقة، وما إلى ذلك، وطباعة التحليل الشامل والتقارير الإحصائية.
IEC439:《معدات التحكم والمفاتيح الكهربائية ذات الجهد المنخفض》
GB7251:《مجموعة المفاتيح الكهربائية ذات الجهد المنخفض》
1. يجب ألا تتجاوز درجة حرارة الهواء المحيط +40 درجة مئوية أو أقل من -5 درجة مئوية، ولا يمكن أن يتجاوز متوسط درجة الحرارة على مدار 24 ساعة +35 درجة مئوية. إذا تم تجاوز حدود درجة الحرارة هذه، فستحتاج إلى تقليل قدرة الجهاز على التشغيل بناءً على الظروف الفعلية.
2. تم تصميم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGJ للاستخدام الداخلي فقط، ويجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.
3. عندما تصل درجة الحرارة القصوى إلى +40 درجة مئوية، يجب أن تظل الرطوبة النسبية للهواء المحيط أقل من 50%. في درجات الحرارة المنخفضة، تكون الرطوبة المرتفعة مقبولة - على سبيل المثال، 90% عند +20 درجة مئوية. يجب عليك أيضًا مراعاة التكثيف العرضي الذي قد يتشكل بسبب تقلبات درجات الحرارة.
4. أثناء التثبيت، لا يمكن أن يكون ميل الجهاز من المستوى الرأسي أكثر من 5 درجات، ويجب أن يكون صف الخزانات بأكمله مستويًا نسبيًا. من المهم تركيب الجهاز في مكان خالٍ من الاهتزازات والصدمات الشديدة، حيث لن تتعرض المكونات الكهربائية للتآكل الزائد.
| عرض الخزانة (أ) | عمق الخزانة (ب) | تباعد ثقب التركيب (أ) | تباعد فتحة التركيب (ب) |
| 800 | 500 | 685 | 385 |
| 600 | 800 | 485 | 685 |
| 600 | 1000 | 485 | 885 |
| 800 | 800 | 685 | 685 |
| 800 | 1000 | 685 | 885 |
| 1000 | 800 | 885 | 685 |
| 1000 | 1000 | 885 | 885 |
| غرض | حدود | |
| تصنيف الجهد العزل (V) | 660 | |
| تصنيف جهد التشغيل (V) | 380/660 | |
| الجهد المقدر للدائرة المساعدة (V) | تكييف | 220/380 |
| العاصمة | 110/220 | |
| تردد التشغيل (هرتز) | 50- 60 | |
| التصنيف الحالي (أ) | شريط الحافلات الأفقي | <3150 |
| شريط الحافلات العمودي | 630/800 | |
| تصنيف وقت قصير الصمود الحالي | خط الوسط (كا/1 ثانية) | 50 |
| شريط الناقل (كيلو أمبير/1 ثانية) | 30 | |
| تصنيف الذروة الحالية (كا / 0.1 ثانية) | 105/50 | |
| قدرة كسر الوحدة الوظيفية (kA) | 50 (القيمة الفعالة) | |
| درجة حماية مجلس الوزراء | IP40 | |
| شريط الحافلة | نظام ثلاث مراحل من أربع أسلاك، نظام من ثلاث مراحل من خمس أسلاك | |
| وضع التشغيل | في الموقع والمسافة وتلقائي | |
1. لاعتبارات الشراء: تأتي مجموعة المفاتيح الكهربائية المركبة ذات الجهد المنخفض GGJ من شركة Welcome (Wenzhou) Electric Co., Ltd. مع فتحات تهوية متعددة في الجزء العلوي والسفلي من الخزانة. يخلق هذا التصميم تدفقًا طبيعيًا للهواء من الأسفل إلى الأعلى داخل الخزانة المغلقة، مما يعالج بشكل فعال تحديات تبديد الحرارة من أجل تشغيل موثوق.
2. يشكل باب أداة المفاتيح الكهربائية - المجهز بمكونات كهربائية - وأجزاء التثبيت الداخلية دائرة حماية تأريض كاملة، مما يضمن استمرارية التأريض المتسقة في جميع الأوقات.
3. نقوم بوضع قضبان التوصيل الرئيسية في الجزء الخلفي العلوي من الخزانة، مقترنة بمشابك قضبان التوصيل من نوع AMJ المصنوعة من مواد البوليستر DMC/SMC عالية القوة غير المشبعة. توفر هذه المشابك قوة ميكانيكية استثنائية وأداء عزل، بينما يعمل الغطاء العلوي للخزانة القابل للإزالة على تسهيل عملية التجميع وتعديل قضبان التوصيل الرئيسية في الموقع.
4. تتميز الخزانة بطلاء مسحوق إلكتروستاتيكي من أجل التصاق قوي، وجميع المكونات الداخلية تخضع لعلاجات الجلفنة والتخميل. وهذا يعزز قدرات "المقاومة الثلاثة" لمجموعة المفاتيح الكهربائية: مقاومة الرطوبة، ومقاومة الغبار، ومقاومة التآكل، مما يطيل عمر الخدمة في بيئات متنوعة.
5. لتناسب احتياجات المشاريع المختلفة، تدعم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGJ خيارات دخول الكابلات المتعددة - الإدخال العلوي، الإدخال السفلي، والإدخال الخلفي - مما يوفر تركيبًا مرنًا لمشاريع الشراء.

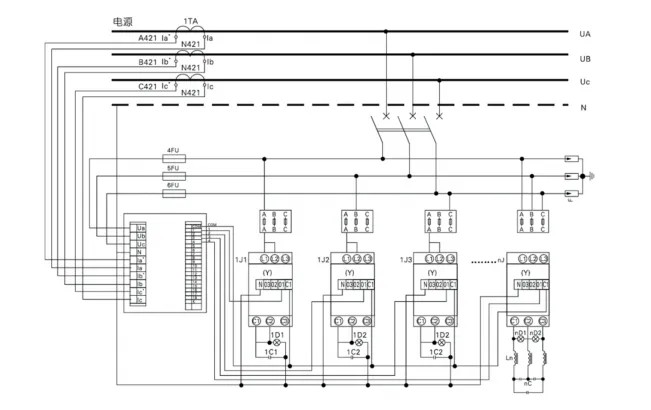

◇ مخطط الدائرة الرئيسية.
◇ قدرة التعويض وطريقة التعويض؛
◇ إذا لم يكن مطابقًا لظروف التشغيل العادية للمنتج، فيجب تحديده مسبقًا.
