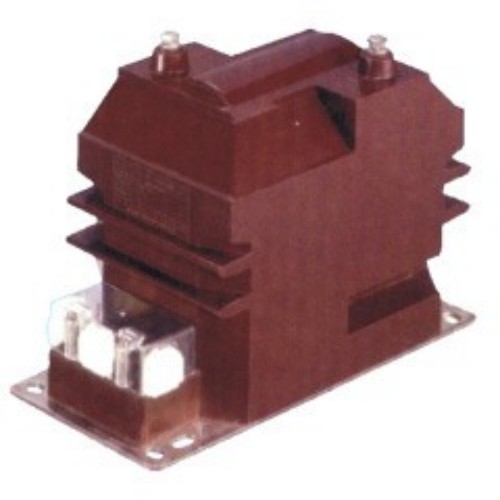

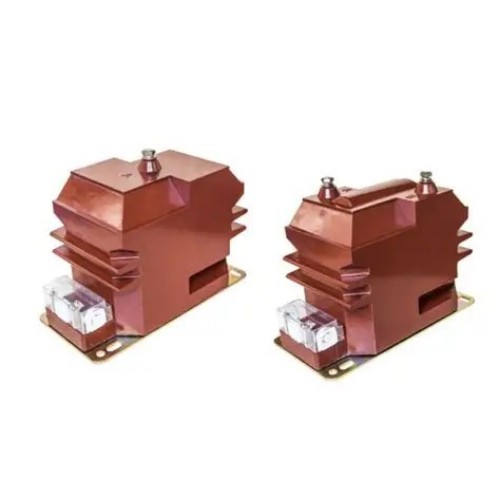

يتم تقديم محول الجهد JDZ10-3 / 6 / 10A عالي الجودة من قبل الشركة المصنعة الصينية Comewill. لقد تم تصميمه للتطبيقات المهمة، فهو يوفر أداءً موثوقًا لقياس الجهد وقياس الطاقة والمراقبة في الوقت الفعلي وحماية التتابع في أنظمة الطاقة ذات الجهد المتوسط.
تم تصميم سلسلة JDZ10 لاستيعاب مستويات الجهد 3 كيلو فولت، و6 كيلو فولت، و10 كيلو فولت، مع التوافق مع كل من الترددات 50 هرتز و60 هرتز، مما يجعلها قابلة للتكيف مع ظروف التشغيل المتنوعة ذات الجهد المتوسط. تم تصنيعها وفقًا لمعايير IEC 186 وGB1207-2006، وتوفر هذه المحولات أساسًا مستقرًا ويمكن الاعتماد عليه لقياس النظام وحمايته. باعتبارها مصنعًا موثوقًا به في الصين، تضمن شركة Comewill أن كل وحدة تلبي معايير الجودة الصارمة.

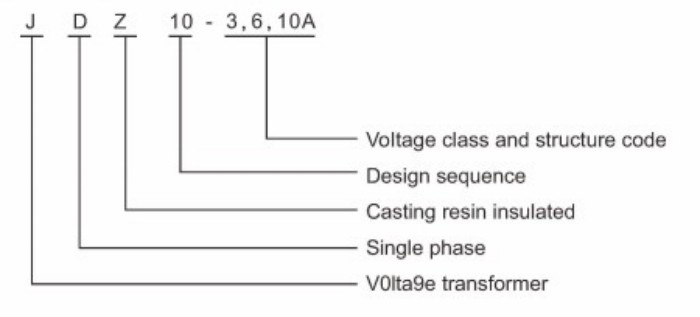

تحدد تسمية الطراز لمحولات الجهد RZL-10 وJDZ10-3/6/10 من Comewill بوضوح السمات الأساسية للجهاز:
J: محول الجهد - يحدد فئة المعدات.
د: مرحلة واحدة - مناسبة لتطبيقات نظام الطاقة أحادي الطور.
Z: العزل المصبوب من راتنجات الإيبوكسي - يعزز أداء العزل والمتانة.
3، 6، 10: مستويات الجهد - تحدد التوافق مع أنظمة 3 كيلو فولت، و6 كيلو فولت، و10 كيلو فولت.
تدعم المحولات تكوينات الأسلاك أحادية الطور وثلاثية الطور، مما يوفر المرونة لمتطلبات التثبيت المختلفة.

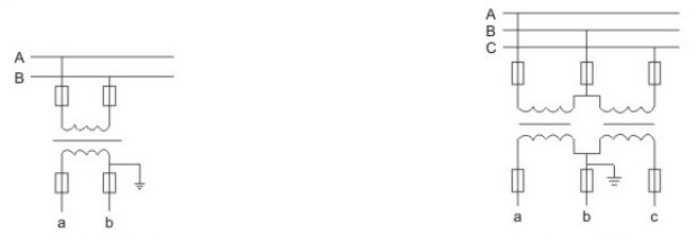

مخطط توصيل خط أحادي الطور
مخطط توصيل خط ثلاثي الطور
رسم تخطيطي لخط أحادي الطور رسم تخطيطي لخط ثلاثي الطور
لضمان الأداء الأمثل وعمر الخدمة الممتد، يوصى بشروط التشغيل التالية لمحول الجهد الكهربائي Comewill JDZ10-3/6/10A:
الارتفاع: مناسب للتركيب على ارتفاع يصل إلى 3000 متر فوق مستوى سطح البحر، مع التشغيل المستقر في المناطق المرتفعة دون تعديلات خاصة.
درجة الحرارة المحيطة: تتراوح درجة حرارة التشغيل من -5 درجة مئوية إلى +40 درجة مئوية لمنع تدهور العزل وانحراف الدقة.
الرطوبة النسبية: الحد الأقصى 65% عند 20 درجة مئوية لتجنب شيخوخة المكونات الداخلية بسبب الرطوبة.
مستوى التلوث: مصمم لبيئات التلوث من الدرجة الثانية، وهو قادر على التعامل مع التلوث البسيط الداخلي أو الخارجي.
بيئة التركيب: يجب أن تكون خالية من الغازات المسببة للتآكل لحماية الغلاف والملفات الداخلية.
إذا كانت بيئة التثبيت من جانبك خاصة (مثل الرطوبة العالية والغازات المسببة للتآكل)، فيمكنك التواصل مسبقًا لتخصيص خطة التكيف!
يتم تصنيع محول الجهد JDZ10-3/6/10A وفقًا لمعايير GB20840.3-2013 وGB20840.1-2010، مما يضمن الامتثال الكامل للمتطلبات الوطنية. المواصفات الرئيسية تشمل:
عامل طاقة الحمل: cos Φ = 0.8 (تأخر)، يتماشى مع خصائص الدائرة الثانوية التقليدية.
مسافة الزحف: مصممة لمستوى التلوث الثاني، مما يقلل من مخاطر وميض العزل.
الأداء: قياس مستقر واستجابة للحماية في ظل ظروف التشغيل القياسية.
| يكتب | نسبة الجهد المقدر (V) | التردد (هرتز) | فئة الدقة والإخراج المقدر (VA) | الحد من الإخراج (VA) | مستوى العزل المقدر (كيلو فولت) | ملاحظة | |||
| 0.2 | 0.5 | 1 | 6 ص | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | نفس RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 12/42/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 12/42/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 12/42/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 12/42/75 | ||
1. ما هي الميزات الرئيسية لمحول الجهد JDZ10-3/6/10A؟
عزل مصبوب من راتنجات الإيبوكسي، محكم الغلق بالكامل، تصميم أحادي الطور، حجم صغير، ومتانة عالية.
2. ما هي مستويات الجهد والترددات المدعومة؟
3 كيلو فولت، 6 كيلو فولت، 10 كيلو فولت، متوافق مع أنظمة 50 هرتز أو 60 هرتز.
3. ما هي المعايير التي تتوافق معها؟
اللجنة الكهروتقنية الدولية 186 وGB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. ما هي ظروف التشغيل المطلوبة؟
الارتفاع أقل من 3000 متر، ودرجة الحرارة من -5 درجة مئوية إلى +40 درجة مئوية، والرطوبة أقل من 65% عند 20 درجة مئوية، ومستوى التلوث من الدرجة الثانية، ولا توجد غازات قابلة للتآكل.
5. هل يمكن تخصيصها لبيئات خاصة؟
نعم، تقدم شركة Comewill التخصيص للرطوبة العالية أو الظروف المسببة للتآكل.
6. ماذا تعني الحروف النموذجية؟
J = محول الجهد، D = مرحلة واحدة، Z = عزل مصبوب من راتنجات الإيبوكسي، 3/6/10 = مستوى الجهد.
7. ما هي فئات الدقة المتوفرة؟
0.2، 0.5، 1، و6P، مع مخرجات مقدرة من 15 فولت أمبير إلى 90 فولت أمبير.
