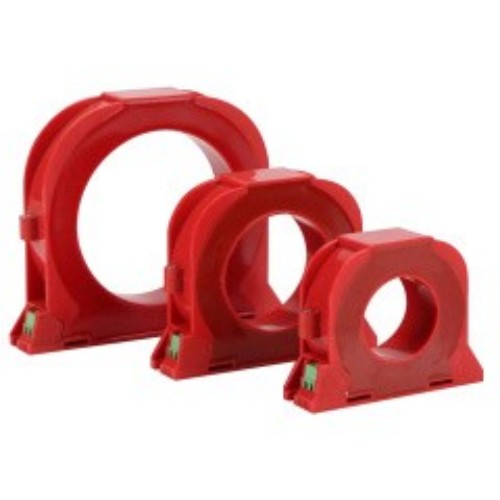

كشركة مصنعة محترفة في الصين، ترغب شركة Comewill في أن توفر لك محول تيار تسلسلي صفري من النوع CTK مخصص. تتمثل الوظيفة الأساسية لـ it في التقاط مكون التسلسل الصفري للتيار - مجموع التيارات ثلاثية الطور، والمعروفة أيضًا باسم "تيار الخط المحايد" في الصناعة، لأن هذا الجزء من التيار يتدفق في الموصل المحايد للنظام ثلاثي الطور. بالنسبة لمشاريع الشراء التي تتطلب متطلبات حماية سلامة الطاقة، يعد أداء الكشف الدقيق لهذا المنتج من أهم الميزات، وهو مناسب جدًا للسيناريوهات المختلفة التي تتطلب مراقبة موثوقة لأخطاء التأريض.
في الاستخدام العملي، سيتم استخدام محولات التيار ذات التسلسل الصفري من النوع CTK بالتزامن مع أجهزة حماية المرحل أو أنظمة الإشارة. عندما يحدث تيار التأريض التسلسلي الصفري في نظام الطاقة (مثل الصدمة الكهربائية أو خطأ التسرب في الدائرة)، فإن الجانب الثانوي للمحول سيخرج تيار التسلسل الصفري المقابل، والذي سيؤدي إلى تشغيل عمل المعدات المتصلة بالخط الثانوي، مثل قطع مصدر الطاقة، وإصدار إشارات الإنذار، وما إلى ذلك، في النهاية تحقيق الحماية ومراقبة الدائرة والمعدات. بالنسبة للمشتري، فإن التعاون السلس مع المعدات الداعمة يعزز بشكل كبير قيمة التطبيق العملي للمنتج.
عند التثبيت، عادة ما يتم تركيب هذا المحول على الموصل المحايد لنظام ثلاثي الطور، ويمكنه إخراج إشارة تتناسب مع مكون التيار التسلسلي الصفري. ومن الجدير بالذكر أنه حتى لو كان تيار العطل صغيرًا، فإنه يمكنه اكتشاف أخطاء التأريض بدقة، مما يحل مشكلة رئيسية في حماية السلامة الكهربائية. من خلاله، يمكن تجنب تلف المعدات بسبب الأعطال، كما يمكن تقليل خطر التعرض لصدمة كهربائية للموظفين. ولذلك، فهو خيار شراء شائع في أنظمة توزيع الطاقة، ومراكز التحكم في المحركات، والأجهزة الكهربائية الأخرى المعرضة لأعطال التأريض.
إذا كانت هناك حاجة للشراء بكميات كبيرة، أو التخصيص، أو الاستشارة الفنية لمحولات التيار ذات التسلسل الصفري من نوع CTK، فيمكن لشركة Welcome (Wenzhou) Electric Co., Ltd. توفير خدمات شاملة احترافية لتلبية الاحتياجات المتنوعة للمشاريع في مجالات مختلفة مثل الصناعة والتجارة والبنية التحتية.
| المعلمات الكهربائية | المعلمات الميكانيكية | ||
| تكرار | 50 ~ 400 هرتز | صدَفَة | ABS (درجة مثبطات اللهب 94-V0) |
| المدخلات المقدرة | 10 مللي أمبير ~ 5 أمبير | بكرة | بت |
| نطاق القياس | 10% في ~ 130% في | قلب الحديد | ني الصلب/البلورات النانوية |
| الإخراج المقدر | 0 ~ 1 فولت (أ أو) 0 ~ 0.25 مللي أمبير | الهيكل الداخلي | صب راتنجات الايبوكسي الصديقة للبيئة |
| فرق النسبة | ± ± 0.1% | خطة البناء | تثبيت المسمار |
| فرق المرحلة | ± ± 10 | درجة حرارة العمل | -25 درجة مئوية ~ +75 درجة مئوية |
| قوة عازلة | 2.5 كيلو فولت/1 مللي أمبير/1 دقيقة | الرطوبة المحيطة | ≥85% |
| مقاومة العزل | DC500V/1000MΩ/دقيقة | طريقة الأسلاك | نوع المحطة / سلك ملتوي محمي 1.5 م |

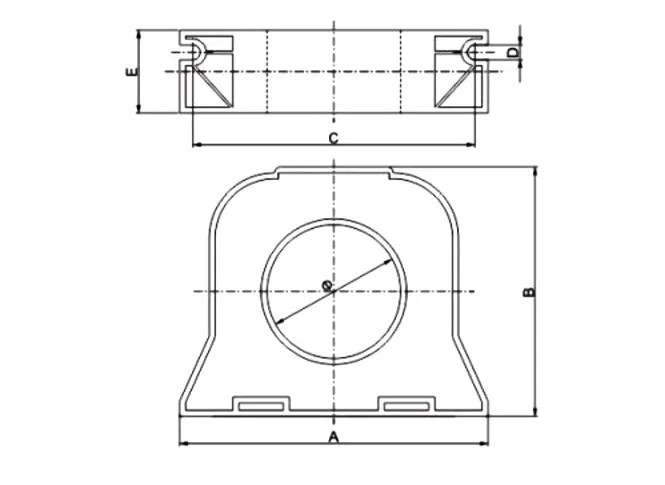

البعد الميكانيكي (للرجوع إليها فقط)
| مواصفات النموذج | أبعاد | ||||||
| المرجع الحالي | ø | A | B | C | D | E | |
| سي تي كيه-45 | ≥100A | 45 | 104 | 81 | 95 | 5 | 28 |
| سي تي كيه-65 | 225 أ | 65 | 124 | 101 | 115 | 5 | 28 |
| سي تي كيه-80 | ≥400A | 80 | 138 | 116 | 130 | 5 | 28 |
| سي تي كيه-100 | ≥630 أ | 100 | 158 | 136 | 150 | 5 | 28 |
1 、 المزايا الأساسية
يمكن الكشف بدقة عن التيارات غير المتوازنة: تم تصميم محولات التيار ذات التسلسل الصفري من النوع CTK خصيصًا لأنظمة الطاقة ثلاثية الطور، ويمكنها قياس التيارات غير المتوازنة التي تتكون من مجموع التيارات ثلاثية الطور. إذا كان هناك تيار عطل يتسرب من موصل طور واحد أو عدة موصلات إلى الأرض، أي حدوث عطل في التأريض، فيمكن اكتشافه في الوقت المناسب.
حساسية عالية للغاية: حتى تيارات الأعطال الأرضية الصغيرة يمكن اكتشافها بواسطة هذا المحول. بهذه الطريقة، يمكن أن يمنع المعدات من التعطل بسبب الأعطال، ويقلل من خطر الصدمة الكهربائية للموظفين، ويجعل النظام الكهربائي يعمل بشكل أكثر أمانًا.
قياس دقيق: حتى في حالة وجود ضوضاء قوية أو تداخل آخر في الموقع، فإنه يوفر نتائج قياس دقيقة لمحولات التيار ذات التسلسل الصفري من النوع CTK، والتي يمكن أن توفر دعمًا موثوقًا للبيانات لإجراءات الحماية اللاحقة.
التثبيت دون لمس الدائرة: إنه مناسب بشكل خاص للتثبيت دون فصل الدائرة أو إيقاف الحمل. ما عليك سوى وضعه على الموصل المحايد للنظام ثلاثي الطور دون التأثير على التشغيل العادي للنظام.
تردد التكيف الواسع: يمكن أن يغطي تردد العمل 50 هرتز إلى 400 هرتز، ويمكنه التكيف مع أي سيناريو شائع لاستخدام الكهرباء مع توافق جيد.
لا يؤثر على تشغيل الدائرة: الحمل نفسه منخفض جدًا، مما لن يكون له تأثير كبير على تشغيل الدائرة، كما أنه لن يتعارض مع دقة أجهزة القياس الأخرى في النظام، مما يضمن التشغيل المستقر للنظام الكهربائي بأكمله.
سيناريو مراقبة الحرائق الكهربائية
نظام الحماية من الحرائق والتسرب
جهاز حماية التتابع الكهرومغناطيسي
معدات حماية الحواسيب الصغيرة، الخ
