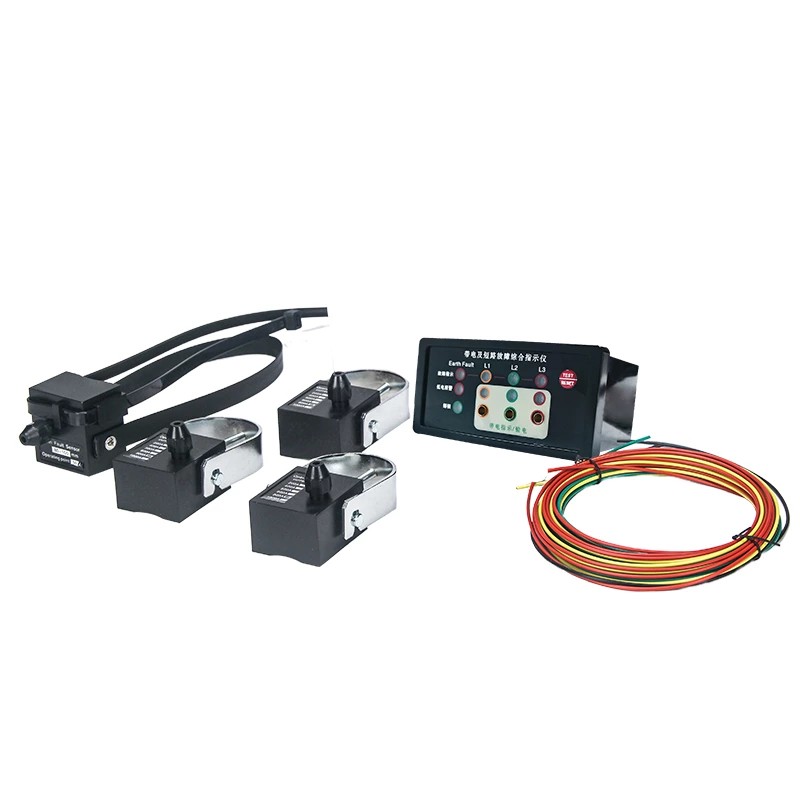

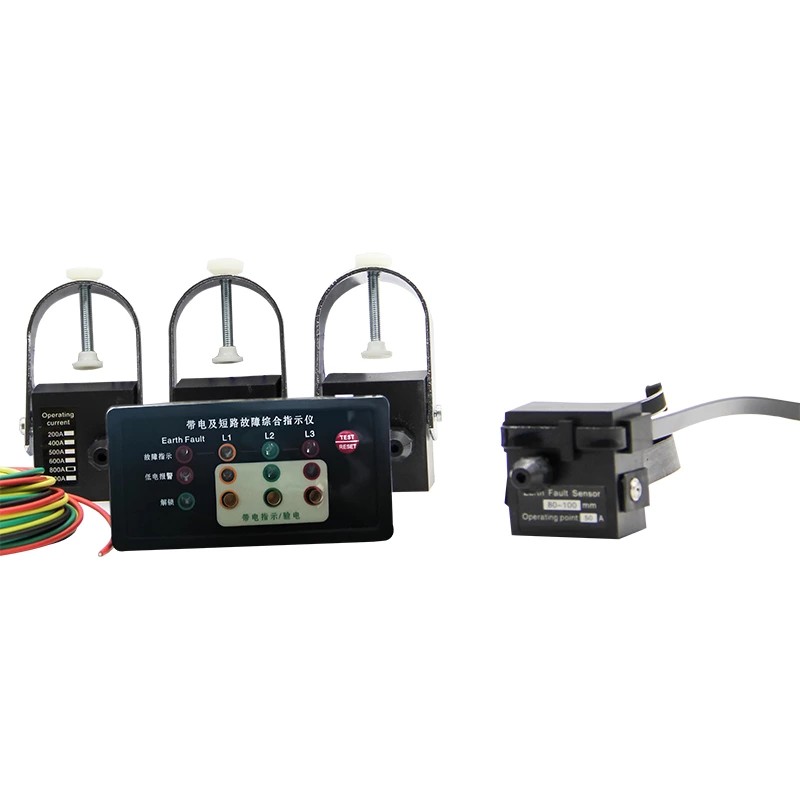

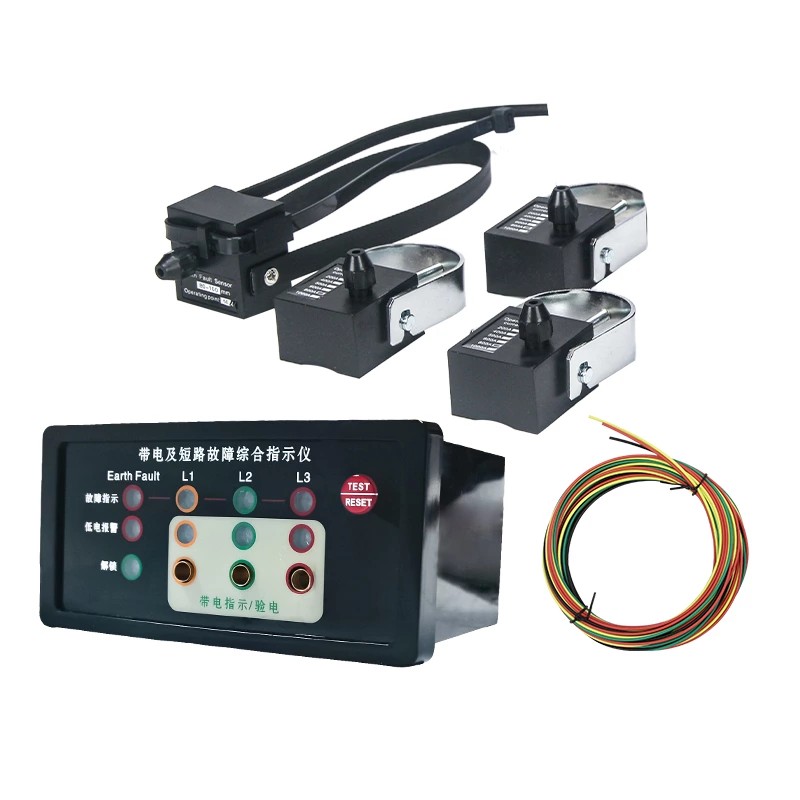

إن مؤشر خطأ الخط EKL-4DXN مع الحالة المباشرة هو جهاز مراقبة عبر الإنترنت تم تطويره بواسطة Comewill خصيصًا لشبكات المفاتيح الكهربائية والتوزيع ذات الجهد العالي التي تقل عن 20 كيلو فولت. يدمج هذا الجهاز وظائف الكشف عن الأخطاء والإشارة المباشرة والتحقق من الطور. ومن خلال استخدام التصميم المعياري وتكنولوجيا اتصالات الألياف الضوئية، يمكنه العمل بثبات في البيئات الكهرومغناطيسية المعقدة، مما يوفر دعمًا موثوقًا لعمليات الفحص اليومية وتشخيص الأخطاء في أنظمة الطاقة.
إنذار خطأ ماس كهربائى
عند حدوث دائرة قصر في الخط، يقوم مستشعر الدائرة القصيرة المدمج في مؤشر خطأ الخط EKL-4DXN المزود بالحالة المباشرة بالتقاط تيار الخطأ على الفور ويرسل إشارة الإنذار إلى الكمبيوتر المضيف عبر كابل الألياف الضوئية. تتمتع اتصالات الألياف الضوئية بقدرات قوية ضد التداخل، مما يؤدي إلى تجنب تأثير الضوضاء الكهرومغناطيسية داخل مجموعة المفاتيح الكهربائية على نقل الإشارة. عند استقبال الإشارة، يقوم الكمبيوتر المضيف بتشغيل ضوء مؤشر خطأ الدائرة القصيرة المقابل، مما يساعد الموظفين في الموقع على تحديد موقع الدائرة المعيبة بسرعة.
إنذار خطأ أرضي
يقوم مستشعر التأريض بمراقبة تيار التسلسل الصفري للخط بشكل مستمر. عندما يصل تيار العطل الأرضي أو يتجاوز عتبة الإنذار المحددة مسبقًا، يرسل المستشعر إشارة إلى الوحدة الرئيسية عبر الألياف الضوئية، وتقوم الوحدة الرئيسية على الفور بتنشيط إنذار العطل الأرضي. تساعد هذه الوظيفة على اكتشاف الأعطال الأرضية مبكرًا، وتمنع حدوث المزيد من التدهور في عزل المعدات، وتقلل من خطر التعرض لصدمة كهربائية.

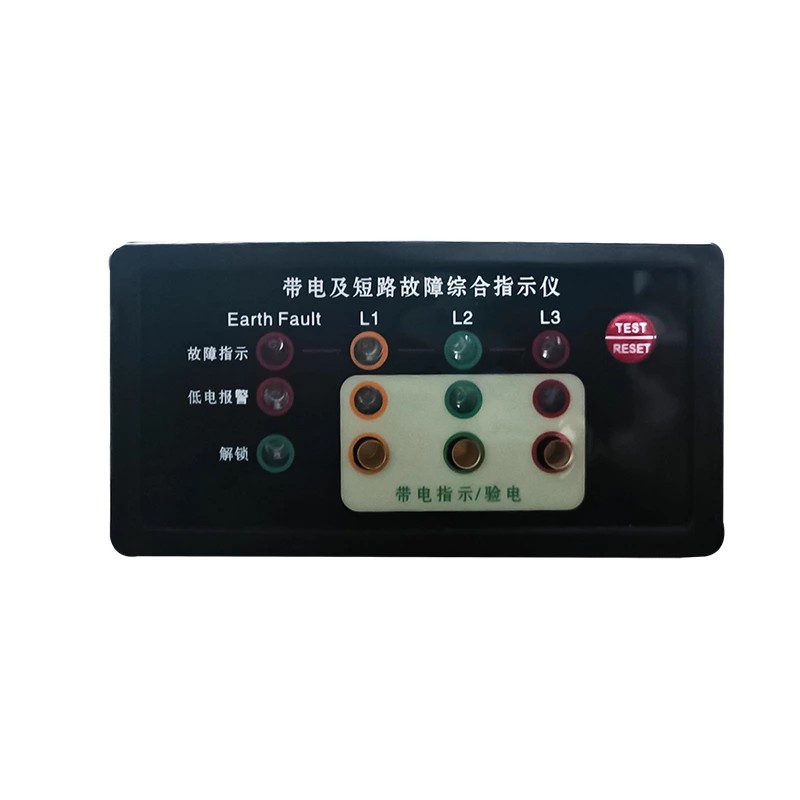

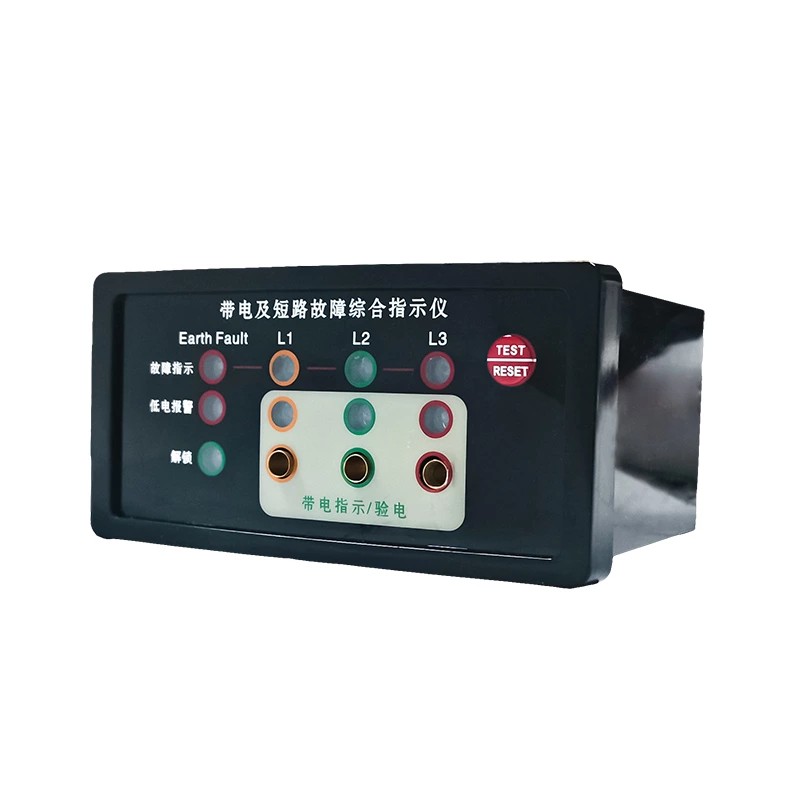

مؤشر الحالة المباشرة للجهد العالي: يقوم مؤشر خطأ الخط EKL-4DXN عالي الجودة مع الحالة المباشرة بمراقبة الحالة المباشرة لخطوط الجهد العالي بشكل مستمر. تم تجهيز لوحة الوحدة الرئيسية بمؤشرات LED عالية السطوع، تتوافق مع المراحل L1 وL2 وL3 على التوالي. يعكس تردد وميض المؤشرات تقريبًا مستوى الجهد. يتم تشغيل مصابيح LED مباشرة من المجال الكهربائي عالي الجهد، دون استهلاك البطارية المدمجة بالوحدة الرئيسية. ويضمن هذا التصميم استمرارية إشارة الحالة المباشرة ويطيل عمر البطارية الإجمالي.
التحقق من مرحلة الجهد العالي: تحتوي لوحة الوحدة الرئيسية على واجهة مخصصة للتحقق من مرحلة الجهد. يمكن لموظفي الصيانة استخدام هذه الواجهة لاختبار وتأكيد دقة إشارة الإدخال المباشر ذات الجهد العالي ومؤشر الخطأ. يساعد استخدام هذه الوظيفة للتحقق من الطور قبل إجراء توصيل الخط أو أعمال الصيانة على تجنب أعطال المعدات الناتجة عن أخطاء الطور.
للتكيف مع إيقاعات العمل المختلفة في مواقع مختلفة، يوفر EKL-4DXN ثلاثة أوضاع لإعادة الضبط:
إعادة الضبط التلقائي: بعد إزالة الخطأ، يمكن للجهاز إعادة الضبط تلقائيًا في وقت محدد مسبقًا. تتضمن الفواصل الزمنية الاختيارية لإعادة التعيين 8 ثوانٍ، و12 ساعة، و24 ساعة، و48 ساعة (الإعداد الافتراضي للمصنع هو 12 ساعة). هذا الوضع مناسب للمواقع غير المراقبة أو البعيدة، مما يقلل من تكرار عمليات إعادة التعيين في الموقع بواسطة موظفي الصيانة.
إعادة الضبط اليدوي: بعد حل الخطأ، يمكن للموظفين في الموقع الضغط مباشرة على زر "إعادة الضبط/الاختبار" الموجود على مؤشر خطأ الخط EKL-4DXN المزود بلوحة الحالة المباشرة لمسح حالة الإنذار على الفور، مما يضمن أن إشارة الجهاز متوافقة مع حالة الخط الحالية.
إعادة الضبط عن بعد: يدعم الجهاز إرسال إشارات الإنذار إلى مركز التحكم ويمكنه أيضًا استقبال أوامر إعادة الضبط عن بعد من مركز التحكم. بالنسبة لشبكات التوزيع الكبيرة التي تحتوي على العديد من الأجهزة البعيدة، تساعد هذه الوظيفة المرسلين على إدارة حالة الجهاز عن بعد، مما يقلل من الزيارات غير الضرورية إلى الموقع.
وظيفة الاختبار التلقائي: للتأكد من أن الجهاز في حالة عمل عادية، يمكن للمستخدم الضغط على زر "إعادة الضبط/الاختبار" الموجود على لوحة الوحدة الرئيسية. في هذا الوقت، ستومض مصابيح المؤشر L1 وL2 وL3 وL4 تسع مرات ثم يتم إعادة ضبطها تلقائيًا. ويمكن أيضًا إنهاء الاختبار يدويًا بالضغط على الزر مرة أخرى. تساعد عملية الاختبار الذاتي البسيطة هذه الموظفين على التأكد بسرعة من أن وظائف المؤشر طبيعية قبل التشغيل، مما يلغي الحاجة إلى حمل أدوات اختبار إضافية.
إنذار الجهد المنخفض:
يتم تشغيل مؤشر خطأ الخط EKL-4DXN مع الحالة المباشرة بواسطة بطارية ليثيوم مدمجة. عندما يكون جهد البطارية أقل من نطاق التشغيل العادي، سيطلق الجهاز إنذارًا بجهد منخفض، مما يدفع المستخدم إلى استبدال البطارية في الوقت المناسب. تساعد هذه الوظيفة على منع الجهاز من الفشل في عرض معلومات الخطأ بدقة بسبب استنفاد البطارية، وبالتالي الحفاظ على الموثوقية المستمرة للمعدات.
كشركة مصنعة محترفة، تسمح شركة Comewill للمستخدمين بضبط معلمات الإنذار المتعددة وفقًا لظروف التشغيل الفعلية. سواء كان ذلك عتبة تيار الدائرة القصيرة، أو عتبة التيار الأرضي، أو وقت إعادة الضبط التلقائي، يمكن ضبط كل ذلك في الموقع، مما يتيح للمعدات التكيف مع ظروف الخطوط المختلفة ومتطلبات التشغيل.
| إنذار ماس كهربائى | 50 ~ 1000 أمبير (قابل للتعديل في المصنع) خطأ ± 5٪، خرج المصنع: 600 أمبير |
| زمن الاستجابة للتيار الزائد للدائرة القصيرة | 0.03-5S (قابل للتعديل في المصنع)، المصنع: 0.25 |
| إنذار التأريض | 10-100 أمبير (قابل للتعديل في المصنع) خطأ ±10%، خرج المصنع: 20 أمبير |
| زمن الاستجابة للتيار الزائد الأرضي | 0.03S~55 (قابل للتعديل في المصنع)، المصنع: 0.25 |
| أكثر من إنذار درجة الحرارة | 20 ~ 80 درجة مئوية (قابل للتعديل في المصنع) خطأ ± 1 درجة مئوية، المصنع السابق: 80 درجة مئوية |
| قدرة الاتصال الجافة لتعثر درجة الحرارة | 230 فولت/تيار متردد-0.1 أمبير، 30 فولت/تيار مستمر-1 أمبير |
| ماس كهربائى التأريض التتابع عن بعد | 230 فولت/تيار متردد-0.1 أمبير، 30 فولت/تيار مستمر-1 أمبير |
| أكثر من إنذار درجة الحرارة | مخرجات التتابع 3 دورات (ثانيتان لكل منهما) اضبط على 750 مللي ثانية، أعد الضبط على 1250 مللي ثانية) |
| وقت إعادة الضبط التلقائي | 75 ~ 45 ساعة (قابل للتعديل في المصنع)، وقت المصنع: 8 ساعات |
| الاستعداد الحالي | ≥5μA |
| مستوى الجهد | أقل من 20 كيلو فولت |
| القدرة على تحمل التيار | 31.5KA/4S |
| استهلاك الطاقة الساكنة | ≥10μث |
| عدد الإجراءات | ≥4000 مرة |
| سعة البطارية | بطارية ليثيوم 3.6 2 أمبير |
| مستوى حماية التذكير | المضيف IP40، وأجهزة الاستشعار IP65 |
| بيئة العمل | -25 درجة مئوية ~ +75 درجة مئوية |
| ≥95% رطوبة نسبية (بدون تكثيف) | |
| ≥1000 متر |
