مؤشر الخطأ العلوي القابل للسحب، محدد موقع التأريض JDX

كشركة مصنعة محترفة في الصين، يستخدم مؤشر الخطأ العلوي القابل للسحب JDX Grounding Locator عالي الجودة من شركة Comewill الحث الكهرومغناطيسي غير المتصل كمبدأ للكشف، مما يوفر إشارة مرئية واضحة لخطأ الدائرة القصيرة من خلال علامة حمراء قابلة للطي. تمت معالجة هيكل الجهاز بمواد مقاومة للشيخوخة، وتستخدم الشاشة مواد الفلورسنت، مما يضمن رؤية واضحة حتى في الليل. بالنسبة للعملاء الذين يحتاجون إلى مخزون ثابت أو معلمات مخصصة، يتم توفير هذا المنتج عالي الجودة مباشرة من المصنع بسعر تنافسي منخفض، مما يساعد فرق الصيانة على تقليل وقت تحديد موقع الخطأ.

مؤشر الأعطال العلوية القابل للسحب JDX Grounding Locator هو جهاز لتحديد موقع الأعطال تم تطويره بواسطة Comewill لخطوط توزيع الطاقة العلوية. يراقب هذا الجهاز التغيرات في تيار الخط باستخدام الحث الكهرومغناطيسي. عند حدوث خطأ في دائرة القصر، يتم تنشيط آلية التقليب الميكانيكية لعرض مؤشر الخطأ الأحمر. يستخدم هيكلها عملية قولبة من قطعة واحدة مدمجة مع تكنولوجيا معالجة الأسطح النانوية، مما يمنحها خصائص مضادة للقاذورات ومضادة للشيخوخة، مما يجعلها مناسبة للتشغيل طويل الأمد في الخطوط الهوائية الخارجية.

مبدأ العمل الأساسي

1. منطق اكتشاف الأخطاء

يكتشف مؤشر الأعطال العلوية القابل للسحب JDX Grounding Locator الأعطال بناءً على التغير المفاجئ في التيار أثناء دائرة كهربائية قصيرة. عند حدوث خطأ في دائرة قصر، يتدفق تيار الخطأ عبر نقطة التثبيت. يستشعر عنصر الكشف عن التيار داخل الجهاز التغير المفاجئ في التيار، وفي الوقت نفسه، تؤدي إجراءات الحماية اللاحقة إلى فقدان الخط للطاقة. وهذان الشرطان معًا يشكلان أساس العمل.

يعمل مؤشر خطأ JDX، المثبت على الخط العلوي، عن طريق الكشف عن تيار الخط باستخدام الحث الكهرومغناطيسي. في ظل ظروف التشغيل العادية، يكون الجهاز في وضع الاستعداد منخفض الطاقة؛ عندما يمر تيار دائرة قصر، تتجاوز الإشارة المستحثة عتبة محددة مسبقًا، مما يؤدي إلى تشغيل آلية القيادة.

2. طريقة تحديد موقع الخطأ

في عمليات الفحص الفعلية، يتم تثبيت مؤشرات JDX المتعددة على فترات زمنية على طول الخط. عند حدوث خطأ، ستتحول جميع المؤشرات من جانب مصدر الطاقة إلى نقطة العطل إلى اللون الأحمر، بينما تظل المؤشرات الموجودة خلف نقطة العطل بيضاء. يحتاج المفتشون فقط إلى مراقبة حالة المؤشر على طول الطريق؛ القسم الموجود بين المؤشر الأحمر الأخير والمؤشر الأبيض الأول هو موقع الخطأ. تعمل هذه الطريقة على تقليل عبء عمل عمليات الفحص التقليدية الكاملة إلى عمليات فحص الأقسام المحلية، مما يؤدي إلى تحسين كفاءة موقع الخطأ بشكل كبير.

3. إعادة ضبط الآلية

بعد إزالة العطل واستعادة الطاقة، تتم إعادة ضبط الجهاز تلقائيًا بعد فترة زمنية محددة مسبقًا. يوفر مؤشر الأعطال العلوية القابل للسحب JDX Grounding Locator أوقات إعادة ضبط قابلة للتحديد تبلغ 6 و12 و24 و36 ساعة للتكيف مع الاحتياجات التشغيلية للخطوط المختلفة، مما يلغي الحاجة إلى إعادة الضبط اليدوي بواسطة الأفراد الذين يتسلقون العمود.

هيكل المنتج وخصائص المواد

1. مادة الصدفة

تم تصميم مؤشر الأعطال العلوية القابل للسحب JDX Grounding Locator في قطعة واحدة باستخدام مواد فضائية عالية القوة وتكنولوجيا النانو. تمتلك القشرة الخصائص التالية:

شفافية عالية: تسهل مراقبة حالة التقليب الداخلي

مقاومة البقع: الأوساخ لا تلتصق بسهولة بالسطح

مقاومة الشيخوخة: لا تصبح هشة عند التعرض لأشعة الشمس لفترة طويلة في الهواء الطلق

لا يحتاج إلى صيانة: لا يتطلب أي صيانة إضافية خلال العمر الافتراضي المصمم له

2. تكوين المكونات الأساسية

3. طريقة العرض

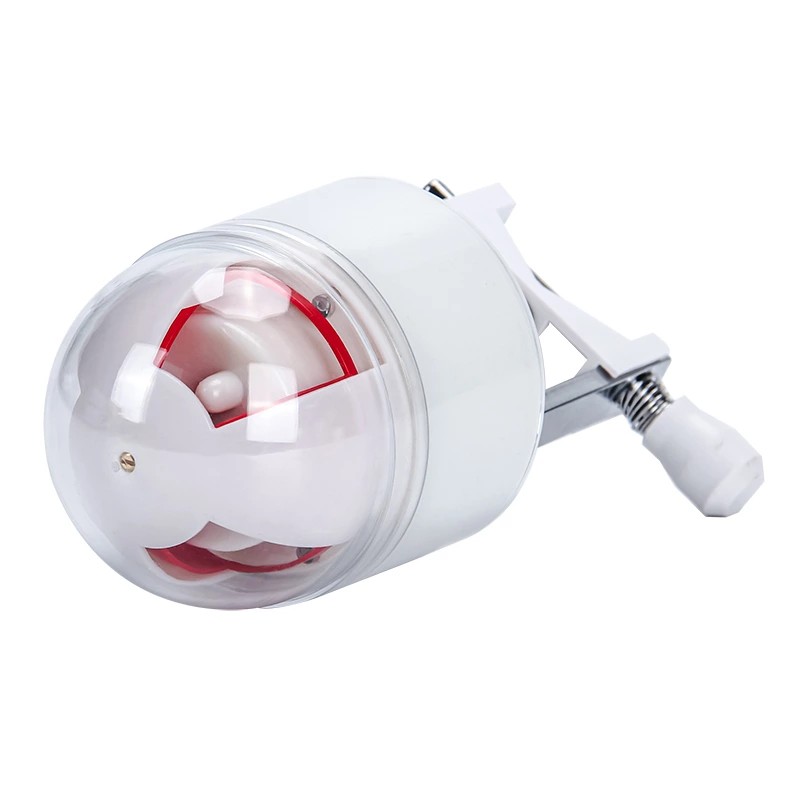

يستخدم مؤشر الأعطال العلوية القابل للسحب JDX Grounding Locator شاشة عرض ميكانيكية قابلة للطي. يكون لونه أبيض في التشغيل العادي ويتحول إلى اللون الأحمر عند قلبه للإشارة إلى وجود خطأ. الجانب الأحمر مطلي بمادة الفلورسنت، مما يجعله مرئيًا للغاية في ضوء النهار الطبيعي ولا يزال من الممكن التعرف عليه في الليل أو في ظروف الإضاءة المنخفضة. باعتبارها الشركة المصنعة، تعطي شركة Comewill الأولوية لمقاومة الطقس في اختيارها لمواد العرض، مما يضمن عدم بهتان المكونات الدوارة أو تشوهها عند التعرض للأشعة فوق البنفسجية على المدى الطويل.

سيناريوهات التثبيت وطرق الاستشعار: آمنة ومتعددة الاستخدامات

هذه المؤشرات مرنة للغاية عندما يتعلق الأمر بالمكان الذي يمكن أن تذهب إليه. نقوم بتثبيتها على الخطوط الهوائية (تلك الموجودة على أعمدة الكهرباء)، والكابلات العلوية، والكابلات تحت الأرض (تلك المدفونة تحت المدن)، وحتى على قضبان التوصيل داخل خزانات المفاتيح الكهربائية. في الأساس، قد تظهر أخطاء الدائرة القصيرة في أي مكان في نظام التوزيع.
ونظرًا لاستخدامها في العديد من الأماكن المختلفة، فقد تم تصميم طرق الاستشعار الخاصة بها لتكون آمنة - دون أي اتصال مباشر بالأجزاء الحية. للكشف عن الجهد، يستشعرون التدرج المحتمل للمجال الكهربائي المكاني حول الخط. للكشف عن التيار، يستخدمون الحث الكهرومغناطيسي، بطريقة تشبه طريقة عمل المحول. يعد هذا التصميم غير المتصل بمثابة تغيير في قواعد اللعبة: فهو يحافظ على الجهاز (ونحن) آمنًا من الجهد العالي، ويجعل عملية التثبيت أسهل. لا يتعين علينا قطع الخط أو إيقاف تشغيل الطاقة لتركيبها - فقط قم بتثبيتها وانطلق.

المبدأ التشغيلي

مبدأ الكشف عن ماس كهربائى:
استنادا إلى خصائص ظاهرة ماس كهربائى، يتم استخدام التغيير المفاجئ في التيار أثناء ماس كهربائى المصحوب بانقطاع التيار الكهربائي لجهاز الحماية كمعيار للعمل. طريقة تفسير مخطط إشارة الخطأ هي كما يلي: عندما تتحول أضواء المؤشر 2 و5 و8 للمرحلة A من الخط 2، ولا يوجد ضوء مؤشر على المرحلة B، وتتحول أضواء المؤشر 3 و6 و9 للمرحلة C إلى اللون الأحمر، بينما تظل أضواء المؤشر 11 و12 بيضاء، يمكن تحديد حدوث خطأ في دائرة قصر عند نقطة الخط الخارجة تلك.

المعلمة الفنية
