مؤشر خطأ معلق بزنبرك ضغط أربعة في واحد JDG-F

تفاصيل المنتج

1. كشف الأعطال أربعة في واحد لخطوط التوزيع

إن مؤشر الخطأ المعلق ذو النوابض المضغوطة ذو الجودة الأربعة في واحد JDG-F من Comewill هو جهاز للكشف عن الأخطاء الكهرومغناطيسية يستخدم في أنظمة توزيع الطاقة ذات الجهد المتوسط ​​والمنخفض. فهو يساعد المهندسين الميدانيين على تحديد جزء الخط الذي حدث فيه خطأ في الدائرة القصيرة بسرعة.

مبدأ العمل

عندما يتدفق تيار الدائرة القصيرة عبر الموصل الذي يتم مراقبته، يكتشف الجهاز التغير المفاجئ للتيار.

تقوم الآلية بتشغيل بطاقة مؤشر خطأ حمراء مرئية.

يمكن لفرق الصيانة تحديد موقع المؤشرات النشطة بصريًا على طول الخط.

يتم تحديد نقطة الخطأ بين المؤشر المنشط الأخير والمؤشر الأول غير المنشط.

تعمل طريقة تقسيم المناطق الواضحة هذه على تقليل وقت الفحص بشكل كبير مقارنة بالدوريات اليدوية.

يُستخدم مؤشر الأخطاء المعلق المعلق بزنبرك الضغط أربعة في واحد من Comewill JDG-F على نطاق واسع في شبكات توزيع الطاقة حيث يساعد موقع الخطأ السريع على تقليل مدة الانقطاع وتحسين كفاءة الصيانة.

2. المكونات الهيكلية والوحدات الوظيفية

يدمج مؤشر الخطأ المعلق بزنبرك الضغط الكامل أربعة في واحد JDG-F العديد من الوحدات الوظيفية التي تعمل معًا لضمان الكشف والإشارة بشكل موثوق.

وحدة الكشف عن التيار والجهد

تستشعر هذه الوحدة التغيرات في التيار والجهد على الخط باستخدام الحث الكهرومغناطيسي واكتشاف المجال الكهربائي. لا تتطلب طرق الاستشعار هذه اتصالاً مباشرًا بالموصلات النشطة، مما يساعد على تحسين سلامة التركيب.

دائرة تمييز الأخطاء

تقوم الدائرة الداخلية بتحليل اختلافات الإشارة لتمييز أخطاء الدائرة القصيرة الفعلية عن التقلبات المؤقتة أو تغيرات الحمل. تعمل المكونات الإلكترونية ووحدات التحكم الدقيقة المستوردة على تحسين استقرار معالجة الإشارات.

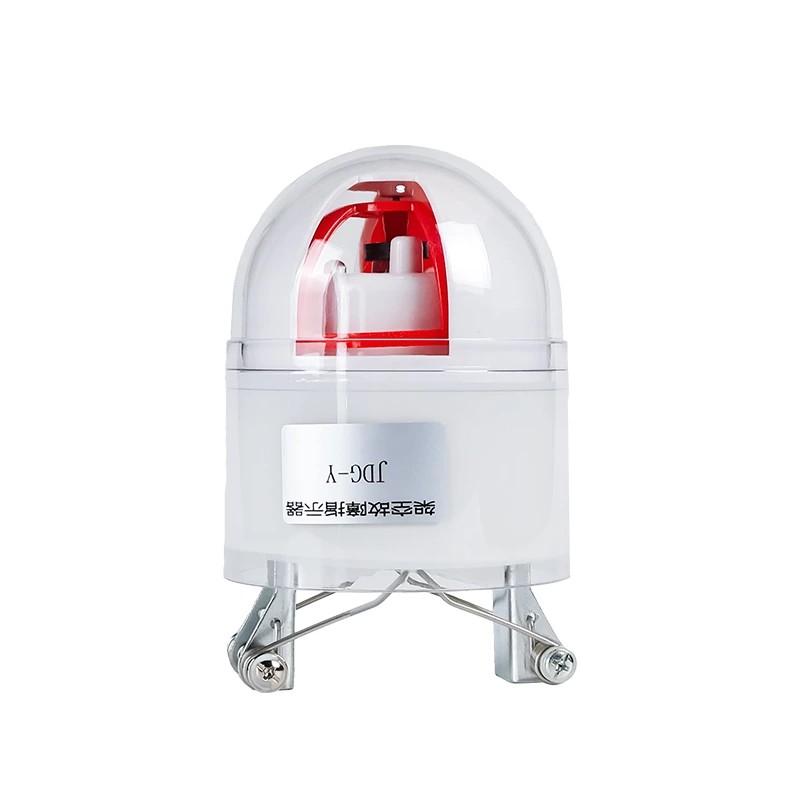

نظام قيادة المؤشر الميكانيكي

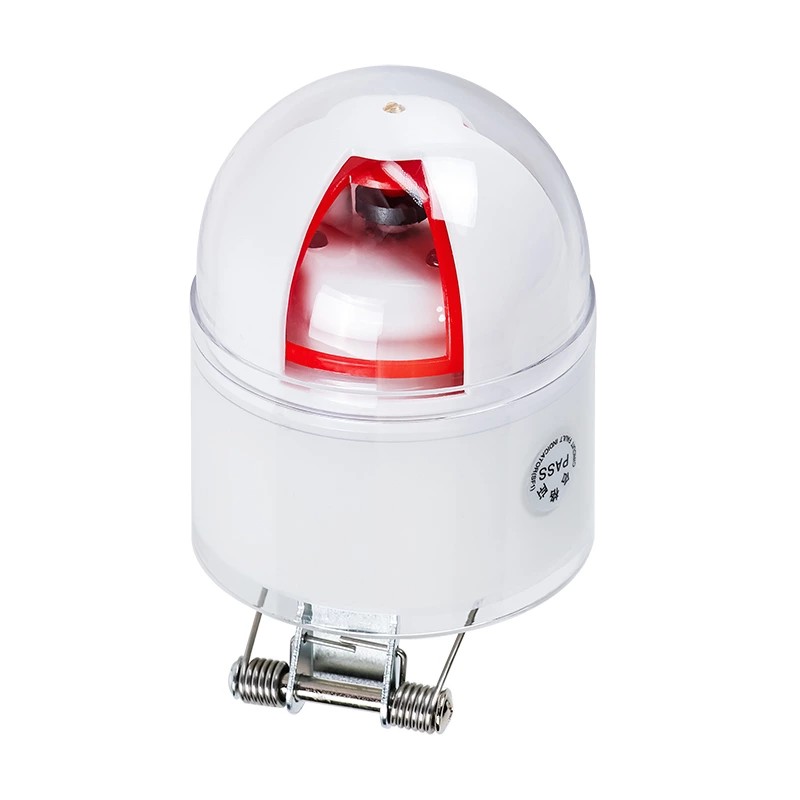

بمجرد تأكيد الخطأ، تقوم آلية التشغيل بتنشيط بطاقة مؤشر الفلورسنت الأحمر، والتي تظل مرئية حتى إعادة ضبطها. تم تصميم الهيكل الميكانيكي لضمان الموثوقية الخارجية والتشغيل طويل الأمد.

عرض حالة الخطأ

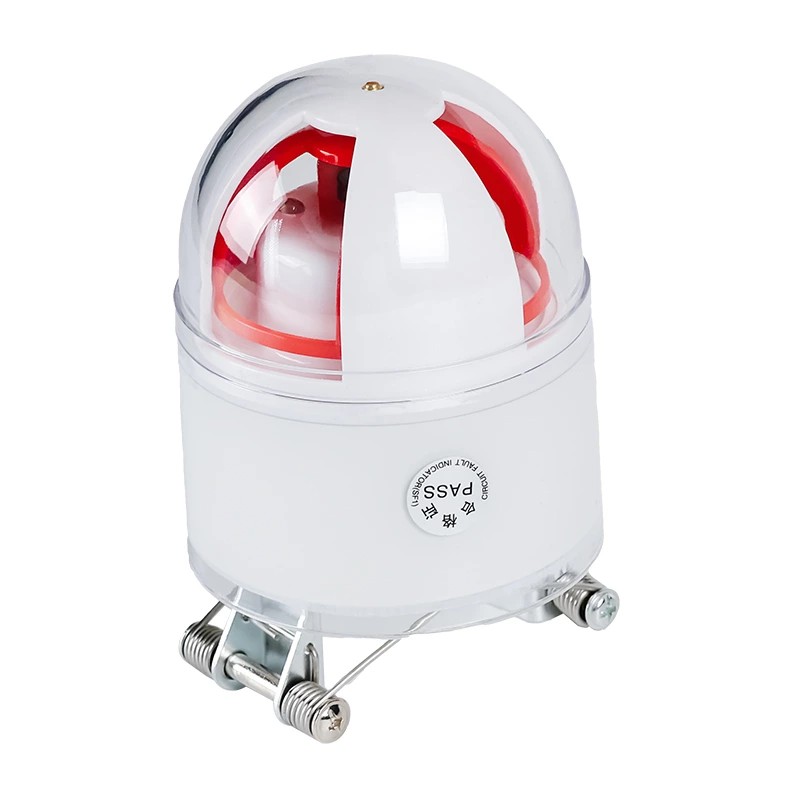

يستخدم الجهاز طلاء فلورسنت أحمر ساطع لضمان رؤية واضحة أثناء النهار وتحت ظروف الإضاءة الليلية. تقاوم آلية العرض البهتان حتى بعد التعرض الطويل للأشعة فوق البنفسجية.

إعادة الضبط المؤجل التلقائي

بعد مسح حالة الخطأ، يتم إعادة ضبط مؤشر الخطأ المعلق ذو النوابض الضاغطة الأربعة في واحد JDG-F تلقائيًا بعد تأخير محدد مسبقًا. تقلل هذه الوظيفة من الحاجة إلى التدخل اليدوي في المواقع النائية.

3. تصميم المواد والمتانة الهيكلية

لدعم التشغيل الخارجي على المدى الطويل، يستخدم مؤشر الخطأ المعلق ذو النوابض الضاغطة أربعة في واحد من Comewill JDG-F مواد متخصصة وتصميمًا هيكليًا.

الإسكان الصف الطيران

يتم إنتاج الغلاف الخارجي باستخدام مواد طيران عالية القوة مع تقنية القولبة بخطوة واحدة. تعمل المعالجة السطحية للمواد النانوية على تحسين مقاومة التلوث البيئي والشيخوخة.

مكونات مغناطيسية مطلية بالنيكل

العناصر المغناطيسية الرئيسية مطلية بالنيكل لتحسين التوصيل المغناطيسي وتعزيز أداء الاستشعار الكهرومغناطيسي.

مقاومة الطقس

تم تصميم هيكل العلبة لمقاومة:

الأشعة فوق البنفسجية

المطر والغبار

تراكم التلوث

يسمح هذا البناء للجهاز بالحفاظ على أداء مستقر في بيئات توزيع الطاقة الخارجية.

4. نظام الطاقة وعمر الخدمة

يعد التشغيل الموثوق به على مدار سنوات عديدة أمرًا ضروريًا لمعدات مراقبة خط التوزيع.

يتضمن مؤشر الخطأ المعلق بنابض الضغط أربعة في واحد JDG-F ما يلي:

نظام بطارية عالي الأداء مع عمر خدمة يتجاوز 8 سنوات

تصميم الدوائر الإلكترونية منخفضة الطاقة

التحكم القائم على متحكم دقيق لتشغيل مستقر

تساعد هذه الميزات على ضمان استمرار تشغيل الجهاز عبر دورات فحص متعددة دون الحاجة إلى صيانة متكررة.

5. التثبيت وتشغيل الخط المباشر

تم تصميم مؤشر الخطأ المعلق بزنبرك الضغط أربعة في واحد JDG-F للتثبيت المباشر، مما يعني أنه يمكن تركيب الجهاز دون إيقاف تشغيل خط التوزيع.

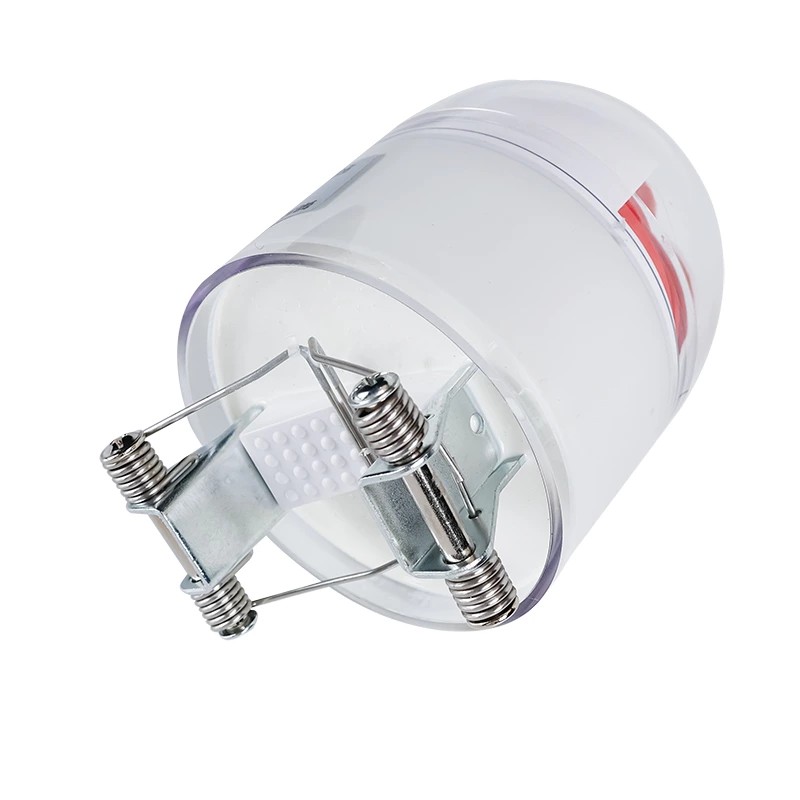

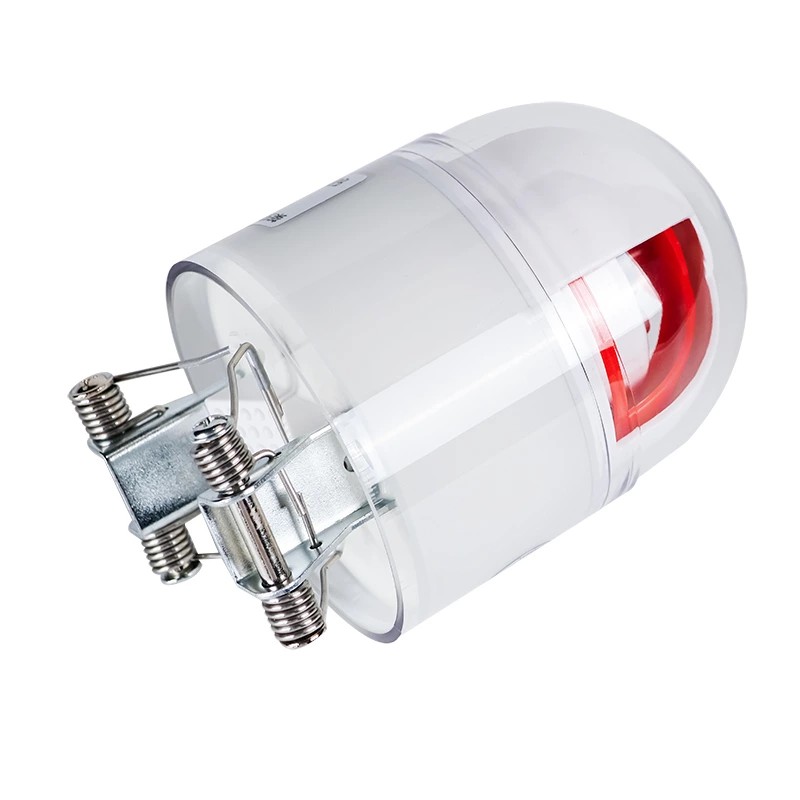

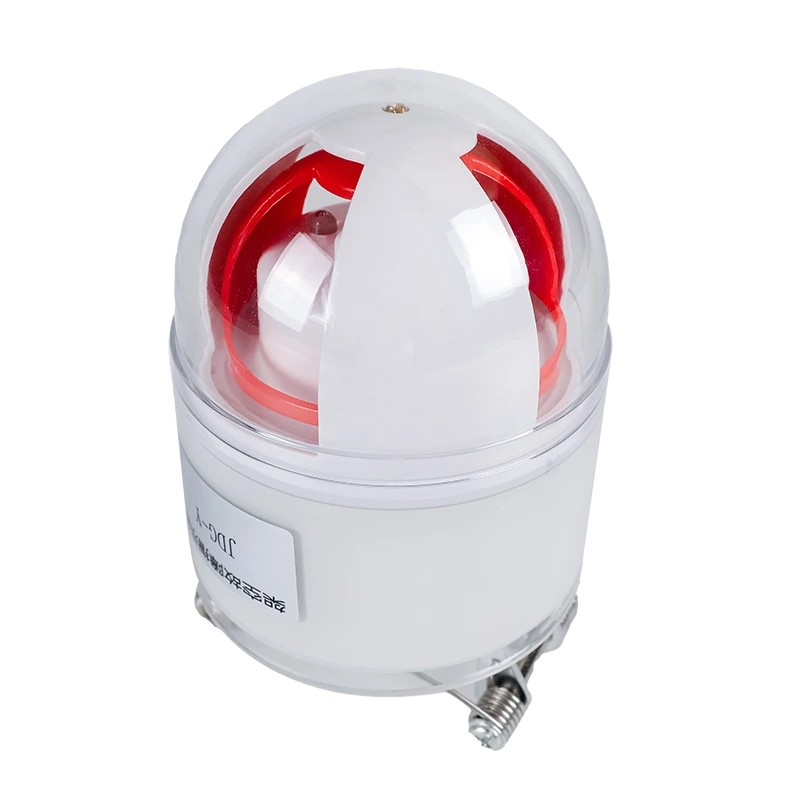

هيكل زنبركي ضاغط معلق

يستخدم المؤشر هيكل زنبركي مضغوط من سلك البطاقة، مما يسمح له بالتثبيت بشكل آمن على الموصلات العلوية.

تشمل خصائص التثبيت الرئيسية ما يلي:

التثبيت بدون قطع الموصلات

لا حاجة لانقطاع التيار الكهربائي أثناء التثبيت

الاستقرار الميكانيكي على كل من الموصلات العارية والمعزولة

يساعد هذا التصميم المرافق على نشر مؤشرات الأخطاء عبر شبكات التوزيع مع الحد الأدنى من انقطاع التشغيل.

6. سيناريوهات التطبيق النموذجية

يتم استخدام مؤشر الخطأ المعلق ذو الزنبرك المضغوط أربعة في واحد من Comewill JDG-F في العديد من سيناريوهات توزيع الطاقة:

خطوط التوزيع العلوية

مثبتة على موصلات عمود المرافق لاكتشاف وعرض أخطاء الدائرة القصيرة.

أنظمة توزيع الكابلات

يستخدم على الكابلات المعزولة العلوية أو انتقالات الكابلات تحت الأرض.

مراقبة شبكة التوزيع

يساعد فرق الصيانة على تحديد أقسام الأخطاء بسرعة وتنظيم عمليات الفحص المستهدفة.

عمليات صيانة المرافق

يدعم استكشاف الأخطاء وإصلاحها بشكل أسرع ويقلل الوقت المستغرق في عمليات تفتيش الدوريات الكاملة.

7. القدرة على التصنيع والتوريد

باعتبارها شركة مصنعة ومصنعًا في الصين، تقدم شركة Comewill دعم الإنتاج والتوريد لأجهزة مراقبة شبكة التوزيع.

القدرات تشمل:

تصنيع المعدات الأصلية وتكوينات المنتج المخصصة

قدرة إنتاجية مستقرة للمشاريع الهندسية

مراقبة الجودة أثناء التصنيع والتجميع

يتوفر مؤشر الخطأ المعلق ذو النوابض الضاغطة أربعة في واحد من Comewill JDG-F للمرافق العالمية والمقاولين الهندسيين وموزعي المعدات الكهربائية الذين يبحثون عن مورد صيني لأجهزة الكشف عن الأخطاء المصنوعة في الصين.

المبدأ التشغيلي

مبدأ الكشف عن ماس كهربائى:

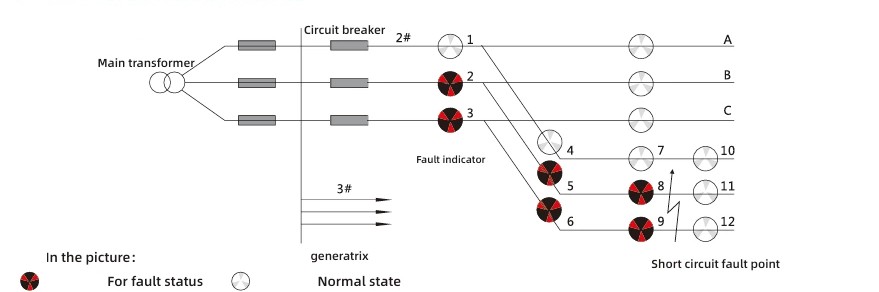

بناءً على خصائص أعطال الدائرة القصيرة، فإن معيار العمل هو التغيير المفاجئ في التيار المصحوب بانقطاع التيار الكهربائي لجهاز الحماية. منطق التفسير لمخطط إشارة الخطأ هو كما يلي: إذا كانت المؤشرات 2 و5 و8 للمرحلة A والمؤشرات 3 و6 و9 للمرحلة C للخط 2 كلها تتحول إلى اللون الأحمر، بينما تظل المؤشرات 11 و12 بيضاء، فيمكن تحديد حدوث خطأ في دائرة قصر عند نقطة الخط الخارجة تلك.
