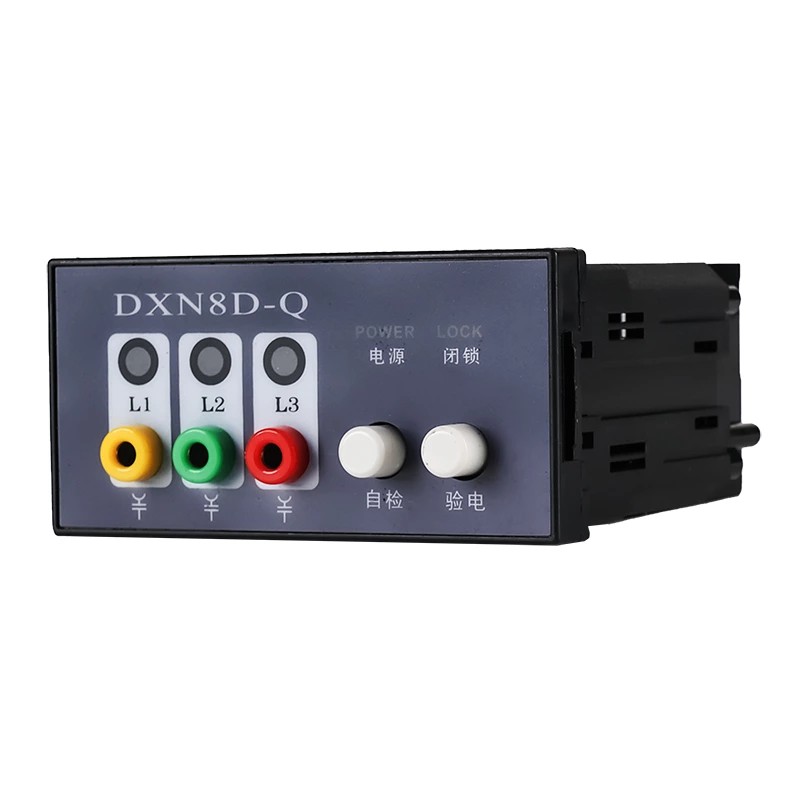

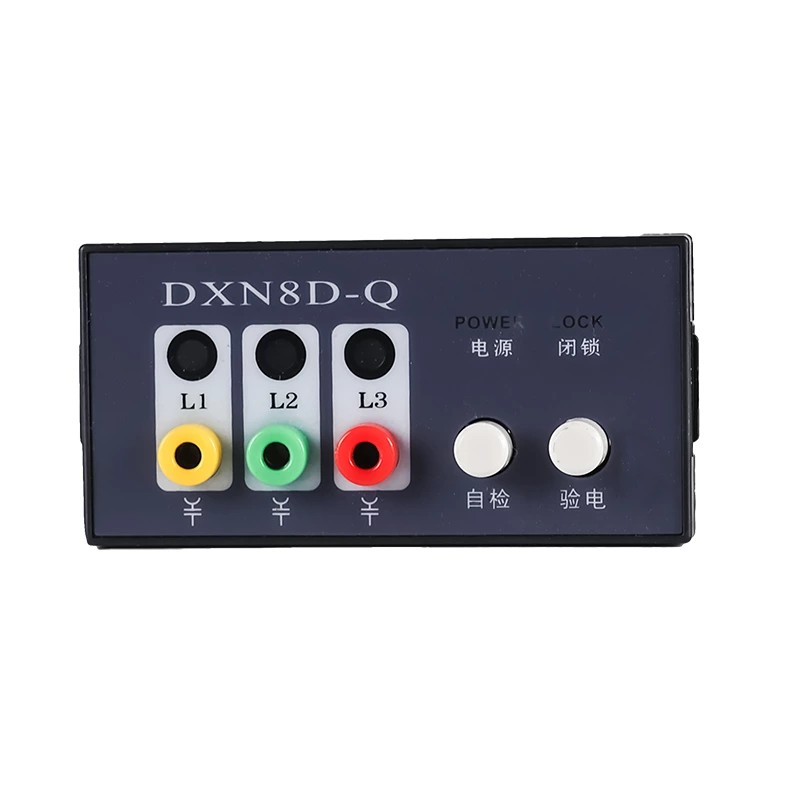

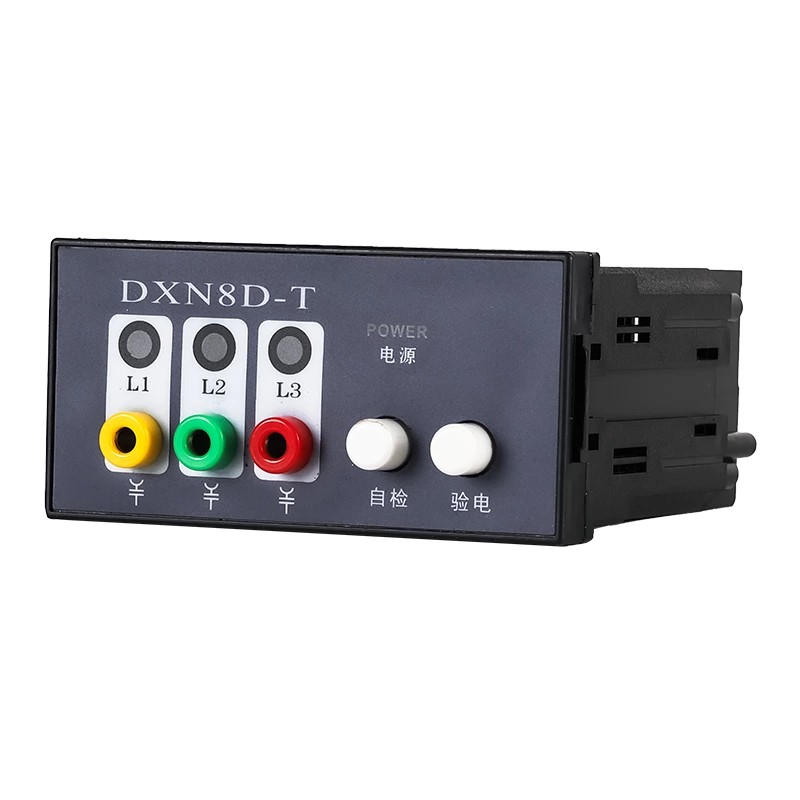

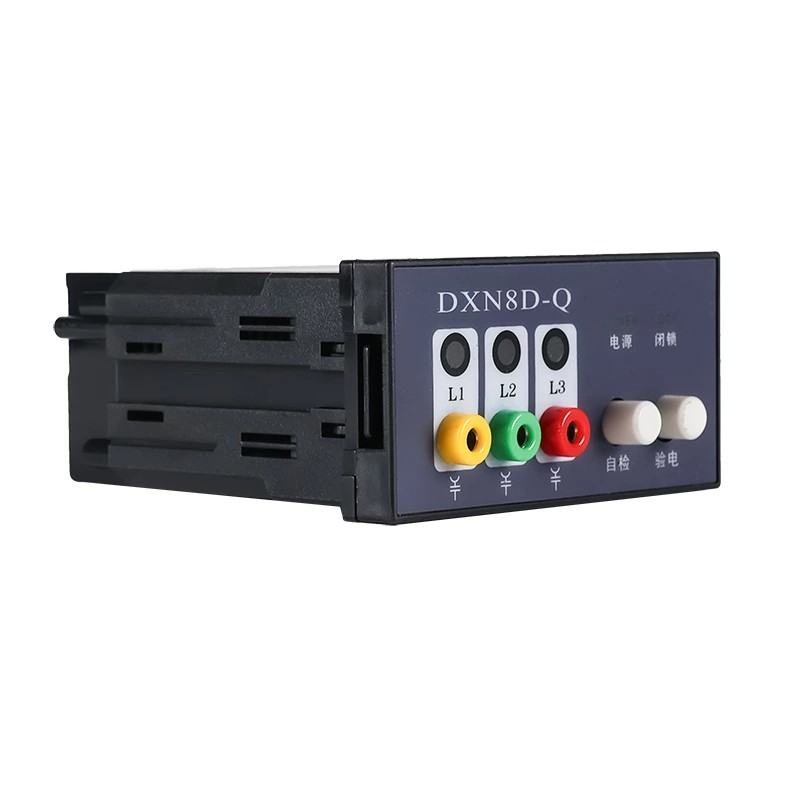

جهاز العرض المباشر الداخلي عالي الجهد من النوع DXN8-Q/T

بدعم من التطبيقات الميدانية المثبتة والتحقق الهندسي، يوفر جهاز العرض المباشر الداخلي عالي الجهد من نوع DXN8-Q/T من مصنع Comewill ترقية عملية للسلامة في البيئات ذات الجهد العالي. يتيح الجهاز تأكيدًا مرئيًا فوريًا لحالة التنشيط مع منع العمليات غير الآمنة من خلال القفل التلقائي.

ما هو جهاز العرض المباشر الداخلي عالي الجهد من النوع DXN8-Q/T؟

جهاز العرض المباشر عالي الجهد الداخلي من النوع DXN8-Q/T هو جهاز أمان مزدوج الوظيفة يدمج مؤشر التنشيط وحماية القفل الميكانيكي. تم تصميمه لأنظمة المفاتيح الكهربائية الداخلية بجهد 6-40 كيلو فولت، ويستخدم تقنية استشعار المجال الكهربائي غير المتصل لاكتشاف وجود الجهد وتوفير تنبيهات مرئية فورية، مع منع الوصول غير المصرح به أو غير الآمن إلى المعدات النشطة في نفس الوقت.

الميزات الرئيسية:

1. آلية حماية السلامة المزدوجة

يشير وميض LED الساطع بوضوح إلى حالة الجهد العالي المباشر

يمنع القفل التلقائي فتح أبواب مجموعة المفاتيح الكهربائية عند تنشيطها

إطلاق فوري عند إزالة الجهد

يزيل سوء التشغيل ومخاطر الصدمات الكهربائية

2. تقنية كشف عدم الاتصال

مبدأ اقتران المجال الكهربائي يضمن الاستشعار الآمن

لا يوجد اتصال مباشر مع الأجزاء الحية

يحسن السلامة ويطيل عمر الجهاز

3. التصميم الصناعي المتين

غلاف ABS مقاوم للهب

مقاومة للغبار والرطوبة وتقلبات درجات الحرارة

عمر خدمة طويل يصل إلى 8-10 سنوات بدون صيانة

4. التثبيت السريع والموحد

فتحات تثبيت مثقوبة مسبقًا

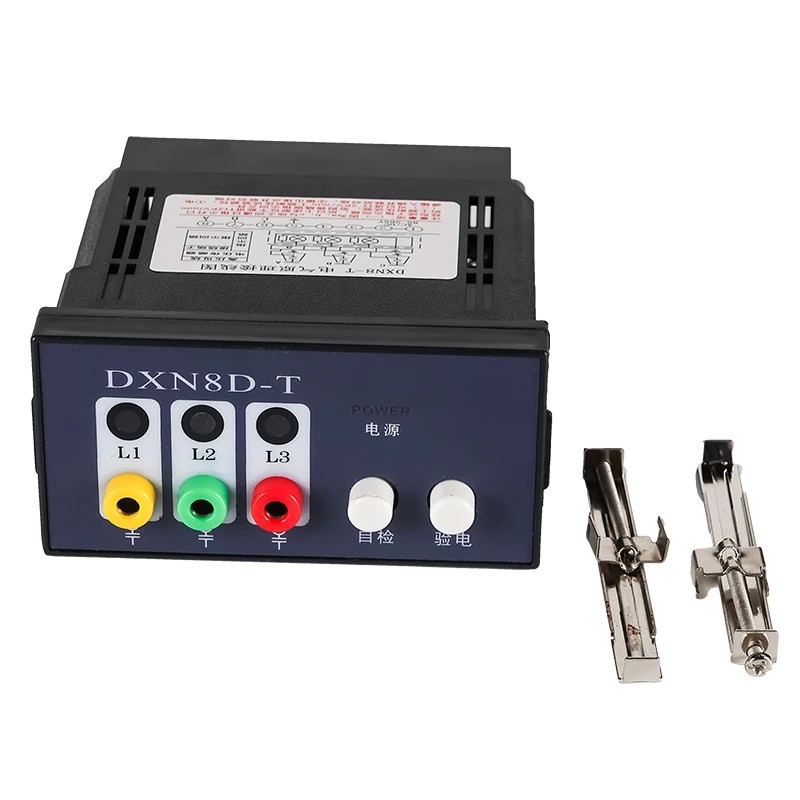

تتضمن مجموعة الملحقات الكاملة

لا توجد أدوات خاصة أو إعداد معقد مطلوب

اكتمال التثبيت في غضون دقائق

5. القدرة على الإشارة إلى الخطأ

يحدد أخطاء التأريض أحادية الطور

يتم إيقاف تشغيل مؤشر مرحلة الخطأ تلقائيًا

يسرع عملية استكشاف الأخطاء وإصلاحها ويقلل من وقت التوقف عن العمل

مبدأ التشغيل

استشعار المجال الكهربائي → تحويل الإشارة → تحذير LED → المتشابكة → إشارة الخطأ

يستخدم جهاز العرض المباشر عالي الجهد الداخلي Comewill (طراز DXN8-Q/T) اقتران المجال الكهربائي وتقنيات الاستشعار غير التلامسية لمراقبة الحالة المباشرة للمعدات ذات الجهد 6-40 كيلو فولت بشكل آمن ومستمر في الوقت الفعلي. يحتوي الجهاز على ثلاثة أجهزة استشعار داخلية مستقلة، تتوافق على التوالي مع أشرطة توصيل الطور A وB وC؛ تقوم هذه المستشعرات بتوليد إشارات عن طريق اكتشاف المجال الكهربائي عالي الجهد وإرسالها إلى وحدة العرض.

عندما يكون الجهاز قيد التشغيل، تومض مؤشرات LED، وتقوم آلية التشابك الميكانيكية في نفس الوقت بقفل باب خزانة المفاتيح الكهربائية تلقائيًا. عند إزالة الجهد الكهربي، تنطفئ المؤشرات، ويتم فصل آلية التشابك تلقائيًا - وبالتالي تحقيق مزيج بديهي من مؤشر الحالة الحية والحماية ضد سوء التشغيل القائمة على التشابك. في حالة وجود خطأ أرضي أحادي الطور، ينطفئ مؤشر المرحلة الخاطئة بينما تستمر مؤشرات المرحلتين المتبقيتين في الوميض، مما يسهل تحديد موقع الخطأ بسرعة في الموقع.

التطبيقات

يُستخدم النوع DXN8/QT على نطاق واسع في أنظمة توزيع الجهد العالي الداخلية، بما في ذلك:

المفاتيح الكهربائية ذات الجهد المتوسط ​​(6-40 كيلو فولت)

أنظمة بسبار الواردة

قواطع دوائر وخزائن تحكم

منشآت المحولات

صناديق التوصيل والمفاعلات ذات الجهد العالي

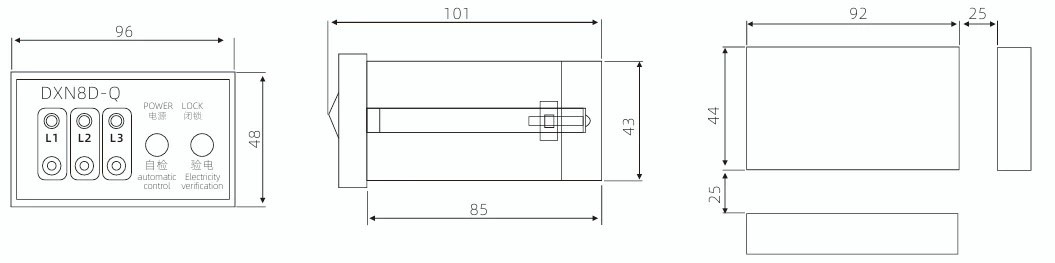

الشكل وحجم الفتح

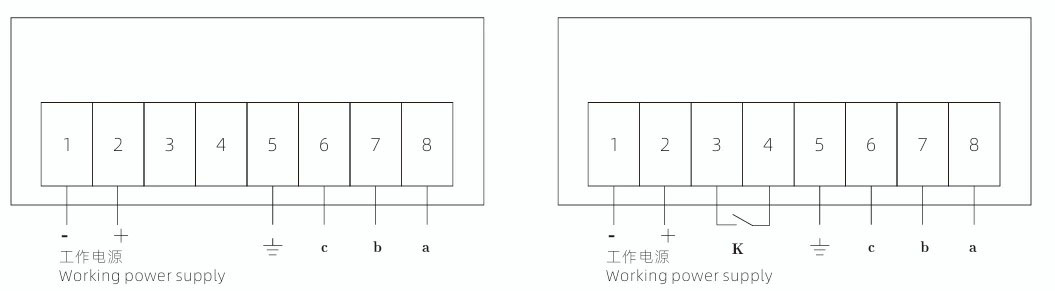

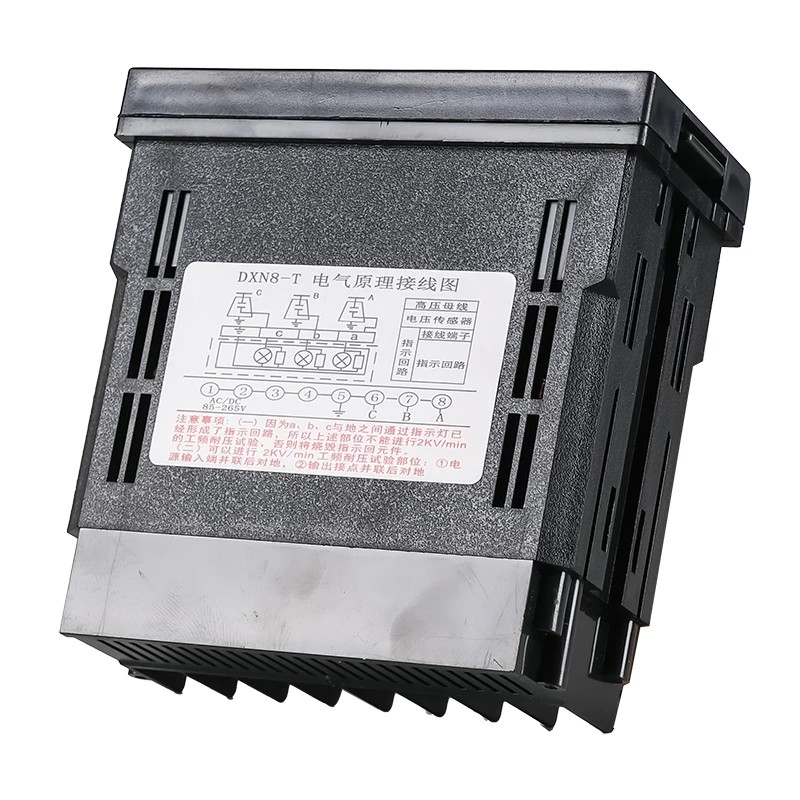

مخطط الأسلاك عرض الخلفي
