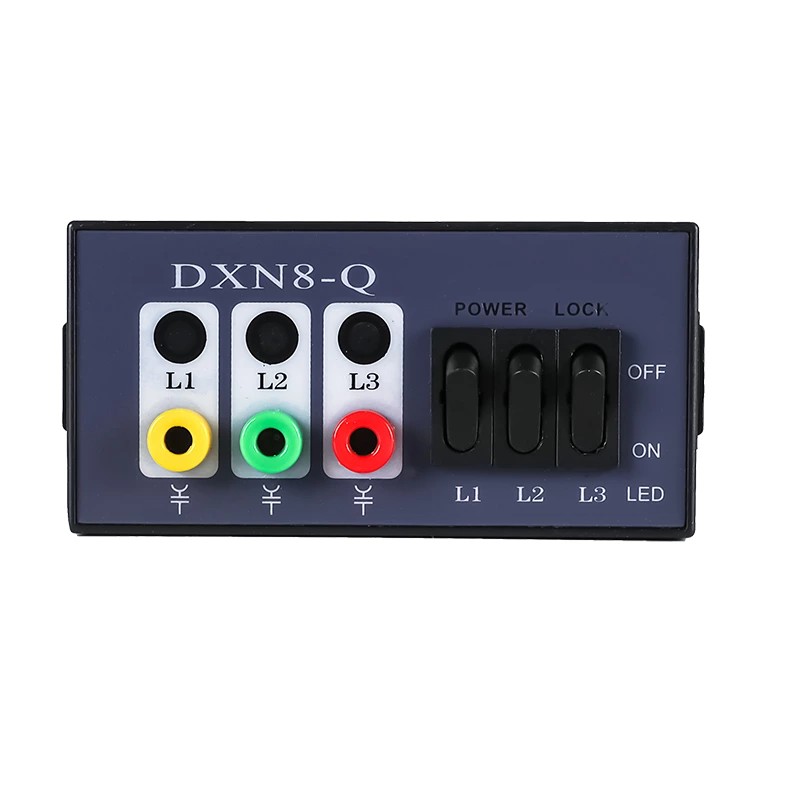

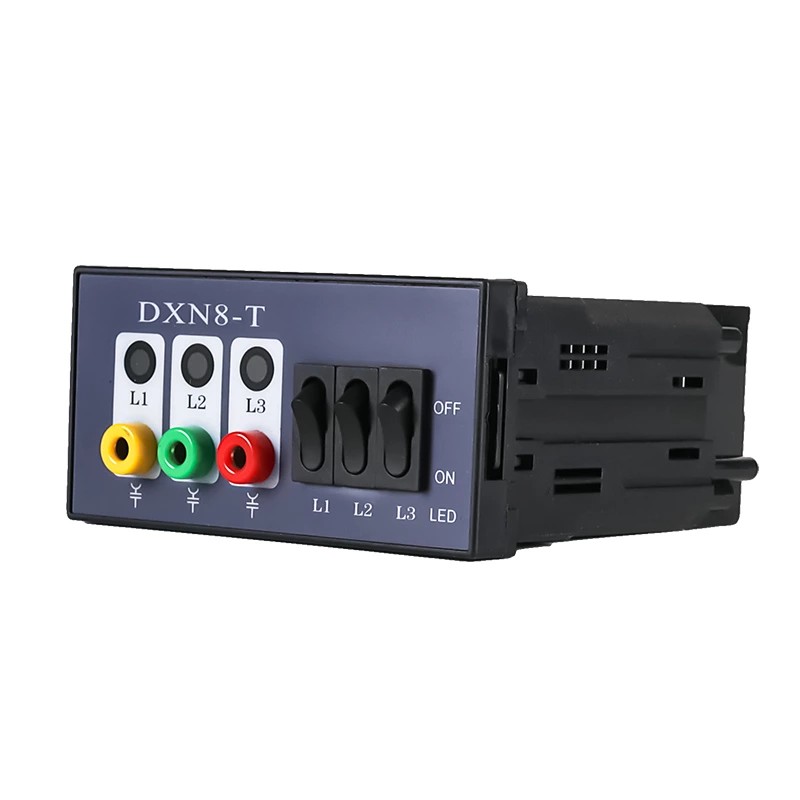

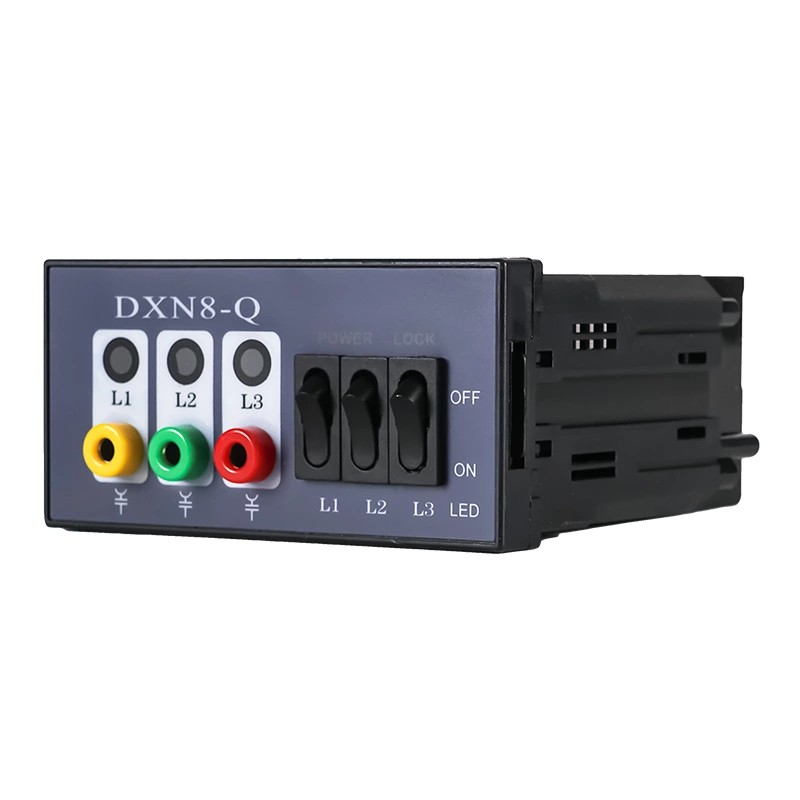

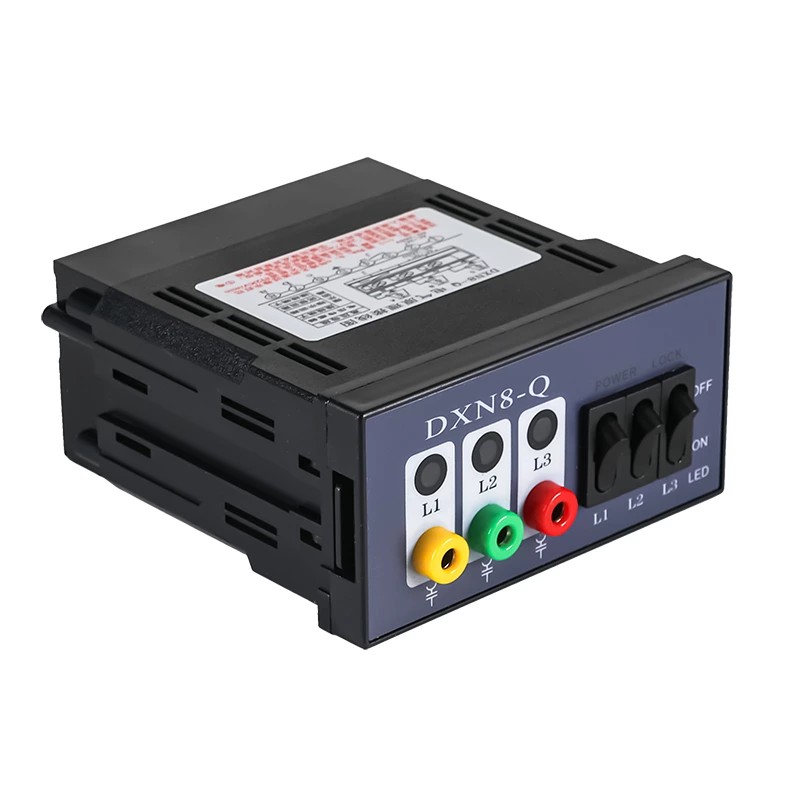

جهاز العرض المباشر الداخلي عالي الجهد DXN8-T/Q نوع التعشيق

باعتبارنا شركة مصنعة محترفة في الصين، تود شركة Comewill أن تقدم لك جهاز العرض المباشر عالي الجهد الداخلي عالي الجودة من النوع DXN8-T/Q Interlock، والذي تم تصميمه للتركيب مباشرة على المعدات الداخلية ذات الجهد العالي، وتتمثل مهمته الوحيدة في السماح لك بمعرفة ما إذا كان الترس يمر بالكهرباء من خلاله. بالنسبة للكهربائيين وطاقم الصيانة في الموقع، يوفر هذا الشيء الكثير من المتاعب - لا مزيد من العبث بخطوات الكشف المملة والمستهلكة للوقت. إنه يوفر مطالبات أمان فائقة الوضوح فورًا، مما يقلل بالفعل من خطر التعرض لصدمات كهربائية نتيجة سوء الحكم على ما إذا كان الجهاز حيًا أم لا.

الميزات الرئيسية:

تأثير تحذير بديهي للغاية: عندما تحمل المعدات جهدًا كهربائيًا عاليًا، تومض مصابيح LED الموجودة في نافذة العرض بشكل ساطع - إنها بمثابة تذكير كبير وملفت للنظر يقول "الجهد العالي مباشر، لا تقترب!". إذا لم يكن هناك جهد كهربائي، تصبح الشاشة مظلمة تمامًا، ولا يوجد ضوء على الإطلاق. لا توجد إشارات مربكة، لذلك يمكنك معرفة أنها آمنة في جزء من الثانية، حتى من على بعد خطوات قليلة. نحن نستخدم مصابيح LED عالية السطوع على وجه التحديد، لذلك يسهل اكتشافها حتى في تلك الغرف الكهربائية المضيئة والمضاءة جيدًا.

قوية وموثوقة بما فيه الكفاية للاستخدام في الموقع: الغلاف مصنوع من بلاستيك ABS المقاوم للهب من الدرجة الصناعية. يمكن لهذه الأشياء تحمل النقل والتركيب عدة مرات - فهي لا تخدش بسهولة ويمكن أن تتعرض لصدمة صغيرة هنا وهناك. والأهم من ذلك، أنه عازل من الطراز الأول، لذا فهو يحافظ على المجالات الكهربائية تحت السيطرة ويمنع الصدمات العرضية. حتى في الغرف الكهربائية المتربة، أو الرطبة قليلاً، أو التي بها تقلبات كبيرة في درجات الحرارة، فإنها تعمل بثبات كالصخرة، دون أي خلل.

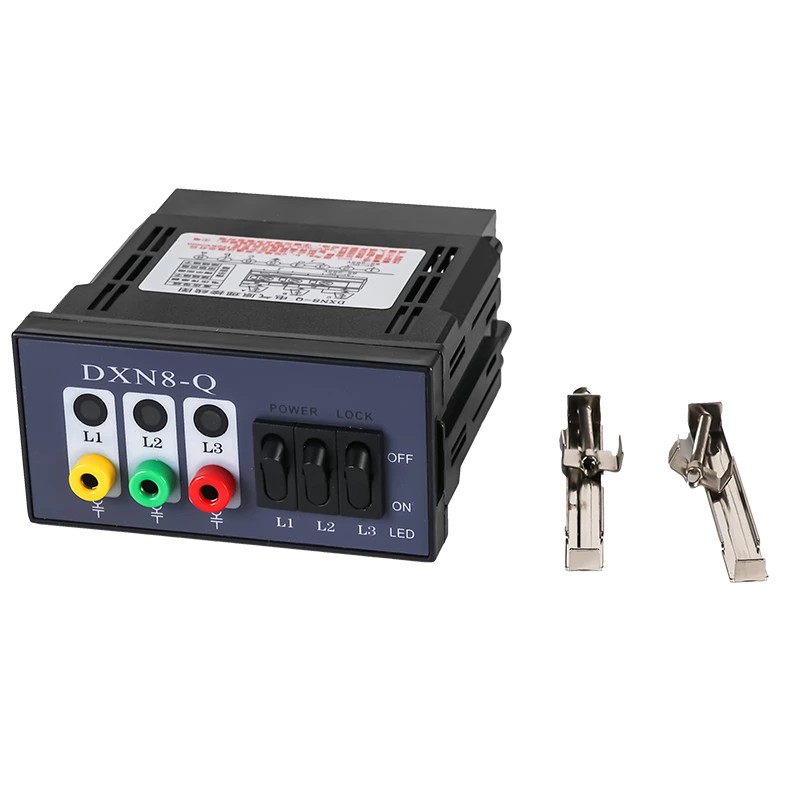

التثبيت سهل للغاية: يأتي المؤشر مزودًا بفتحات قياسية مثقوبة مسبقًا، لذلك لا يتعين عليك القياس والحفر في الموقع - مما يوفر الكثير من الوقت. نقوم أيضًا بإضافة مجموعة كاملة من أجزاء التثبيت في العبوة: البراغي، والحشيات، وكل ما تحتاجه. لا تحتاج الفرق الموجودة في الموقع إلى أي أدوات خاصة أو للقيام بأعمال تصحيح معقدة. ويمكنهم إصلاحه وجعله جاهزًا للاستخدام في بضع دقائق فقط، مما يقلل من تكاليف العمالة أيضًا.

مواقع التثبيت النموذجية

يتم تثبيت جهاز العرض المباشر الداخلي عالي الجهد هذا من نوع DXN8-T/Q بشكل أساسي في المواضع الرئيسية للأنظمة الكهربائية الداخلية حيث تحتاج إلى رؤية ما إذا كان هناك شيء ما نشطًا بوضوح. يناسب معظم المعدات الأساسية في إعدادات توزيع الجهد العالي، على وجه التحديد:
قضبان التوصيل الواردة (نقطة البداية لتوزيع الطاقة، تحتاج إلى مراقبة حالة التنشيط على مدار الساعة طوال أيام الأسبوع لضمان إمدادات طاقة مستقرة)
قواطع الدائرة (مكونات التحكم الأساسية - قبل إجراء أي أعمال صيانة، تحتاج بالتأكيد إلى التأكد من أنها آمنة، وسيخبرك هذا المؤشر بذلك على الفور)
المحولات الرئيسية (معدات تحويل الطاقة الرئيسية، تحتاج إلى إشارة تنشيط مستمرة لتتبع حالة عملها)
خزائن التبديل (المناطق التي يتم فيها التشغيل والصيانة بشكل متكرر - وجود مطالبات واضحة للسلامة هنا أمر بالغ الأهمية لإبعاد الموظفين عن الخطر)
المعدات الكهربائية الداخلية الأخرى ذات الجهد العالي (مثل صناديق التوصيل ذات الجهد العالي، والمفاعلات ذات الجهد العالي، وما إلى ذلك)

مبدأ التشغيل

يعمل جهاز العرض المباشر عالي الجهد الداخلي من نوع DXN8-T/Q على مبدأ اقتران المجال الكهربائي - وبعبارة بسيطة، فهو يستخدم المجال الكهربائي عالي الجهد والمستشعر المدمج للعمل. إنها تعتمد أخذ العينات الاستقرائي غير المتصل، لذلك يمكنها اكتشاف حالة التنشيط وإظهارها من مسافة آمنة. على عكس أجهزة الكشف القديمة من نوع الاتصال، فإن هذا الجهاز لا يلمس الأجزاء الحية ذات الجهد العالي مباشرة. وهذا ليس جيدًا لإطالة عمر الجهاز فحسب، بل يجعله أيضًا آمنًا للغاية للأشخاص الذين يعملون في الموقع.

دعونا نحلل عملية العمل خطوة بخطوة، بشكل جميل وسهل الفهم:
يوجد داخل الجهاز ثلاث وحدات استشعار مستقلة. يتم توصيل كل وحدة بقضبان التوصيل ثلاثية الطور A، B، C لنظام الجهد العالي على التوالي. بهذه الطريقة، يمكننا اكتشاف حالة التنشيط لجميع المراحل الثلاث دون فقدان أي منها، ولا توجد نقاط عمياء في الحماية.

عند التثبيت، يجب إعداد أجهزة الاستشعار الثلاثة بشكل صارم وفقًا لمعايير السلامة الكهربائية الوطنية. ولا يلمسون الأجزاء الحية ذات الجهد العالي على الإطلاق، ويحافظون على مسافة أمان كافية. وهذا يزيل تمامًا خطر التسرب الكهربائي أو الدوائر القصيرة، مما يجعل عملية التركيب والاستخدام آمنة تمامًا.

عندما تكون المعدات ذات الجهد العالي نشطة، ستقوم المستشعرات بالتقاط إشارة المجال الكهربائي المنبعثة من الأجزاء الحية. داخل المستشعر، يتم تحويل هذه الإشارة إلى إشارة كهربائية مستقرة، والتي يتم بعد ذلك إرسالها إلى وحدة الطاقة الخاصة بالشاشة.

بمجرد أن تتلقى وحدة الطاقة هذه الإشارة الصالحة، فإنها ستومض أضواء المؤشر ثلاثية الطور على الشاشة، مما يشير بوضوح إلى أن المعدات ذات الجهد العالي قد تم تنشيطها. إذا لم يتم الكشف عن إشارة المجال الكهربائي (أي لا يوجد جهد كهربائي)، فستظل أضواء المؤشر مطفأة، مما يعطي إشارة آمنة واضحة.

وظيفة الإشارة إلى الخطأ

إلى جانب الوظيفة الأساسية المتمثلة في إظهار حالة التنشيط، يساعد جهاز العرض المباشر الداخلي عالي الجهد DXN8-T/Q من نوع التعشيق أيضًا في تشخيص الأخطاء - فهو مفيد للغاية لفرق الصيانة في الموقع:

يكتشف أخطاء التأريض أحادية الطور

مرحلة الخطأ إلى مؤشر OFF

المراحل العادية للمؤشرات لا تزال تومض

يتيح تحديد الموقع السريع للخطأ بدون أدوات إضافية

يقلل من وقت التوقف عن العمل وجهد الصيانة

مزايا المنتج وقيمته

1. تحسين السلامة

تحذير بصري فوري

يمنع سوء الحكم على المعدات الحية

2. تكلفة صيانة منخفضة

هيكل بسيط، معدل فشل منخفض

عمر الخدمة 8-10 سنوات

عملية خالية من الصيانة

3. التوافق القوي

مناسبة لمعظم أنظمة الجهد العالي الداخلية

متوافق مع ماركات المعدات المختلفة

يبسط عملية الشراء

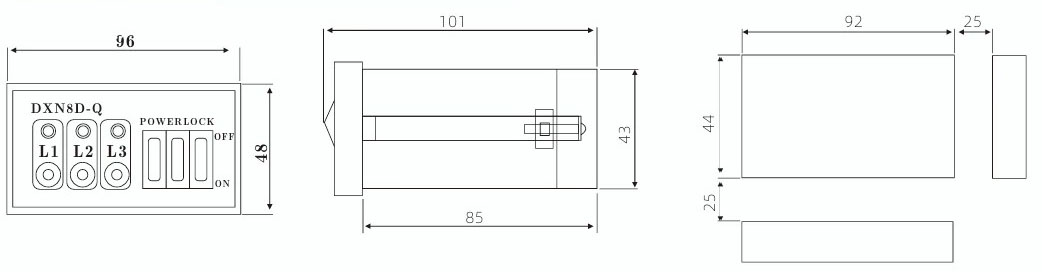

الشكل وحجم الفتح

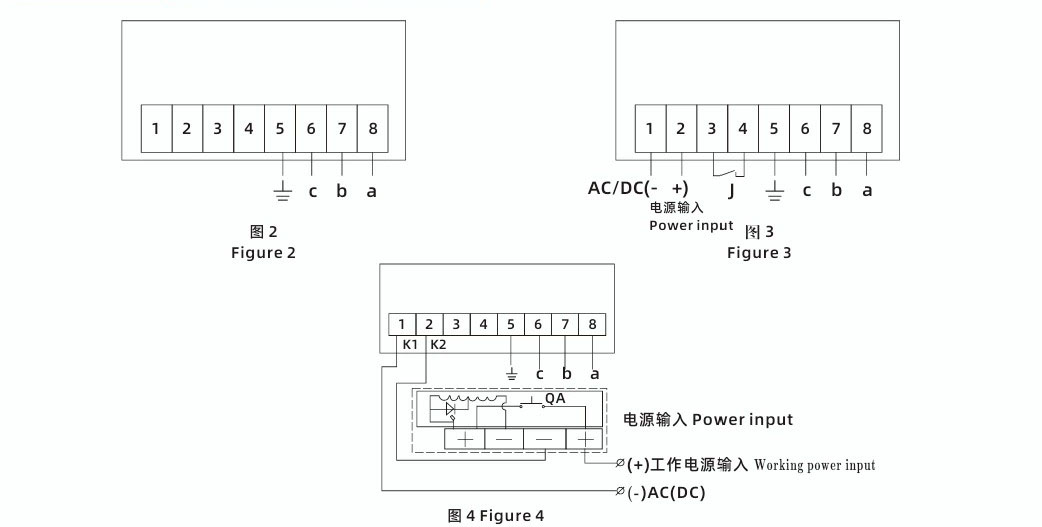

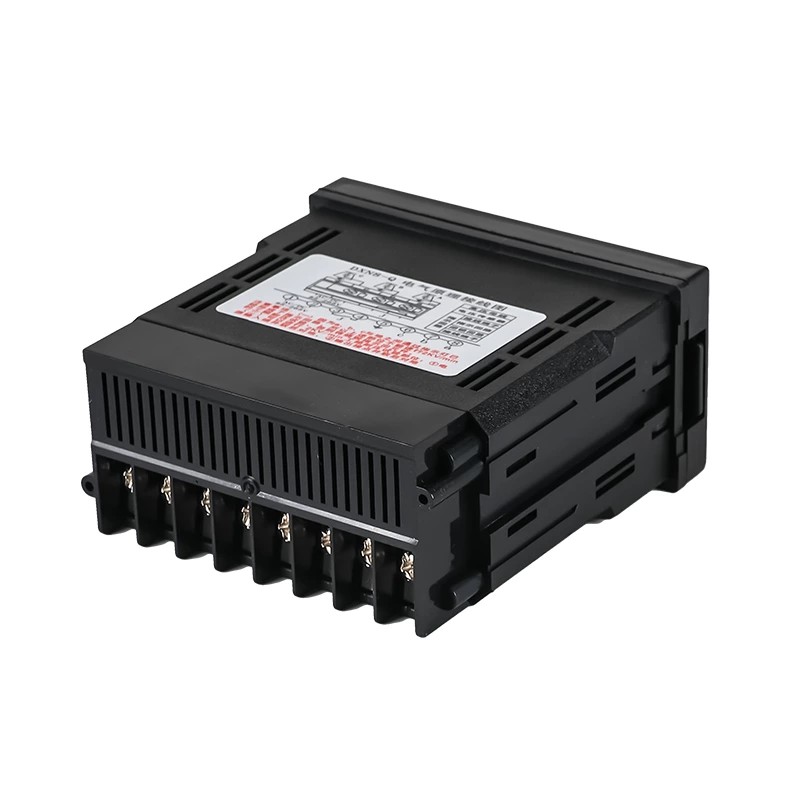

مخطط الأسلاك عرض الخلفي
