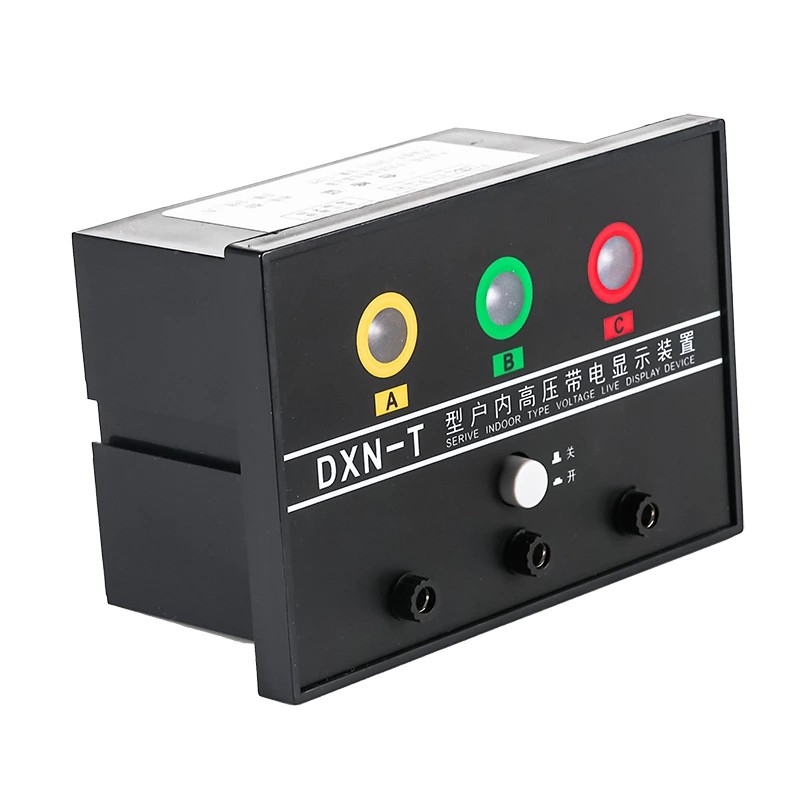

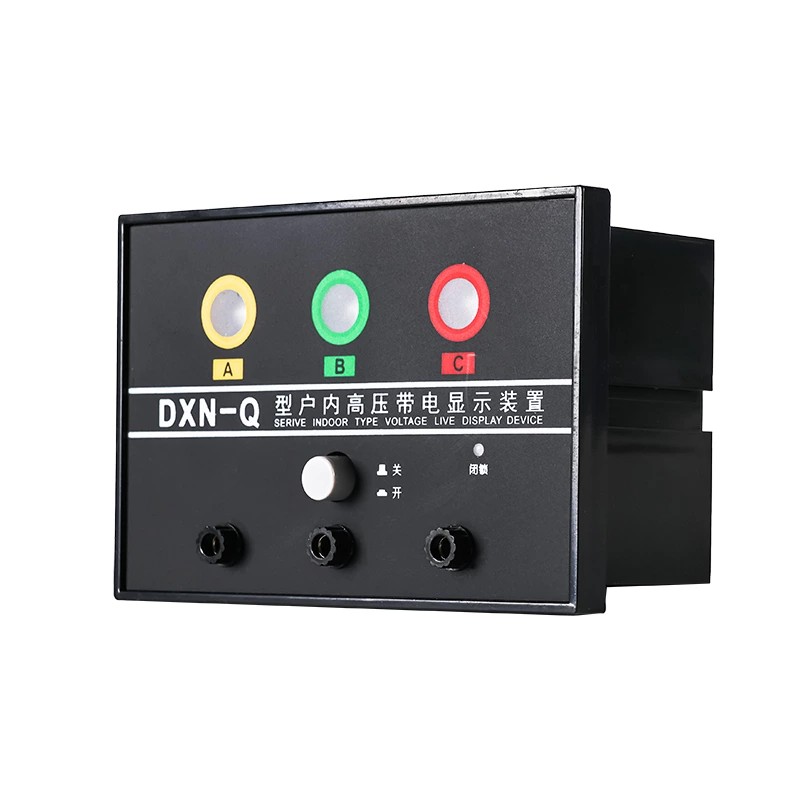

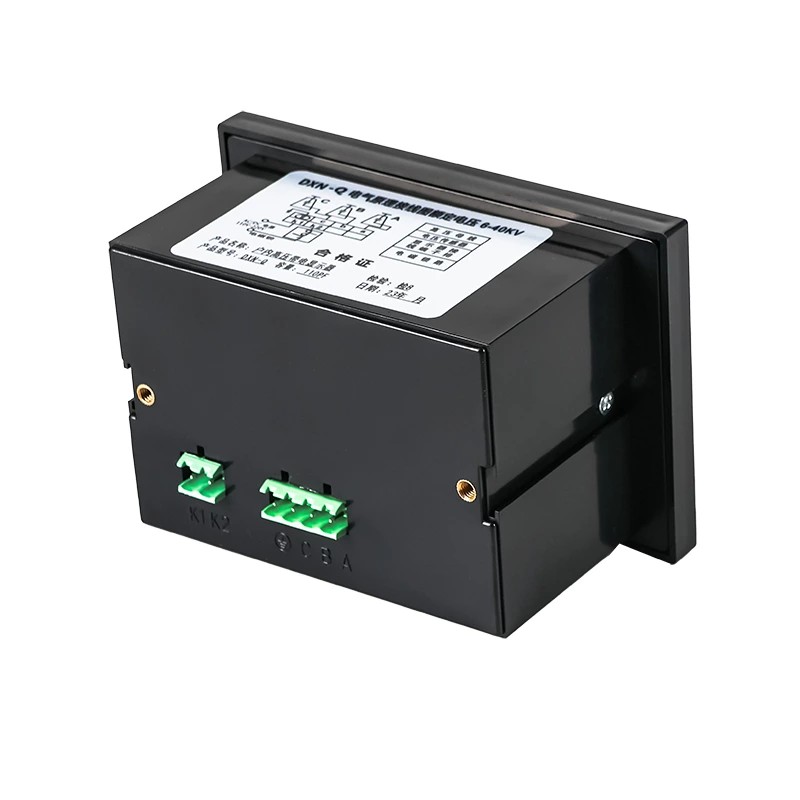

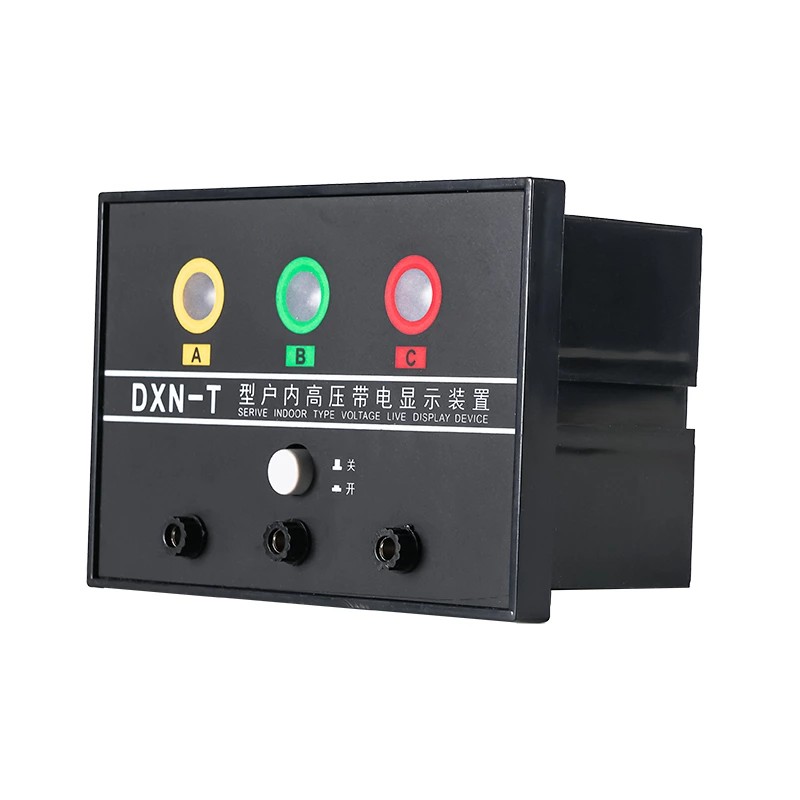

مؤشر العرض المباشر الداخلي عالي الجهد DXN-Q/T

باعتبارنا شركة مصنعة محترفة عالية الجودة لجهاز العرض المباشر عالي الجهد، يمكنك أن تطمئن إلى شراء مؤشر العرض المباشر عالي الجهد الداخلي DXN-Q/T من مصنعنا وسوف نقدم لك خدمة ما بعد البيع والتسليم في الوقت المناسب.

مواقع التثبيت النموذجية

تحذير بديهي للغاية: عندما يكون الجهاز مزودًا بجهد كهربائي عالي، تومض نافذة العرض بشكل ساطع للغاية - وهذا يشبه علامة كبيرة وواضحة تقول "الجهد العالي مباشر، ابق بعيدًا!". إذا لم يكن هناك جهد كهربائي، فستكون الشاشة مظلمة تمامًا. لا توجد إشارات مترددة، لذلك يمكنك معرفة أنه آمن على الفور، حتى من على بعد خطوات قليلة.

قوية مثل المسامير وموثوقة: الغلاف مصنوع من بلاستيك ABS المقاوم للهب من الدرجة الصناعية. يمكن لهذه الأشياء تحمل النقل والتركيب عدة مرات - فهي لا تخدش بسهولة ويمكن أن تتعرض لصدمة صغيرة. والأهم من ذلك، أنه عازل من الطراز الأول، لذا فهو يحافظ على المجالات الكهربائية مغلقة ويمنع الصدمات العرضية. حتى في الغرف الكهربائية المتربة، أو الرطبة قليلاً، أو التي بها تقلبات في درجات الحرارة، فإنها تعمل بثبات مثل الصخور.

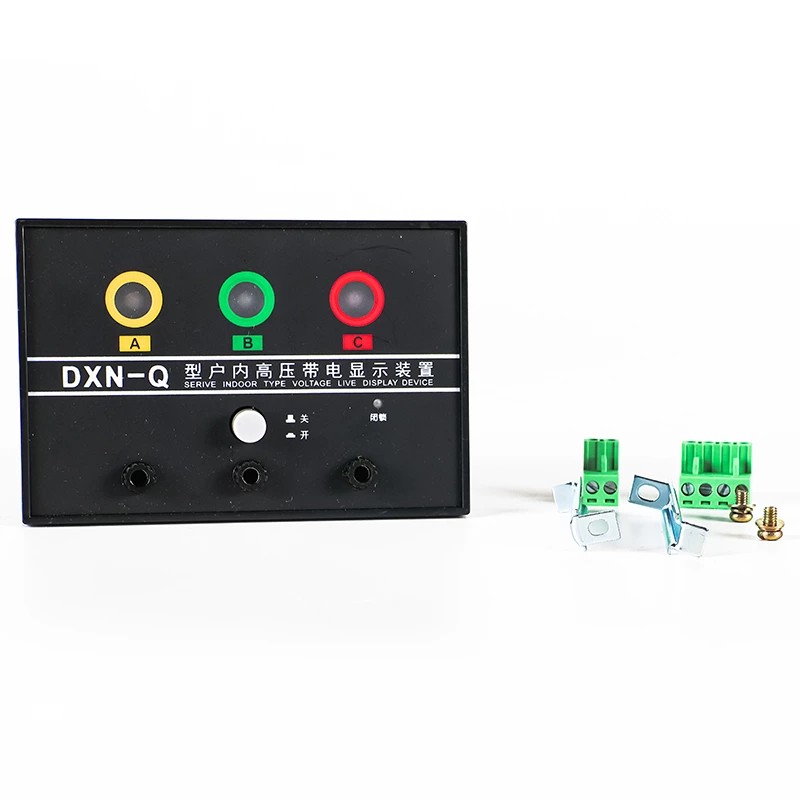

التثبيت في لمح البصر: يأتي مؤشر العرض المباشر عالي الجهد الداخلي DXN-Q/T مزودًا بفتحات قياسية مثقوبة مسبقًا، لذلك لا يتعين عليك القياس والحفر في الموقع. نقوم أيضًا بتوفير مجموعة كاملة من لقم التثبيت - البراغي، والحشيات، وكل ما تحتاجه. لا تحتاج الفرق الموجودة في الموقع إلى أي أدوات خاصة أو إلى العبث بعمليات تصحيح الأخطاء المعقدة. يمكنهم إصلاحه في بضع دقائق فقط، مما يوفر الكثير من الوقت والعمل.

مواقع التثبيت النموذجية

يتم وضع مؤشر العرض المباشر عالي الجهد هذا في الغالب في النقاط الرئيسية للأنظمة الكهربائية الداخلية حيث تحتاج إلى معرفة ما إذا كان هناك شيء نشط. يناسب معظم المعدات الأساسية في إعدادات التوزيع ذات الجهد العالي، مثل:
أشرطة التوصيل الواردة (نقطة البداية لتوزيع الطاقة، تحتاج إلى مراقبة حالة التنشيط على مدار الساعة طوال أيام الأسبوع)
قواطع الدائرة (أجزاء التحكم الأساسية — قبل البدء في الصيانة، يجب أن تكون متأكدًا بنسبة 100% من أنها آمنة، وهذا المؤشر يخبرك بذلك)
المحولات الرئيسية (معدات تحويل الطاقة الرئيسية، تحتاج إلى مؤشر تنشيط مستمر حتى تعرف أنها تعمل بشكل صحيح)
خزائن التبديل (المناطق التي يعمل فيها الأشخاص كثيرًا - وجود مطالبات أمان واضحة هنا يبقي الجميع بعيدًا عن المشاكل)
المعدات الكهربائية الداخلية الأخرى ذات الجهد العالي (مثل صناديق التوصيل ذات الجهد العالي، والمفاعلات ذات الجهد العالي، وما إلى ذلك)

مبدأ التشغيل

يعمل الجهاز وفقًا لمبدأ اقتران المجال الكهربائي، وهذه هي الطريقة الرائعة للقول إنه يستخدم المجال الكهربائي عالي الجهد والمستشعر المدمج للعمل. فهو يأخذ عينات حثية (عدم الاتصال)، حتى يتمكن من اكتشاف ما إذا كان هناك شيء ما نشط وإظهار الحالة من مسافة آمنة. على عكس أجهزة الكشف القديمة ذات نمط الاتصال، لا يلمس هذا الجهاز أبدًا الأجزاء الحية ذات الجهد العالي بشكل مباشر. وهذا يجعله آمنًا للغاية لكل من الجهاز نفسه والأشخاص الذين يعملون في الموقع.

دعونا نحلل كيف يعمل خطوة بخطوة، بشكل جميل وبسيط:

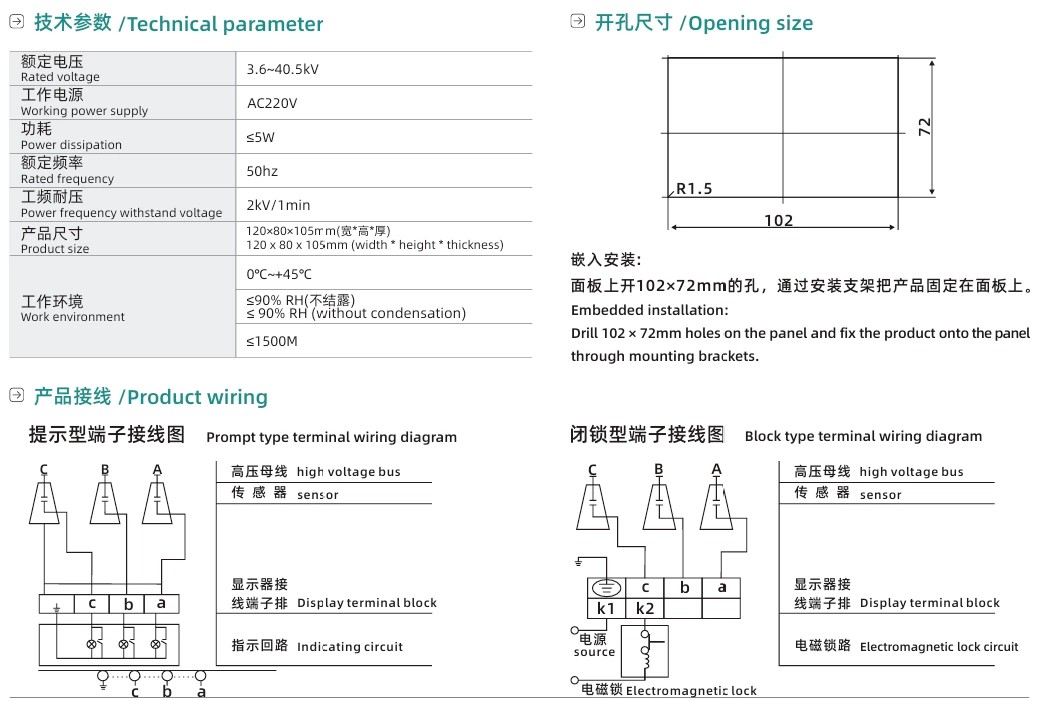

يوجد داخل مؤشر العرض المباشر عالي الجهد الداخلي DXN-Q/T ثلاث وحدات استشعار منفصلة. يتصل كل واحد بقضبان التوصيل ثلاثية الطور A، B، C لنظام الجهد العالي. بهذه الطريقة، يمكننا التحقق من حالة التنشيط لجميع المراحل الثلاث، دون أي أخطاء.
عند تركيبه، يتم إعداد أجهزة الاستشعار الثلاثة بشكل صارم وفقًا لقواعد السلامة الكهربائية الوطنية. إنهم لا يلمسون الأجزاء الحية ذات الجهد العالي على الإطلاق، ويحافظون على مسافة أمان مناسبة. وهذا يعني عدم وجود خطر حدوث تسرب كهربائي أو دوائر قصيرة - وهو آمن تمامًا.
عندما تكون المعدات ذات الجهد العالي نشطة، تلتقط أجهزة الاستشعار إشارة المجال الكهربائي من تلك الأجزاء الحية. داخل المستشعر، يتم تحويل الإشارة إلى إشارة كهربائية مستقرة، ثم يتم إرسالها إلى وحدة الطاقة الخاصة بالشاشة.
بمجرد أن تحصل وحدة الطاقة على تلك الإشارة الصالحة، فإنها تجعل ضوء المؤشر يومض لتحذير الأشخاص. إذا لم تكن هناك إشارة مجال كهربائي (أي لا يوجد جهد كهربائي)، فسيظل ضوء المؤشر مطفئًا - إشارة آمنة واضحة.

وظيفة الإشارة إلى الخطأ

إلى جانب إظهار ما إذا كان هناك شيء ما نشطًا، يساعد هذا الجهاز أيضًا في اكتشاف الأخطاء - وهو مفيد للغاية لفرق الصيانة في الموقع:
إذا كان هناك خطأ تأريض أحادي الطور في نظام الجهد العالي، فإن المجال الكهربائي للطور المؤرض سوف يختفي. على الفور، ينطفئ ضوء المؤشر الخاص بتلك المرحلة المؤرضة على الشاشة، بينما تظل المرحلتان العاديتان الأخريان مضاءتين. يتيح هذا الاختلاف الواضح لعمال الصيانة العثور على المرحلة المعيبة في وقت قصير جدًا، دون الحاجة إلى استخدام أدوات كشف إضافية. يؤدي هذا إلى تسريع إصلاح الأخطاء كثيرًا وتقليل المدة التي يظل فيها نظام توزيع الطاقة خارج الخدمة.

مزايا المنتج وقيمته

1. طريقة أكثر أمانًا في الموقع: يتخلص التحذير المرئي فائق الوضوح إلى حد كبير من خطر حدوث صدمات كهربائية نتيجة سوء تقدير ما إذا كانت المعدات على قيد الحياة. إنها شبكة أمان قوية لجميع موظفي التشغيل والصيانة.
2. رخيص الاستخدام على المدى الطويل: لا توجد أجزاء إلكترونية معقدة ومزخرفة في هذا الجهاز، لذلك نادرًا ما يتعطل. إن غلاف ABS المقاوم للهب وأضواء مؤشر LED عالية الجودة يعني أنه يمكن أن يستمر لمدة 8-10 سنوات في ظل الاستخدام العادي. والجزء الأفضل؟ لا تحتاج إلى إجراء أي صيانة له أثناء تشغيله - مما يوفر الكثير من المال والمتاعب في الصيانة اللاحقة.
3. متوافق للغاية: يعمل مع معظم أنظمة الجهد العالي الداخلية التي تتراوح من 6KV إلى 35KV. يمكن أن تتوافق مع المعدات ذات الجهد العالي من جميع أنواع العلامات التجارية، لذا فهي متعددة الاستخدامات حقًا - لا تحتاج إلى شراء مؤشرات مختلفة لمعدات مختلفة.
